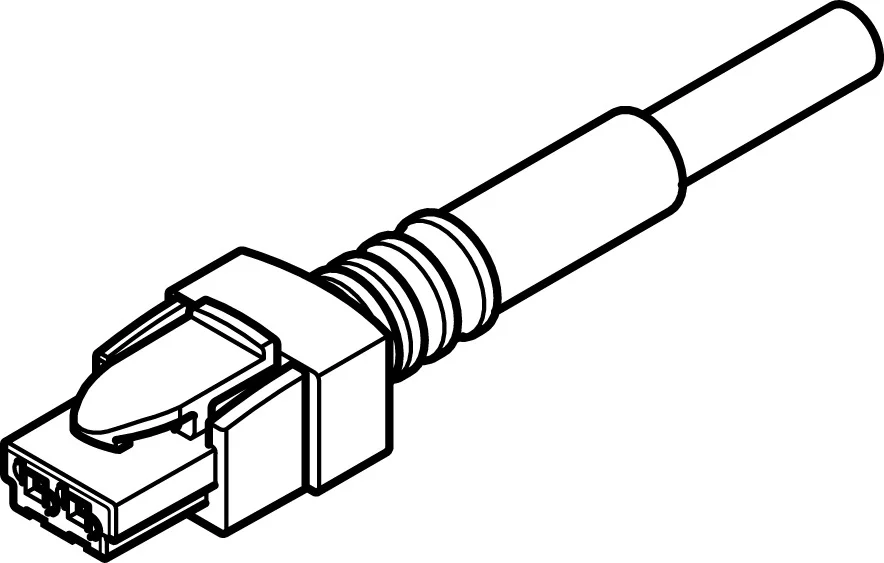

Gniazdo wtykowe z kablem NEBV-HSG2-P-5-N-LE2 (566669) serii NEBV - Festo
SKU: OT-FESTO035164
MPN: NEBV-HSG2-P-5-N-LE2
Producent:
Festo
Cena netto/szt.
100,46 zł
123,57 zł
brutto/szt.
Opis produktu - Gniazdo wtykowe z kablem NEBV-HSG2-P-5-N-LE2 (566669) serii NEBV - Festo
- Do cewek elektromagnetycznych typu A, typu B lub typu C
- Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
- Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
- Montaż z jednej lub po obu stronach
- Długość kabla od 0,1 do 30 m
- Z kablem PUR
- Temperatura otoczenia od -25 do +80degC
Dane techniczne
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Pozycja montażu | dowolny |
| Waga produktu | 70 g |
| Przyłącze elektryczne 1, funkcja | Strona urządzenia polowego |
| Przyłącze elektryczne 1, konstrukcja | prostokątny |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 1, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 1, technika przyłączeniowa | Układ przyłączy S |
| Przyłącze elektryczne 1, liczba pinów/żył | 2 |
| Przyłącze elektryczne 1, użyte piny/żyły | 2 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokada zatrzaskowa |
| Przyłącze elektryczne 1, układ połączeń | 00995631 |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, rodzaj przyłącza | Kabel |
| Przyłącze elektryczne 2, technika przyłączeniowa | otwarty koniec |
| Przyłącze elektryczne 2, liczba pinów/żył | 2 |
| Przyłącze elektryczne 2, użyte piny/żyły | 2 |
| Zakres napięcia roboczego DC | 0 V |
| Dopuszczalne obciążenie prądowe przy 40degC | 3 A |
| Długość kabla | 5 m |
| Właściwości kabla | do zastosowań statycznych |
| Średnica kabla | 3.4 mm |
| Budowa kabla | 2 x 0,14 mm² |
| Przekrój znamionowy żyły przewodu | 0.14 mm² |
| Zakończenia żył | zdjęta izolacja |
| Stopień ochrony | IP40 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Temperatura otoczenia | -5 degC |
| Znak CE (patrz deklaracja zgodności) | zgodnie z dyrektywą UE RoHS |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK RoHS |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał osłony kabla | TPE-U(PUR) |
| Kolor powłoki kabla | szary |
| Materiał obudowy | Polioksymetylen |
| Kolor obudowy | czarny |
| Materiał styków | Stop miedzi |
| Materiał powłoki izolacyjnej | PVC |
Parametry techniczne - Gniazdo wtykowe z kablem NEBV-HSG2-P-5-N-LE2 (566669) serii NEBV - Festo
Budowa kabla
2x0,14
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
2
Podłączenie elektryczne 2, zajęta liczba pinów/żył
2
Obciążalność prądowa przy 40°C
3 A
Charakterystyka kabla
dla zastosowań statycznych.
Średnica kabla
3.4 mm
Podłączenie elektryczne 1, sposób montażu
Snap-in locking
Nominalny przekrój przewodu
0.14 mm2
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał styków elektrycznych
Stop miedzi, Cynkowanie
Materiał izolacji
PVC
Końce żył
Usunięta osłona, Cut off bluntly
Pozycja montażowa
dowolny
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Stopień ochrony
IP40
Długość kabla
5 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
POM
Pozycja zabudowy
Dowolna
Waga produktu
70 g
Zakres napięcia roboczego DC
0 ... 60 V
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Temperatura otoczenia
-5 ... 60 °C
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
Schemat podłączenia S
Podłączenie elektryczne 1, liczba pinów/żył
2
Podłączenie elektryczne 1, zajęta liczba pinów/żył
2
Nr kat.
OT-FESTO035164
Pliki do pobrania - Gniazdo wtykowe z kablem NEBV-HSG2-P-5-N-LE2 (566669) serii NEBV - Festo
- D15000100140600.PDF Pobierz
- 566669datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
