Minimalny czas cyklu
2 ms
Wersja wyjścia cyfrowego
Bezpotencjałowy styk sygnalizacyjny, 3 bezpieczne, 2-kanałowe wyjścia półprzewodnikowe
Obciążalność prądowa przy 40°C
0.2 A
Funkcja bezpieczeństwa
Bezpieczne sterowanie hamowaniem (SBC), Safe speed range (SSR), Safe speed monitor (SSM), Bezpieczne wyłączenie momentu (STO), Bezpieczne ograniczenie prędkości (SLS), Bezpieczne zatrzymanie działania (SOS), Bezpieczne zatrzymanie 1 (SS1), Bezpieczne zatrzymanie 2 (SS2)
Safety Integrity Level (SIL)
Bezpieczne sterowanie hamulcem (SBC)/SIL 3, Bezpiecznie ograniczona prędkość (SLS) / SIL 3, Bezpieczne zatrzymanie robocze (SOS)/SIL 3, Bezpieczny stop 1 (SS1) / SIL 3, Bezpieczny stop 2 (SS2) / SIL 3, Bezpieczne monitorowanie prędkości (SSM) / SIL 3, Bezpieczny zakres prędkości (SSR) / SIL 3, Bezpieczne wyłączenie momentu (STO)/SIL3
Certyfikat
01/205/5165.02/19, TÜV Rheinland
Prawdopodobieństwo uszkodzenia na godzinę w [1/h].
9.5 * 10-09
Performance Level (PL)
Safe brake control (SBC) / kategoria 4, Poziom zapewnienia bezpieczeństwa e, Safely limited speed (SLS) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe operating stop (SOS) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe stop 1 (SS1) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe stop 2 (SS2) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe speed monitor (SSM) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe speed range (SSR) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Bezpieczne wyłączenie momentu (STO)/Kategoria 4, Poziom zapewnienia bezpieczeństwa e
Pokrycie diagnostyczne
97.5 %
Tolerancja defektu sprzętu
1
SFF Składnik współczynnika częstości uszkodzeń urządzenia
99.5 %
Odstęp testu sprawdzającego
20 a
Charakterystyka wejść logicznych
4 bezpieczne, 2-kanałowe wejścia, Equivalent/antivalent switching, Test pulses configurable, Function configurable, 6 bezpiecznych, 1-kanałowych wejść, Test pulses configurable
Napięcie nominalne DC, zasilanie logiki
24 V
Dodatkowy zakres napięcia dla logiki
± 20 %
Pobór prądu, zasilanie logiki bez hamulca
0.2 A
Prąd nominalny, zasilanie logiki
0.15 A
Parametryzacja
Przez SafetyTool
Diody LED specyficzne dla produktu
Błąd (czerwony), Normal operation (green), Safe state (yellow)
Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 (PL)
Produkt może być stosowany w SRP/CS do kategorii 4, PL e
Końce żył
Zaślepka końca kabla
Wyjścia cyfrowe, logika przełączania
Wyjścia półprzewodnikowe: parametryzowane, PNP (positive switching), 2-channel equivalent/antivalent
Pole przekroju poprzecznego
0.25 ... 0.5 mm2
Maks. nominalny prąd wejściowy
0.015 A
Nominalne napięcie robocze DC
24 V
Temperatura otoczenia
0 ... 40 °C
Sposób montażu

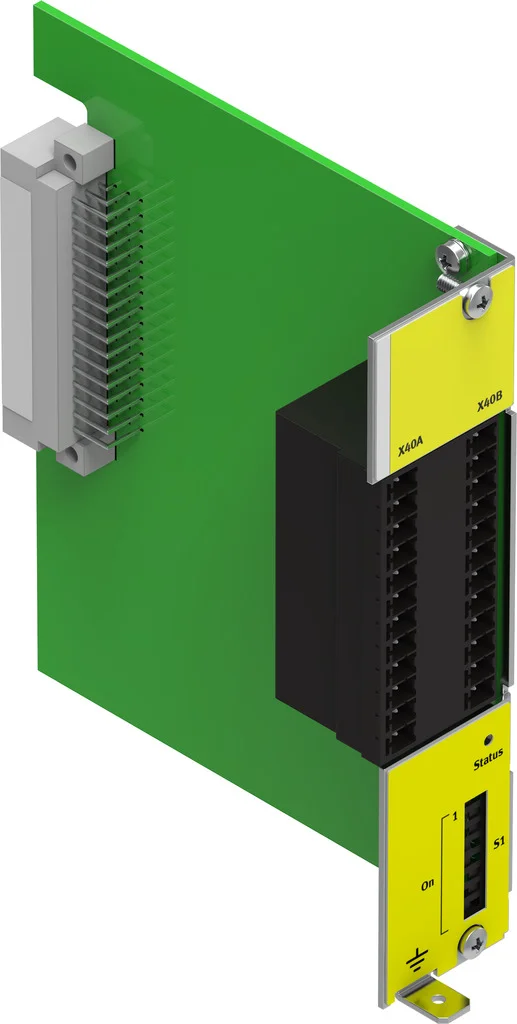

Moduł Plug-in dla CMMP-AS...-M3
Stopień ochrony
IP20, W stanie zmontowanym
Przyłącze elektryczne
Zaciski śrubowe, Wtyczka prosta
Uwaga dotycząca materiałów
Zgodne z RoHS
Zgodność z PWIS
VDMA24364-Strefa III
Temperatura przechowywania
-25 ... 55 °C
Względna wilgotność powietrza
5 - 90 %, Bez kondensacji
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU
Wymiary B x L x H
112,2 mm x 99,1 mm x 28,7 mm
Zabezpieczenie przed zwarciem
Brak
Elementy obsługowe
Przełącznik-DIP
Bezpiecznik, wyjście
Short-circuit and cross-circuit monitoring
Czas dla eliminacji odbić styków dla wejść
0.3 ms
Prąd obciążenia na wyjście
50 mA
Maks. prąd logicznych wyjść cyfrowych
50 mA
Liczba logicznych wejść cyfrowych
10
Charakterystyka wejścia cyfrowego
IEC 61131-2, Typ 3
Zakres roboczy wejść logicznych
13 ... 28.8 V
