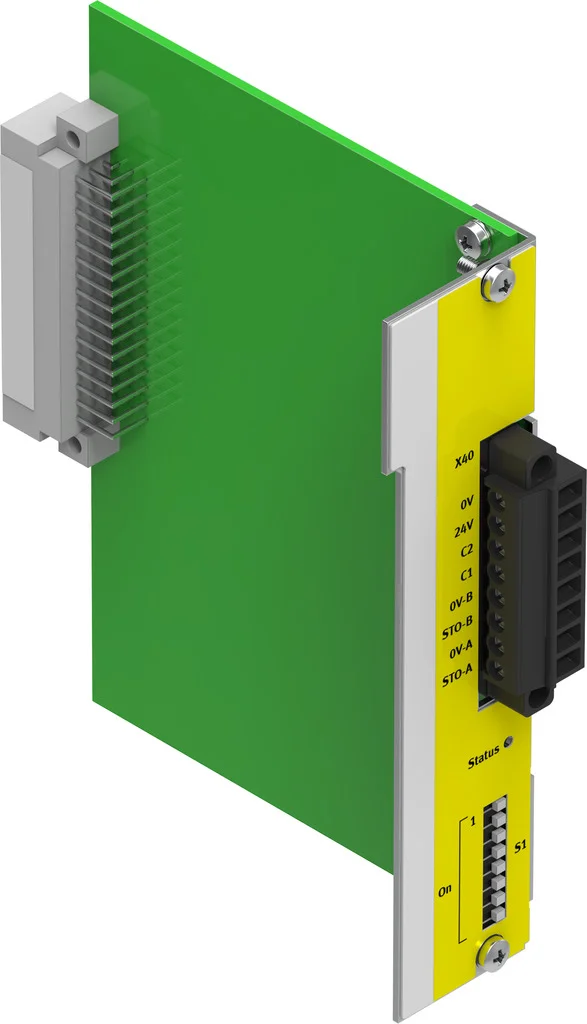

Moduł bezpieczeństwa CAMC-G-S1 (1501330) serii CAMC - Festo
SKU: OT-FESTO033615
MPN: CAMC-G-S1
Producent:
Festo
Cena netto/szt.
928,87 zł
1 142,51 zł
brutto/szt.
Opis produktu - Moduł bezpieczeństwa CAMC-G-S1 (1501330) serii CAMC - Festo
Wsuwane karty interfejsowe CAMC do sterowników silnika (systemów napędowych) CMMP-AS pozwalają na różne rozszerzenia, takie jak komunikacja z magistralą polową, funkcje bezpieczeństwa oraz dodatkowe cyfrowe I/O.
Dane techniczne
| Napięcie nominalne, zasilanie logiki DC | 24 V |
| Znamionowe napięcie robocze DC | 24 V |
| Prąd znamionowy, zasilanie logiki | 0.02 A |
| Dopuszczalny zakres napięcia zasilania logiki | +- 20% |
| Maks. pobór prądu, zasilanie układu logicznego bez hamulca zaciskowego | 0.03 A |
| Zabezpieczenie przeciwzwarciowe | nie |
| Dopuszczalne obciążenie prądowe przy 40degC | 0.2 A |
| Zabezpieczenie (przeciwzwarciowe) | nie |
| Wersja wyjścia cyfrowego | Bezpotencjałowy styk sygnalizacyjny |
| Liczba cyfrowych wejść logicznych | 2 |
| Wyjścia cyfrowe, logika przełączania | Kontakt zamyka się przy STO |
| Wymiary szer. x dł. x wys. | 112,6 mm x 87,2 mm x 28,3 mm |
| Wskaźnik LED specyficzny dla produktu | Normalny tryb pracy (zielony) / STO (żółty) |
| Funkcja bezpieczeństwa | Bezpieczne wyłączenie momentu (STO) |
| Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour) | 1.27E-10 |
| PFD | 2.3E-5 |
| Odstęp czasowy między testami | 20 a |
| Tolerancja błędu sprzętowego | 1 |
| SFF Safe Failure Fraction | 99.2 % |
| Certyfikat dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | Produkt może być stosowany w częściach systemów sterowania związanych z bezpieczeństwem do SIL 3, High Demand |
| Safety Integrity Level (SIL) | Bezpieczne wyłączenie momentu (STO) / SIL 3 / SILCL 3 |
| Performance Level (PL) | Bezpieczne odłączenie momentu (STO) / Kategoria 4, PL e |
| Pokrycie diagnostyczne | 97 % |
| Certyfikat dla funkcji bezpieczeństwa zgodnie z ISO 13849 (PL) | Produkt można stosować w SRP/CS do kategorii 4, PL e |
| Certyfikacja | TÜV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Jednostka certyfikująca | TÜV Rheinland 01/205/5165.03/24 |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura przechowywania | -25 degC |
| Względna wilgotność powietrza | 5 - 95% |
| Stopień ochrony | IP20 |
| Temperatura otoczenia | 0 degC |
| Waga produktu | 75 g |
| Typ mocowania | Moduł wtykowy do CMMP-AS...-M3 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Pozycja montażu | dowolny |
| Zakończenia żył | Zaślepka końca kabla |
| Przekrój poprzeczny żył kabla | 0.25 mm² |
| Przyłącze elektryczne | Zacisk śrubowy |
| Wskaźnik | Dioda LED zielona/żółta |
| Elementy obsługowe | brak |
| Specyfikacja wejścia logicznego | zgodnie z normą IEC 61131-2 |
| Właściwości wejścia logicznego | galwanicznie odseparowane |
| Obszar roboczy wejścia logicznego | 19.2 V |
| Maks. znamionowy prąd wejściowy | 0.03 A |
| Czas stabilizacji sygnału na wejściu (wytłumienie odbić) | 0.3 ms |
| Obciążalność prądowa na wyjście | 200 mA |
| Maks. prąd cyfrowych wyjść logicznych | 200 mA |
| Zabezpieczenie wyjść | nie |
Parametry techniczne - Moduł bezpieczeństwa CAMC-G-S1 (1501330) serii CAMC - Festo
SFF Składnik współczynnika częstości uszkodzeń urządzenia
99.2 %
Charakterystyka wejść logicznych
Separacja galwaniczna
Wersja wyjścia cyfrowego
Bezpotencjałowy styk sygnalizacyjny
Obciążalność prądowa przy 40°C
0.2 A
Funkcja bezpieczeństwa
Bezpieczne wyłączenie momentu (STO)
Safety Integrity Level (SIL)
Bezpieczne wyłączanie momentu (STO) / SIL 3 / SILCL 3
Certyfikat
01/205/5165.02/19, TÜV Rheinland
Prawdopodobieństwo uszkodzenia na godzinę w [1/h].
1.27 * 10-10
PFD (Probability of Failure on Demand)
2.3 * 10-05
Performance Level (PL)
Bezpieczne wyłączenie momentu (STO)/Kategoria 4, Poziom zapewnienia bezpieczeństwa e
Pokrycie diagnostyczne
97 %
Tolerancja defektu sprzętu
1
Zakres roboczy wejść logicznych
19.2 ... 28.8 V
Odstęp testu sprawdzającego
20 a
Napięcie nominalne DC, zasilanie logiki
24 V
Dodatkowy zakres napięcia dla logiki
± 20 %
Pobór prądu, zasilanie logiki bez hamulca
0.03 A
Prąd nominalny, zasilanie logiki
0.02 A
Diody LED specyficzne dla produktu
Normalne działanie (zielony)/STO(żółty)
Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 (PL)
Produkt może być stosowany w SRP/CS do kategorii 4, PL e
Końce żył
Zaślepka końca kabla
Wyjścia cyfrowe, logika przełączania
Kontakt zamyka się przy bezpiecznym wyłączeniu momentu (STO)
Pole przekroju poprzecznego
0.25 ... 0.5 mm2
Maks. nominalny prąd wejściowy
0.03 A
Nominalne napięcie robocze DC
24 V
Temperatura otoczenia
0 ... 40 °C
Sposób montażu
Moduł Plug-in dla CMMP-AS...-M3
Stopień ochrony
IP20, W stanie zmontowanym
Przyłącze elektryczne
Zaciski śrubowe, Wtyczka prosta
Dopuszczenie
TÜV
Uwaga dotycząca materiałów
Zgodne z RoHS
Pozycja zabudowy
Dowolna
Zgodność z PWIS
VDMA24364-Strefa III
Waga produktu
75 g
Temperatura przechowywania
-25 ... 55 °C
Względna wilgotność powietrza
5 - 95 %, Bez kondensacji
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU, Zgodnie z dyrektywą EU RoHS
Wymiary B x L x H
112,6 mm x 87,2 mm x 28,3 mm
Zabezpieczenie przed zwarciem
Brak
Elementy obsługowe
Brak
Bezpiecznik, wyjście
Brak
Czas dla eliminacji odbić styków dla wejść
0.3 ms
Prąd obciążenia na wyjście
200 mA
Maks. prąd logicznych wyjść cyfrowych
200 mA
Liczba logicznych wejść cyfrowych
2
Charakterystyka wejścia cyfrowego
Zgodnie z IEC 61131-2
Nr kat.
OT-FESTO033615
Pliki do pobrania - Moduł bezpieczeństwa CAMC-G-S1 (1501330) serii CAMC - Festo
- Karta katalogowa Pobierz
- 1501330datasheet.pdf Pobierz
