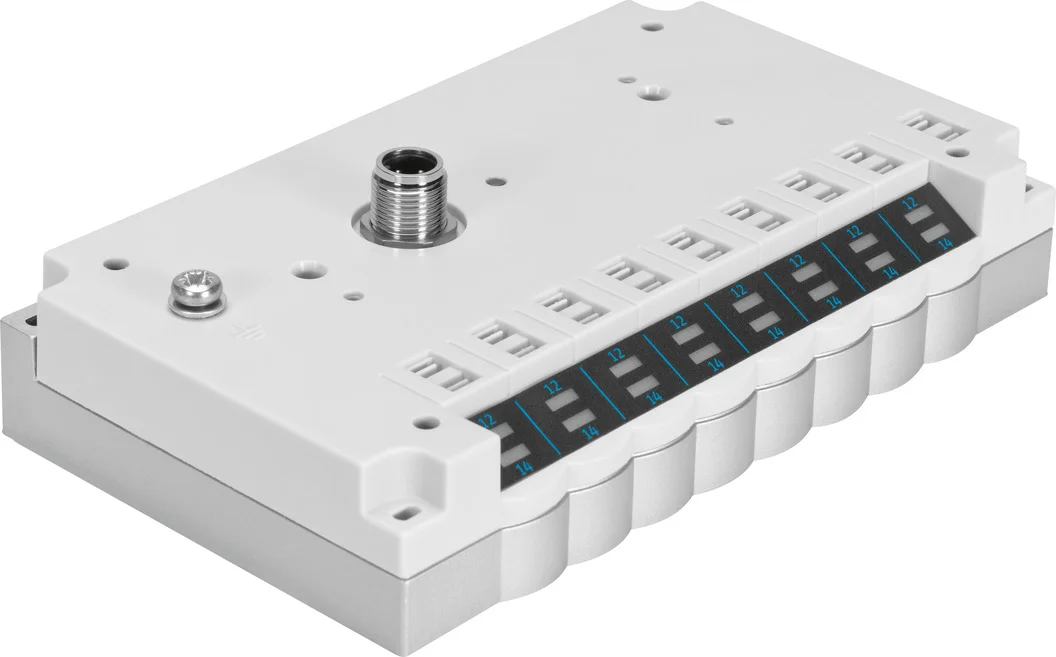

Interfejs elektryczny CPV14-GE-PT-8 (1564984) serii CPV14 - Festo
SKU: OT-FESTO033759
MPN: CPV14-GE-PT-8
Producent:
Festo
Cena netto/szt.
2 006,06 zł
2 467,45 zł
brutto/szt.
Opis produktu - Interfejs elektryczny CPV14-GE-PT-8 (1564984) serii CPV14 - Festo
Dane techniczne
| Wymiary szer. x dł. x wys. | 89 mm x 152 mm x 38,25 mm |
| Diagnostyka | Zbyt niskie napięcie zasilania dla obciążeń |
| Pozycja montażu | dowolny |
| Maks. liczba pozycji zaworowych | 8 |
| Ochrona przed zmianą polaryzacji | dla napięcia roboczego |
| Prędkość transmisji | 38,4 kbit/s, 230,4 kbit/s |
| Zakres napięcia roboczego DC elektronika/czujniki | 18 V |
| Zakres napięcia roboczego DC, napięcie obciążenia | 21.6 V |
| Własny pobór prądu pod napięciem obciążenia | 700 mA |
| Wewnętrzny pobór prądu przy napięciu roboczym | 35 mA |
| Znamionowe napięcie robocze DC, napięcie obciążenia | 24 V |
| Napięcie znamionowe obciążenia DC | 24 V |
| Znamionowe napięcie robocze DC | 24 V |
| Protokół | I-Port |
| ATEX-Kategoria: gaz | II 3G |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex ec IIC Gc X |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Gc (GB) |
| Ochrona przeciwwybuchowa | Strefa 2 (ATEX) |
| Znak KC | KC-EMV |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 93% |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 108.5 g |
| IO-Link, Connection technology | Device 5-pin |
| IO-Link, wersja protokołu | Device V 1.0 |
| IO-Link, Communication mode | COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link, Port class | B |
| IO-Link, liczba portów | 1 |
| IO-Link, szerokość danych procesowych OUT | 2 bajty |
| IO-Link, minimalny czas cyklu | Device 3,2 ms |
| Wskaźnik LED specyficzny dla magistrali | 1x status komunikacji |
| Wskaźnik LED specyficzny dla produktu | 16x status zaworu |
| Materiał pokrywy | PA |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium |
| Materiał tulejki gwintowanej | Mosiądz |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
Parametry techniczne - Interfejs elektryczny CPV14-GE-PT-8 (1564984) serii CPV14 - Festo
Napięcie nominalne DC
24 V
Pozycja montażowa
dowolny
Własny pobór prądu przy napięciu obciążenia
700 mA
Napięcie robocze DC, napięcie obciążenia
21.6 ... 26.4 V
Zakres napięcia roboczego DC Elektronika/Czujniki
18 ... 30 V
Maks. liczba pozycji zaworowych
8
Nominalne napięcie robocze DC, napięcie obciążenia
24 V
Własny pobór prądu przy napięciu roboczym
35 mA
Diody LED specyficzne dla produktu
16x Stan zaworu
Diody LED specyficzne dla magistrali
1x Stan komunikacji
Szybkość transmisji
38,4 kbit/s, 230,4 kbit/s
Protokół
I-Port, IO-Link
IO-Link, technologia podłączenia
Urządzenie, 5-pin
IO-Link, process data width OUT
2 Byte
IO-Link, liczba portów
1
IO-Link, protokół
Device V 1.0
Temperatura otoczenia
-5 ... 50 °C
Diagnostyka
Za niskie napięcie zasilania obciążenia
Wymiary B x L x H
89 mm x 152 mm x 38,25 mm
Nominalne napięcie robocze DC
24 V
Względna wilgotność powietrza
93 %, Bez kondensacji
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
108.5 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Pozycja zabudowy
Dowolna
Zabezpieczenie przed odwrotną polaryzacją
Dla napięcia roboczego
IO-Link, typ portu
B
IO-Link, minimalny czas cyklu
Device 3,2 ms
IO-Link, tryb komunikacji
COM2 (38,4 kBaud), COM3 (230,4 kBaud)
Uwaga dotycząca materiałów
Zgodne z RoHS
Stopień ochrony
IP65
Materiał pokrywy
PA
Nr kat.
OT-FESTO033759
Pliki do pobrania - Interfejs elektryczny CPV14-GE-PT-8 (1564984) serii CPV14 - Festo
- 1564984datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
