Zdjęcie produktu ma charakter poglądowy
Norelem

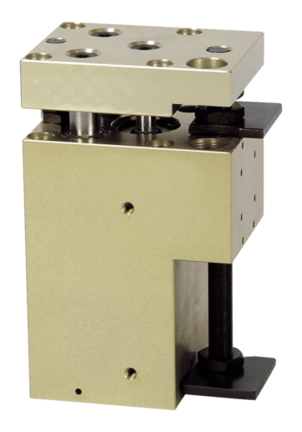

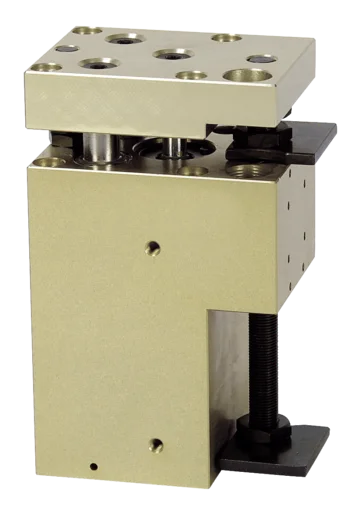

Jednostka Liniowa pneumatyczny aluminium (20054-6050) - Norelem

SKU: OT-NORELEM046392 MPN: 20054-6050
Producent: Norelem
Cena netto/szt. 8 909,64 zł
10 958,86 zł brutto/szt.
Jednostka Liniowa pneumatyczny aluminium (20054-6050) - Norelem
8 909,64 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka Liniowa pneumatyczny aluminium (20054-6050) - Norelem

Produkt Pneumatyczne jednostki podnośnikowe marki Norelem, oferowany w kategorii Siłowniki z prowadzeniem liniowym, łączy napęd pneumatyczny z prowadzeniem, które stabilizuje element roboczy i przejmuje obciążenia poprzeczne oraz momenty.

Produkt jest częścią grupy Siłowniki, Siłowniki pneumatyczne, Siłowniki z prowadzeniem, Siłowniki z prowadzeniem liniowym. Rozwiązanie stosuje się w manipulacji, pozycjonowaniu, montażu i podawaniu detali, gdy sam siłownik nie zapewnia wystarczającej sztywności lub zabezpieczenia przed obrotem.

Przy doborze należy uwzględnić obciążenia, warunki pracy, sposób montażu oraz zgodność z elementami współpracującymi. Prawidłowo dobrany wariant pomaga ograniczyć luzy, naprężenia, ryzyko niewłaściwego działania i przedwczesne zużycie całego układu.

Produkt jest konfigurowalny. W zależności od wybranego wariantu mogą zmieniać się średnicę tłoka, skok, rodzaj prowadzenia, nośność, amortyzację, czujniki i sposób montażu. Dzięki temu wykonanie można dopasować do parametrów projektowanej maszyny, modernizowanego stanowiska albo konkretnego zadania serwisowego, bez wprowadzania niepotwierdzonych założeń technicznych.

Kiedy zastosować Pneumatyczne jednostki podnośnikowe? Przede wszystkim gdy element roboczy musi poruszać się stabilnie bez dodatkowej zewnętrznej prowadnicy. Właściwy dobór wariantu pomaga połączyć funkcjonalność, trwałość i łatwość integracji z maszyną.

Parametry techniczne - Jednostka Liniowa pneumatyczny aluminium (20054-6050) - Norelem

M1 Nm
28
Wersja 1
pneumatyczny
Wersja 2
z okrągłymi prowadnicami
Materiał komponentów
stal
A1
10
S=Skok
50
D2=Ø cylindra
25
Do=Do wyłącznika zbliżeniowego
20905-010
S3
14
Materiał korpusu
aluminium
M2 Nm
28
M3 Nm
30
Do=Pasujący amortyzator
26310-1410012
Do=Pasujący łącznik wtykowy
20950-010X2000
F6=Siła działająca na tłok prz
220
F6=Siła wycofania przy 6 barac
200
V6=Zużycie powietrza na podwój
33
Rozmiar
6
S2
61
S1
46 + S/2 (skok)
P2
41,5
H3
12
T1
13
P1
83
H2
45
H1
108
L1
83
Długość (L)
92
Nazwa
Jednostka Liniowa
Długość (T)
16
Długość (P)
15
Długość (H)
140
Długość (A)
71,5
Nr kat.
OT-NORELEM046392

Adres producenta/dystrybutora

Norelem Sp. z o.o.
ul. Myśliborska 22
66-400 Gorzów Wielkopolski
Polska
