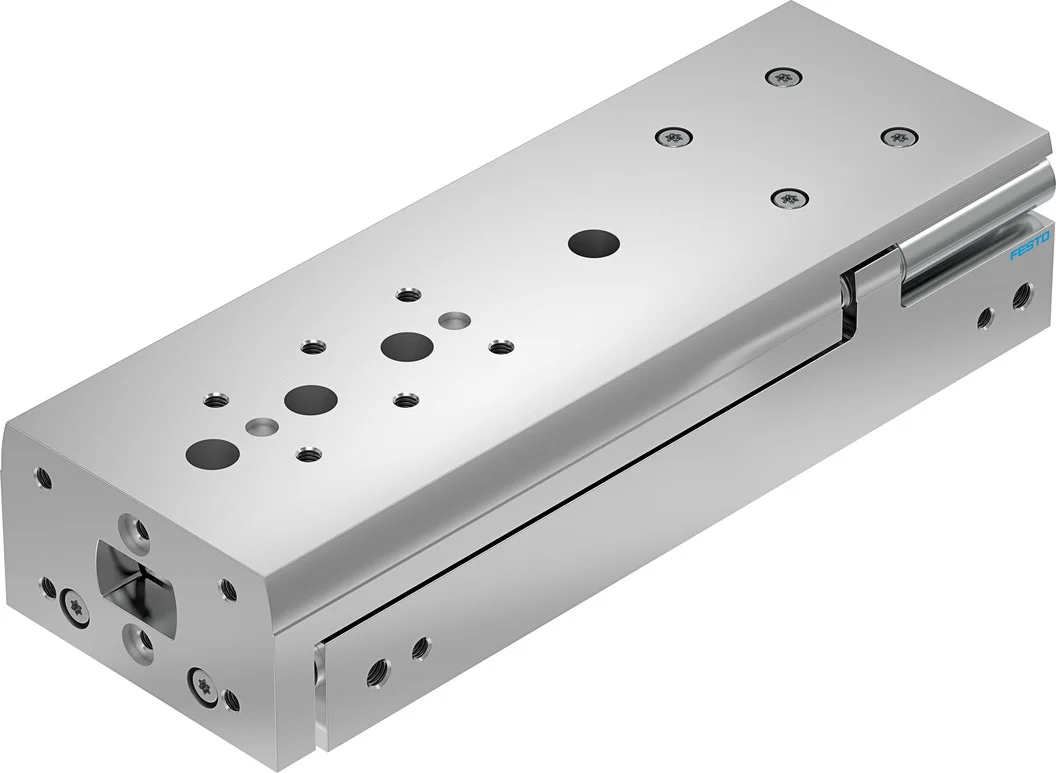

Jednostka mini DGST-12-100-PA (8085129) serii DGST - Festo
SKU: OT-FESTO081955
MPN: DGST-12-100-PA
Producent:
Festo
Cena netto/szt.
2 970,54 zł
3 653,76 zł
brutto/szt.
Opis produktu - Jednostka mini DGST-12-100-PA (8085129) serii DGST - Festo
Najbardziej kompaktowy napęd na rynku. Zintegrowane uchwyty amortyzatorów hydraulicznych i czujników, zintegrowana amortyzacja. I najważniejsze: wózek i płytka spinająca stanowią jedną część - odporną na skręcanie i bardzo precyzyjną.
- Mocny napęd z dwoma tłokami
- Najkrótsza jednostka mini na rynku
- Precyzyjna prowadnica z łożyskami tocznymi
- Elastyczne możliwości adaptacji
- Możliwość zamówienia wersji z przyłączami sprężonego powietrza i rowkami dla montażu czujników w odbiciu lustrzanym przy pomocy konfiguratora, ta wersja pozwala na oszczędność przestrzeni zabudowy
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
- Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów
Dane techniczne
| Skok | 100 mm |
| Zakres regulacji położenia końcowego/długość z przodu | 22.1 mm |
| Zakres regulacji położenia końcowego/długości z tyłu | 20.8 mm |
| Ø tłoka | 12 mm |
| Tryb pracy jednostki napędowej | Płyta spinająca |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Napęd z dwoma tłokami |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991249 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Maks. prędkość | 0.8 m/s |
| Powtarzalność | = 0,3 mm |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -10 degC |
| Energia uderzenia w pozycjach końcowych | 0.12 J |
| Długość amortyzacji | 1.3 mm |
| Maks. siła Fy | 620 N |
| Maks. siła Fz | 620 N |
| Maks. moment Mx | 10 Nm |
| Maks. moment My | 6.8 Nm |
| Maks. moment Mz | 6.8 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 102 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 136 N |
| Ruchoma masa własna | 488 g |
| Waga produktu | 1034 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | HNBR |
| Materiał prowadnicy | POM |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Jednostka mini DGST-12-100-PA (8085129) serii DGST - Festo
Tryb pracy jednostki napędowej
Z płytka spinającą
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
102 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
136 N
Przyłącza pneumatyczne
M5
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Konstrukcja
Napęd z dwoma tłokamiJarzmoTłoczyskoWózek
Przemieszczana masa własna
488 g
Waga produktu
1 034 g
Regulowany zakres położenia końcowego/przedniego
22.1 mm
Regulowany zakres położenia końcowego/tylnego
20.8 mm
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
0.8 m/s
Maks. siła Fy
620 N
Maks. siła Fz
620 N
Maks. moment Mx
10 Nm
Maks. moment My
6.8 Nm
Maks. moment Mz
6.8 Nm
Materiał prowadnicy
POM, TPE-E, Stal wysokostopowa
Długość amortyzacji
1.3 mm
Średnica tłoka
12 mm
Skok
100 mm
Ciśnienie robocze
1 ... 8 bar, 14.5 ... 116 psi
Temperatura otoczenia
-10 ... 60 °C
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Materiał pokrywy
Stop aluminium
Materiał uszczelnień
HNBR
Sposób montażu
Przy pomocy otworów przelotowych
Sygnalizacja położenia
Przy pomocy czujników
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Maks. energia uderzenia w położeniach końcowych
0.12 J
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Powtarzalność
<= 0,3 mm
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.1 ... 0.8 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Nr kat.
OT-FESTO081955
Pliki do pobrania - Jednostka mini DGST-12-100-PA (8085129) serii DGST - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
