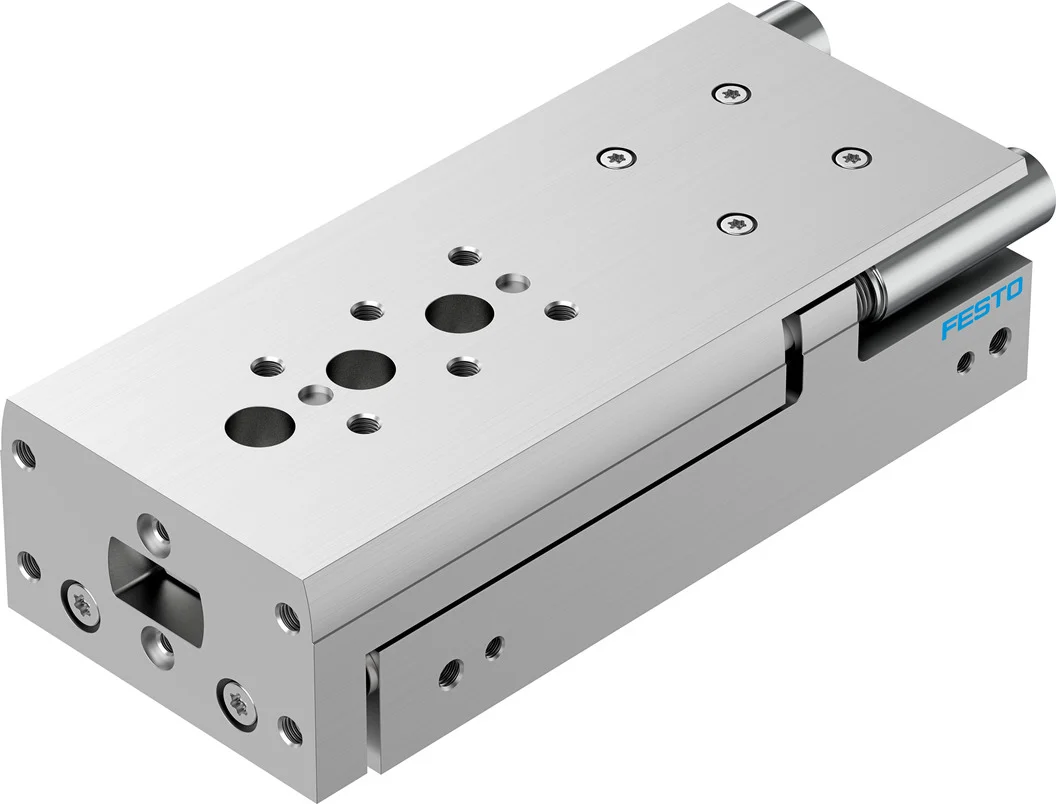

Jednostka mini DGST-16-80-Y12A (8085179) serii DGST - Festo
SKU: OT-FESTO082876
MPN: DGST-16-80-Y12A
Producent:
Festo
Cena netto/szt.
3 425,11 zł
4 212,89 zł
brutto/szt.
Opis produktu - Jednostka mini DGST-16-80-Y12A (8085179) serii DGST - Festo
Najbardziej kompaktowy napęd na rynku. Zintegrowane uchwyty amortyzatorów hydraulicznych i czujników, zintegrowana amortyzacja. I najważniejsze: wózek i płytka spinająca stanowią jedną część - odporną na skręcanie i bardzo precyzyjną.
- Mocny napęd z dwoma tłokami
- Najkrótsza jednostka mini na rynku
- Precyzyjna prowadnica z łożyskami tocznymi
- Elastyczne możliwości adaptacji
- Możliwość zamówienia wersji z przyłączami sprężonego powietrza i rowkami dla montażu czujników w odbiciu lustrzanym przy pomocy konfiguratora, ta wersja pozwala na oszczędność przestrzeni zabudowy
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
- Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów
Dane techniczne
| Skok | 80 mm |
| Zakres regulacji położenia końcowego/długość z przodu | 16.9 mm |
| Zakres regulacji położenia końcowego/długości z tyłu | 15.5 mm |
| Ø tłoka | 16 mm |
| Tryb pracy jednostki napędowej | Płyta spinająca |
| Amortyzacja | zewnętrzne tłumienie hydrauliczne |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Napęd z dwoma tłokami |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991249 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Maks. prędkość | 0.8 m/s |
| Powtarzalność | = 0,02 mm |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -10 degC |
| Energia uderzenia w pozycjach końcowych | 2 J |
| Długość amortyzacji | 5 mm |
| Maks. siła Fy | 920 N |
| Maks. siła Fz | 920 N |
| Maks. moment Mx | 12 Nm |
| Maks. moment My | 10 Nm |
| Maks. moment Mz | 10 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 207 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 241 N |
| Ruchoma masa własna | 495 g |
| Waga produktu | 996 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | HNBR |
| Materiał prowadnicy | POM |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Jednostka mini DGST-16-80-Y12A (8085179) serii DGST - Festo
Średnica tłoka
16 mm
Skok
80 mm
Amortyzacja
zewnętrzne tłumienie hydrauliczne
Konstrukcja
Napęd z dwoma tłokamiJarzmoTłoczyskoWózek
Waga
1 kg
Ciśnienie robocze
1 do 8 bar
Temperatura otoczenia
-10 do 60 °C
Pozycja montażowa
dowolna
Zasada działania
o podwójnym działaniu
Nr kat.
OT-FESTO082876
Pliki do pobrania - Jednostka mini DGST-16-80-Y12A (8085179) serii DGST - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
