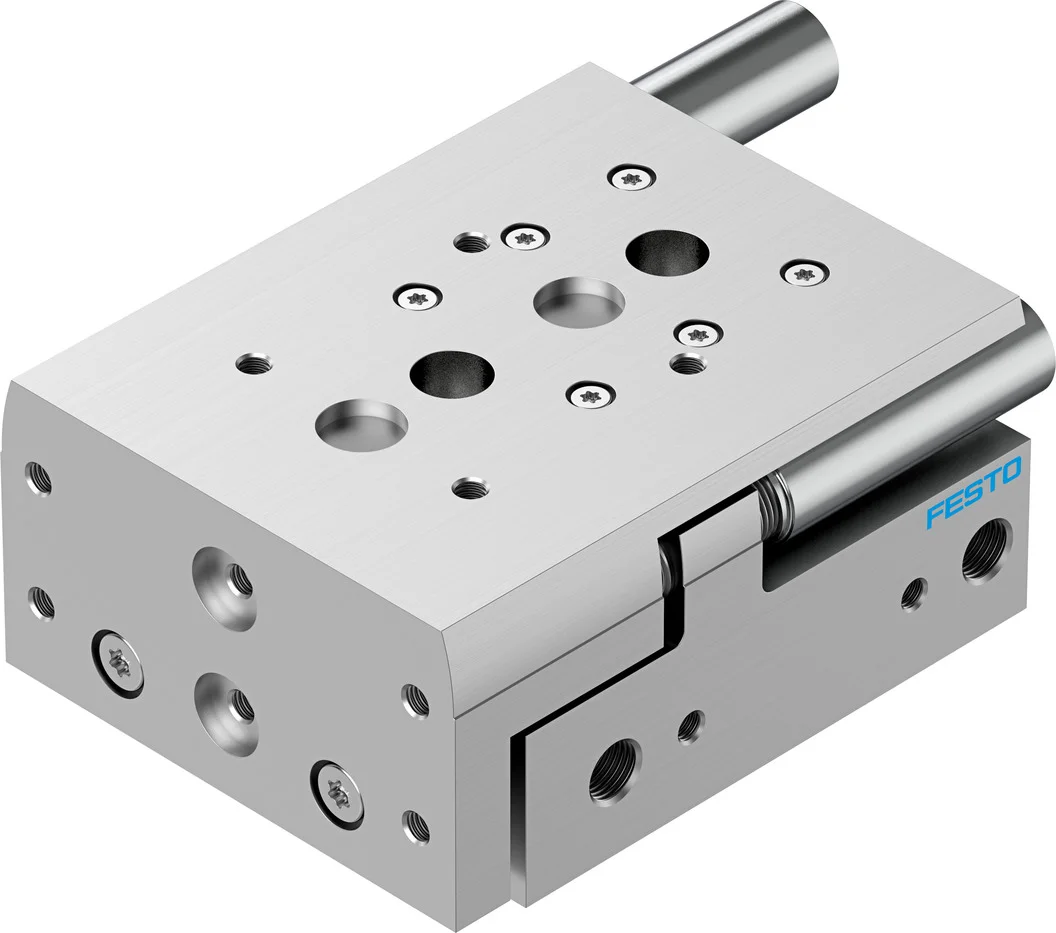

Jednostka mini DGST-20-40-PA (8085142) serii DGST - Festo
SKU: OT-FESTO081968
MPN: DGST-20-40-PA
Producent:
Festo
Cena netto/szt.
2 660,58 zł
3 272,51 zł
brutto/szt.
Opis produktu - Jednostka mini DGST-20-40-PA (8085142) serii DGST - Festo
Najbardziej kompaktowy napęd na rynku. Zintegrowane uchwyty amortyzatorów hydraulicznych i czujników, zintegrowana amortyzacja. I najważniejsze: wózek i płytka spinająca stanowią jedną część - odporną na skręcanie i bardzo precyzyjną.
- Mocny napęd z dwoma tłokami
- Najkrótsza jednostka mini na rynku
- Precyzyjna prowadnica z łożyskami tocznymi
- Elastyczne możliwości adaptacji
- Możliwość zamówienia wersji z przyłączami sprężonego powietrza i rowkami dla montażu czujników w odbiciu lustrzanym przy pomocy konfiguratora, ta wersja pozwala na oszczędność przestrzeni zabudowy
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
- Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów
Dane techniczne
| Skok | 40 mm |
| Zakres regulacji położenia końcowego/długość z przodu | 32.9 mm |
| Zakres regulacji położenia końcowego/długości z tyłu | 31.1 mm |
| Ø tłoka | 20 mm |
| Tryb pracy jednostki napędowej | Płyta spinająca |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica na łożyskach kulkowych z koszykiem |
| Konstrukcja | Napęd z dwoma tłokami |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991249 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Maks. prędkość | 0.8 m/s |
| Powtarzalność | = 0,3 mm |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -10 degC |
| Energia uderzenia w pozycjach końcowych | 0.35 J |
| Długość amortyzacji | 1.2 mm |
| Maks. siła Fy | 930 N |
| Maks. siła Fz | 930 N |
| Maks. moment Mx | 10 Nm |
| Maks. moment My | 11 Nm |
| Maks. moment Mz | 11 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 317 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 377 N |
| Ruchoma masa własna | 570.5 g |
| Waga produktu | 1200 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | HNBR |
| Materiał prowadnicy | POM |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Jednostka mini DGST-20-40-PA (8085142) serii DGST - Festo
Średnica tłoka
20 mm
Skok
40 mm
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Konstrukcja
Napęd z dwoma tłokamiJarzmoTłoczyskoWózek
Nr kat.
OT-FESTO081968
Pliki do pobrania - Jednostka mini DGST-20-40-PA (8085142) serii DGST - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
