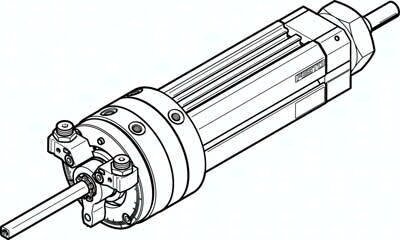

Jednostka obrotowo-liniowa DSL-40-160-270-P-A-S2-B (556570) serii DSL - Festo
SKU: OT-FESTO024814
Producent:
Festo
Cena netto/szt.
9 552,38 zł
11 749,43 zł
brutto/szt.
Opis produktu - Jednostka obrotowo-liniowa DSL-40-160-270-P-A-S2-B (556570) serii DSL - Festo
Doskonale nadaje się do zadań związanych z wkręcaniem: połączenie jednostki obrotowej i siłownika liniowego z pojedynczymi lub równoczesnymi ruchami.
- Ruch obrotowy lub liniowy sterowany osobno lub jednocześnie
- Wysoka dokładność powtarzalności
- Z prowadzeniem ślizgowym lub na łożyskach kulkowych obiegowych
- Dwustronne tłoczysko
Dane techniczne
| Zakres ustawiania kąta obrotu | 0 deg |
| Skok | 160 mm |
| Ø tłoka | 40 mm |
| Kąt obrotu | 0 deg |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Precyzyjna regulacja | -6 deg |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Tłok łopatkowy |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991268 |
| Warianty | Dwustronne tłoczysko |
| Zabezpieczenie przed obrotem / prowadzenie | prowadzenie na łożyskach ślizgowych |
| Ciśnienie robocze | 2.5 bar |
| Maks. prędkość uderzenia | 0.5 m/s |
| Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi) | 2 Hz |
| Luz kątowy przy obrocie | 2 deg |
| Powtarzalność | 1 deg |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | -10 degC |
| Dynamiczny moment obciążenia | 1.1 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 495 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 660 N |
| Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi) | 20 Nm |
| Dopuszczalny masowy moment bezwładności | 2.4E-4 kgm² |
| Waga produktu | 5000 g |
| Masa podstawowa przy 0 mm skoku | 5000 g |
| Dodatkowa masa na 10 mm skoku | 170 g |
| Typ mocowania | Mocowanie w rowku T |
| Przyłącze pneumatyczne | G1/8 |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | TPE-U(PU) |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Stal odpuszczona |
Parametry techniczne - Jednostka obrotowo-liniowa DSL-40-160-270-P-A-S2-B (556570) serii DSL - Festo
Konstrukcja
Tłok łopatkowy
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
495 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
660 N
Ciężar podstawowy dla 0 mm skoku
5 000 g
Ciężar dodatkowy na 10 mm skoku
170 g
Przyłącza pneumatyczne
G1/8
Materiał tłoczyska
Stal ulepszana cieplnie
Tryb pracy
Dwustronnego działania
Waga produktu
5 000 g
Zakres nastawy kąta obrotu
0 ... 270 deg
Maks. częstotliwość obrotów przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
2 Hz
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
20 Nm
Dopuszczalny masowy moment bezwładności
0.00024 kgm2
Maks. prędkość uderzenia
500 mm/s
Kąt obrotu, luz
2 deg
Dynamiczny moment obciążenia
1.1 Nm
Sygnalizacja położenia
Przy pomocy czujników
Średnica tłoka
40 mm
Skok
160 mm
Ciśnienie robocze
2.5 ... 8 bar
Temperatura otoczenia
-10 ... 60 °C
Amortyzacja
P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron
Materiał pokrywy
Stop aluminium, Anodowanie
Materiał uszczelnień
TPE-U(PU)
Sposób montażu
Zamocowany w rowku T, Z gwintem zewnętrznym, Do wyboru:
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Kąt obrotu
0 ... 272 deg
Materiał obudowy
Stop aluminium, Anodowany
Zabezpieczenie przed obrotem/prowadzenie
Z prowadzeniem ślizgowym
Powtarzalność
1 deg
Precyzyjna regulacja
-6 deg
Pozycja zabudowy
Dowolna
Warianty
Dwustronne tłoczysko
Nr kat.
OT-FESTO024814
