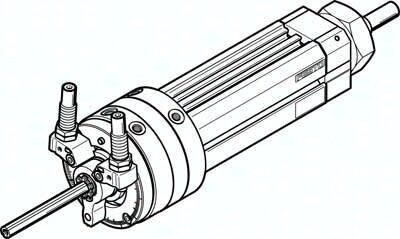

Jednostka obrotowo-liniowa DSL-40-25-270-CC-A-S20-KF-B (556730) serii DSL - Festo
SKU: OT-FESTO024603
Producent:
Festo
Cena netto/szt.
15 978,59 zł
19 653,67 zł
brutto/szt.
Opis produktu - Jednostka obrotowo-liniowa DSL-40-25-270-CC-A-S20-KF-B (556730) serii DSL - Festo
Doskonale nadaje się do zadań związanych z wkręcaniem: połączenie jednostki obrotowej i siłownika liniowego z pojedynczymi lub równoczesnymi ruchami.
- Ruch obrotowy lub liniowy sterowany osobno lub jednocześnie
- Wysoka dokładność powtarzalności
- Z prowadzeniem ślizgowym lub na łożyskach kulkowych obiegowych
- Dwustronne tłoczysko
Dane techniczne
| Kąt amortyzacji | 16 deg |
| Zakres ustawiania kąta obrotu | 0 deg |
| Skok | 25 mm |
| Ø tłoka | 40 mm |
| Kąt obrotu | 0 deg |
| Amortyzacja | Amortyzatory w obu położeniach końcowych |
| Pozycja montażu | dowolny |
| Precyzyjna regulacja | -3 deg |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Tłok łopatkowy |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991269 |
| Warianty | Dwustronne tłoczysko z otworem przelotowym |
| Zabezpieczenie przed obrotem / prowadzenie | prowadnica kulkowa |
| Ciśnienie robocze | 2.5 bar |
| Maks. prędkość uderzenia | 0.5 m/s |
| Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi) | 0.7 Hz |
| Luz kątowy przy obrocie | 0.05 deg |
| Powtarzalność | 0.1 deg |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | -10 degC |
| Dynamiczny moment obciążenia | 5.4 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 495 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 603 N |
| Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi) | 20 Nm |
| Dopuszczalny masowy moment bezwładności | 0.004 kgm² |
| Waga produktu | 5350 g |
| Masa podstawowa przy 0 mm skoku | 5350 g |
| Dodatkowa masa na 10 mm skoku | 175 g |
| Typ mocowania | Mocowanie w rowku T |
| Przyłącze pneumatyczne | G1/8 |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | TPE-U(PU) |
| Materiał obudowy | Aluminium |
| Materiał tłoczyska | Stal odpuszczona |
Parametry techniczne - Jednostka obrotowo-liniowa DSL-40-25-270-CC-A-S20-KF-B (556730) serii DSL - Festo
Waga produktu
5 350 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
495 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
603 N
Ciężar podstawowy dla 0 mm skoku
5 350 g
Ciężar dodatkowy na 10 mm skoku
175 g
Przyłącza pneumatyczne
G1/8
Materiał tłoczyska
Stal ulepszana cieplnie
Konstrukcja
Tłok łopatkowy
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Kąt amortyzacji
16 deg
Zakres nastawy kąta obrotu
0 ... 240 deg
Maks. częstotliwość obrotów przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
0.7 Hz
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
20 Nm
Dopuszczalny masowy moment bezwładności
0.004 kgm2
Maks. prędkość uderzenia
500 mm/s
Kąt obrotu, luz
0.05 deg
Dynamiczny moment obciążenia
5.4 Nm
Sygnalizacja położenia
Przy pomocy czujników
Średnica tłoka
40 mm
Skok
25 mm
Ciśnienie robocze
2.5 ... 8 bar
Temperatura otoczenia
-10 ... 60 °C
Amortyzacja
CC: Amortyzatory z obu stron, P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron
Materiał pokrywy
Stop aluminium, Anodowanie
Materiał uszczelnień
TPE-U(PU)
Sposób montażu
Zamocowany w rowku T, Z gwintem zewnętrznym, Do wyboru:
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Kąt obrotu
0 ... 240 deg
Materiał obudowy
Aluminium, Anodowany
Zabezpieczenie przed obrotem/prowadzenie
Prowadzenie na łożyskach kulkowych
Powtarzalność
0.1 deg
Precyzyjna regulacja
-3 deg
Pozycja zabudowy
Dowolna
Warianty
Dwustronne tłoczysko z otworem przelotowym
Tryb pracy
Dwustronnego działania
Nr kat.
OT-FESTO024603
