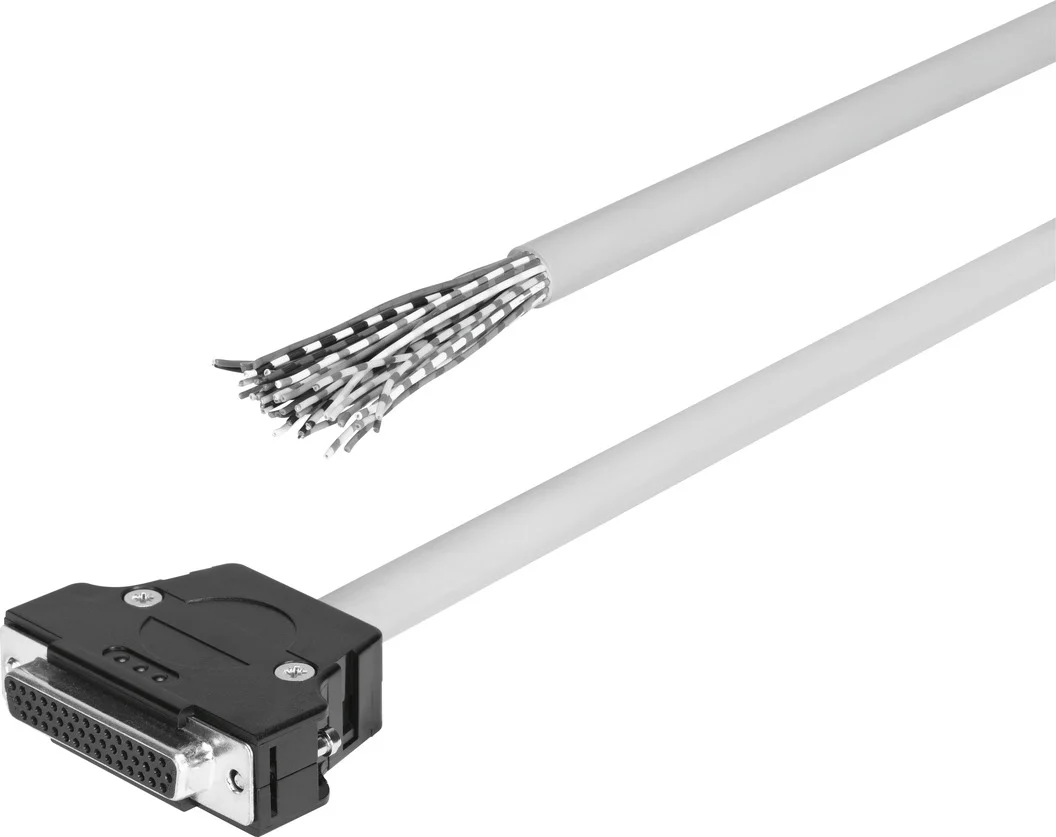

Kabel łączący NEBV-S1G44-K-5-N-LE44-S6 (575114) serii NEBV - Festo
Festo

Kabel łączący NEBV-S1G44-K-5-N-LE44-S6 (575114) serii NEBV - Festo

SKU: OT-FESTO035167 MPN: NEBV-S1G44-K-5-N-LE44-S6
Producent: Festo
Cena netto/szt. 660,60 zł
812,54 zł brutto/szt.
Kabel łączący NEBV-S1G44-K-5-N-LE44-S6 (575114) serii NEBV - Festo
660,60 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBV-S1G44-K-5-N-LE44-S6 (575114) serii NEBV - Festo

  • Do cewek elektromagnetycznych typu A, typu B lub typu C
  • Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
  • Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
  • Montaż z jednej lub po obu stronach
  • Długość kabla od 0,1 do 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

W oparciu o normęDIN 47100
Oznaczenie kablabez uchwytów na tabliczki
Częstotliwość połączeń50
Waga produktu830 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaSub-D
Przyłącze elektryczne 1, liczba pinów/żył44
Przyłącze elektryczne 1, użyte piny/żyły44
Przyłącze elektryczne 1, rodzaj mocowania2x śruba 4-40 UNC
Przyłącze elektryczne 1, układ połączeń00995646
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył44
Przyłącze elektryczne 2, użyte piny/żyły44
Zakres napięcia roboczego DC0 V
Dopuszczalne obciążenie prądowe przy 40degC0.86 A
Odporność na napięcie udarowe2.4 kV
Ochrona przed zmianą polaryzacjitak
Długość kabla5 m
Właściwości kablaStandard
Warunki testowania kablaWarunki testu na żądanie
Promień gięcia, kabel zainstalowany na stałe42 mm
Promień gięcia, ruchome ułożenie kabla126 mm
Średnica kabla10.2 mm
Tolerancja średnicy kabla+- 0,3 mm
Budowa kabla44 x 0,14 mm²
Przekrój znamionowy żyły przewodu0.14 mm²
Zakończenia żyłtępo odcięte
Stopień ochronyIP40
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-35 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Temperatura przechowywania-25 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia2
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Materiał osłony kablaPVC
Kolor powłoki kablaszary
Materiał obudowyWzmocniony PC
Kolor obudowyczarny
Materiał śrubMosiądz, niklowany
Materiał stykówBrąz
Materiał powłoki izolacyjnejPVC

Parametry techniczne - Kabel łączący NEBV-S1G44-K-5-N-LE44-S6 (575114) serii NEBV - Festo

Budowa kabla
44x0,14
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
44
Podłączenie elektryczne 2, zajęta liczba pinów/żył
44
Obciążalność prądowa przy 40°C
0.86 A
Odporność na piki napięcia
2.4 kV
Charakterystyka kabla
Standard
Warunki testowania kabla
Warunki testu na zapytanie
Promień gięcia, kabel zainstalowany elastycznie
>= 126 mm
Średnica kabla
10.2 mm
Podłączenie elektryczne 1, sposób montażu
2 śruby 4-40 UNC
Nominalny przekrój przewodu
0.14 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 80 °C
Stopień zanieczyszczenia
2
Materiał powłoki kabla
PVC
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał styków elektrycznych
Brąz, Styki pozłacane
Materiał izolacji
PVC
Końce żył
Cut off bluntly
Tolerancja średnicy kabla
± 0,3 mm
Zakres napięcia roboczego DC
0 ... 30 V
Stopień ochrony
IP40
Długość kabla
5 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocniony PC
Zabezpieczenie przed odwrotną polaryzacją
Tak
Materiał śrub
Niklowany mosiądz
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
W oparciu o normę
DIN 47100
Waga produktu
830 g
Temperatura przechowywania
-25 ... 75 °C
Promień gięcia, kabel zainstalowany na stałe
>= 42 mm
Temperatura otoczenia
-35 ... 80 °C
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Liczba podłączeń/rozłączeń
50
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
Sub-D
Podłączenie elektryczne 1, liczba pinów/żył
44
Podłączenie elektryczne 1, zajęta liczba pinów/żył
44
Nr kat.
OT-FESTO035167

Pliki do pobrania - Kabel łączący NEBV-S1G44-K-5-N-LE44-S6 (575114) serii NEBV - Festo

  • D15000100140600.PDF Pobierz
  • 575114datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
