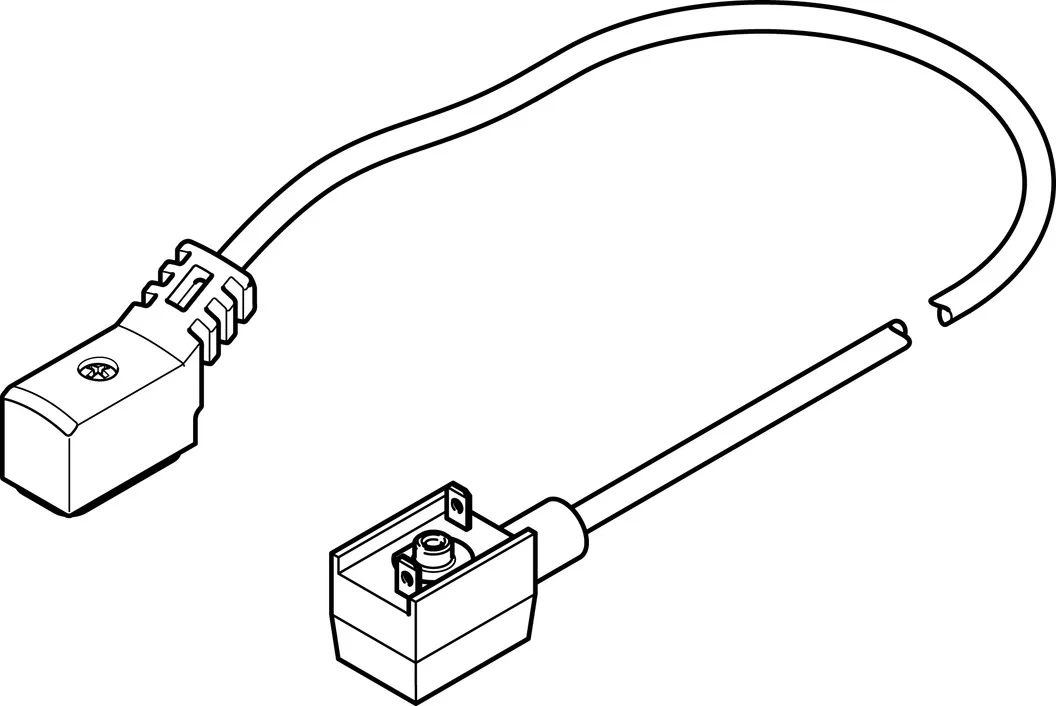

Kabel łączący NEBV-Z4WA2-E-0.2-N-Z1W2-S1 (8047681) serii NEBV - Festo
Festo

Kabel łączący NEBV-Z4WA2-E-0.2-N-Z1W2-S1 (8047681) serii NEBV - Festo

SKU: OT-FESTO070582 MPN: NEBV-Z4WA2-E-0.2-N-Z1W2-S1
Producent: Festo
Cena netto/szt. 134,54 zł
165,48 zł brutto/szt.
Kabel łączący NEBV-Z4WA2-E-0.2-N-Z1W2-S1 (8047681) serii NEBV - Festo
134,54 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBV-Z4WA2-E-0.2-N-Z1W2-S1 (8047681) serii NEBV - Festo

  • Do cewek elektromagnetycznych typu A, typu B lub typu C
  • Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
  • Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
  • Montaż z jednej lub po obu stronach
  • Długość kabla od 0,1 do 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

Oznaczenie kablabez uchwytów na tabliczki
Częstotliwość połączeń50
Waga produktu18 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablakątowe
Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy ZC, śruba metryczna
Przyłącze elektryczne 1, liczba pinów/żył2
Przyłącze elektryczne 1, użyte piny/żyły2
Przyłącze elektryczne 1, rodzaj mocowaniana elektrozaworze za pomocą śruby centralnej M2
Przyłącze elektryczne 1, układ połączeń00995625
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaprostokątne
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablakątowe
Przyłącze elektryczne 2, technika przyłączeniowaUkład przyłączy ZB, wkręt samoformujący
Przyłącze elektryczne 2, liczba pinów/żył2
Przyłącze elektryczne 2, użyte piny/żyły2
Przyłącze elektryczne 2, rodzaj mocowaniana elektrozaworze za pomocą śruby samogwintującej
Przyłącze elektryczne 2, schemat przyłączy00995712
Zakres napięcia roboczego DC0 V
Znamionowe napięcie robocze DC24 V
Odporność na napięcie udarowe2.4 kV
Ochrona przed zmianą polaryzacjibipolarny
Przyłącze przewodu ochronnegobrak
Długość kabla0.2 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli
Warunki testowania kablaWarunki testu na żądanie
Promień gięcia, ruchome ułożenie kabla29 mm
Średnica kabla2.9 mm
Tolerancja średnicy kabla+- 0,1 mm
Budowa kabla2 x 0,14 mm²
Przekrój znamionowy żyły przewodu0.14 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-10 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo3 - silne obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaszary
Materiał obudowyTPE-U(PU)
Kolor obudowyczarny
Materiał śrubStal nierdzewna
Materiał stykówStop miedzi ocynowany
Materiał powłoki izolacyjnejPP

Parametry techniczne - Kabel łączący NEBV-Z4WA2-E-0.2-N-Z1W2-S1 (8047681) serii NEBV - Festo

Średnica kabla
2.9 mm
Podłączenie elektryczne 2, konstrukcja
Kątowa
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 2, technologia podłączenia
Układ przyłączy ZB, śruba samogwintująca
Podłączenie elektryczne 2, liczba pinów/żył
2
Podłączenie elektryczne 2, zajęta liczba pinów/żył
2
Podłączenie elektryczne 2, sposób montażu
Na elektrozaworze przy pomocy śruby samogwintującej
Odporność na piki napięcia
2.4 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Warunki testowania kabla
Warunki testu na zapytanie
Promień gięcia, kabel zainstalowany elastycznie
>= 29 mm
Podłączenie elektryczne 2, funkcja
Controller side
Budowa kabla
2x0,14
Nominalny przekrój przewodu
0.14 mm2
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał styków elektrycznych
Stop miedzi, ocynkowany
Materiał izolacji
PP
Przyłącze uziemienia
Nie występuje
Tolerancja średnicy kabla
± 0,1 mm
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Stopień ochrony
IP65
Długość kabla
0.2 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
TPE-U(PU)
Zabezpieczenie przed odwrotną polaryzacją
bipolarny
Materiał śrub
Stal szlachetna
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Waga produktu
18 g
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zakres napięcia roboczego DC
0 ... 30 V
Temperatura otoczenia
-10 ... 50 °C
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Liczba podłączeń/rozłączeń
50
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
Układ przyłączy ZC, śruba metryczna
Podłączenie elektryczne 1, liczba pinów/żył
2
Podłączenie elektryczne 1, zajęta liczba pinów/żył
2
Podłączenie elektryczne 1, sposób montażu
Na elektrozaworze z centralną śrubą M12
Nr kat.
OT-FESTO070582

Pliki do pobrania - Kabel łączący NEBV-Z4WA2-E-0.2-N-Z1W2-S1 (8047681) serii NEBV - Festo

  • D15000100140600.PDF Pobierz
  • 8047681datasheet.pdf Pobierz
