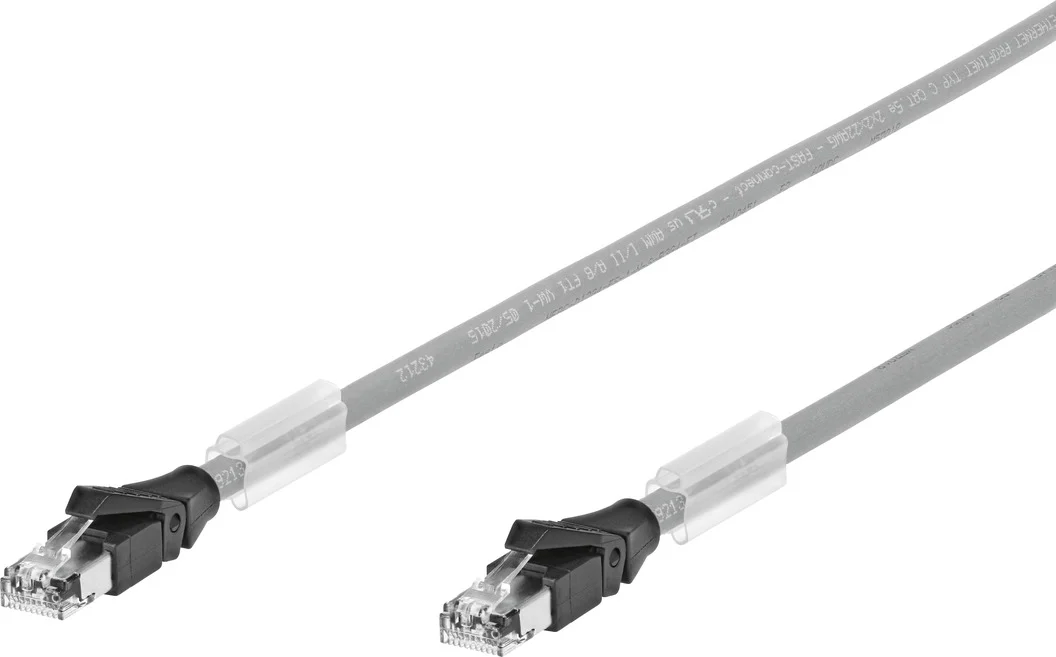

Kabel połączeniowy NEBC-R3G4-ES-1-S-R3G4-ET (8040455) serii NEBC - Festo
Festo

Kabel połączeniowy NEBC-R3G4-ES-1-S-R3G4-ET (8040455) serii NEBC - Festo

SKU: OT-FESTO060571 MPN: NEBC-R3G4-ES-1-S-R3G4-ET
Producent: Festo
Cena netto/szt. 165,24 zł
203,25 zł brutto/szt.
Kabel połączeniowy NEBC-R3G4-ES-1-S-R3G4-ET (8040455) serii NEBC - Festo
165,24 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel połączeniowy NEBC-R3G4-ES-1-S-R3G4-ET (8040455) serii NEBC - Festo

  • Warianty o łatwej do czyszczenia konstrukcji
  • Wersja standardowa, ze smarowaniem lub jako kabel hybrydowy
  • Warianty odpowiednie do prowadnicy kabli
  • Wersje z EtherNet, CANopen, I-Port lub RS232

Dane techniczne

Oznaczenie kablaz uchwytem na tabliczkę opisową
Częstotliwość połączeń50
Waga produktu89.5 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaRJ45 wg IEC 60603-7-3
Przyłącze elektryczne 1, liczba pinów/żył8
Przyłącze elektryczne 1, użyte piny/żyły4
Przyłącze elektryczne 1, rodzaj mocowaniaBlokada zatrzaskowa
Przyłącze elektryczne 1, układ połączeń00995653
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaprostokątne
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaRJ45 wg IEC 60603-7-3
Przyłącze elektryczne 2, liczba pinów/żył8
Przyłącze elektryczne 2, użyte piny/żyły4
Przyłącze elektryczne 2, rodzaj mocowaniaBlokada zatrzaskowa
Przyłącze elektryczne 2, schemat przyłączy00995653
Zakres napięcia roboczego DC0 V
Dopuszczalne obciążenie prądowe przy 40degC1.3 A
Odporność na napięcie udarowe0.8 kV
Uwaga dotycząca odporności na przepięciaZe względu na ekranowanie dopuszczalny jest prąd upływowy do 20 mA.
Ekranowanietak
Właściwości transmisjiZgodność z kategorią 5, EN 50173, klasa D
Specyfikacja kabla EthernetTyp: CAT.5
Długość kabla1 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli
Warunki testowania kablaWytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
Promień gięcia, kabel zainstalowany na stałe40 mm
Promień gięcia, ruchome ułożenie kabla100 mm
Średnica kabla6.7 mm
Tolerancja średnicy kabla+- 0,3 mm
Budowa kabla4 x 0,34 mm²
Przekrój znamionowy żyły przewodu0.34 mm²
Przekrój znamionowy żyły przewoduAWG22
Stopień ochronyIP20
Cechy szczególneodporny na oleje
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-20 degC
Temperatura przechowywania-25 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablazielony
Materiał obudowyMosiądz, niklowany
Kolor obudowyczarny
Materiał stykówMosiądz
Materiał powłoki izolacyjnejPE

Parametry techniczne - Kabel połączeniowy NEBC-R3G4-ES-1-S-R3G4-ET (8040455) serii NEBC - Festo

Stopień zanieczyszczenia
3
Podłączenie elektryczne 2, liczba pinów/żył
8
Podłączenie elektryczne 2, zajęta liczba pinów/żył
4
Podłączenie elektryczne 2, sposób montażu
Snap-in locking
Obciążalność prądowa przy 40°C
1.3 A
Odporność na piki napięcia
0.8 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Warunki testu na zapytanie, Prowadnica kabli: 2 miliony cykli, promień gięcia 100 mm
Promień gięcia, kabel zainstalowany elastycznie
>= 100 mm
Średnica kabla
6.7 mm
Budowa kabla
4 x 0,34 mm² (układ gwiazdowy)
Nominalny przekrój przewodu
0.34 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-20 ... 60 °C
Podłączenie elektryczne 2, technologia podłączenia
RJ45 zgodnie z IEC 60603-7-3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Zielony
Kolor obudowy
Czarny
Materiał styków elektrycznych
Mosiądz, Styki pozłacane
Materiał izolacji
PE
Zwrócić uwagę na odporność na napięcie udarowe
Ze względu na ekranowanie dopuszczalny jest prąd upływu do 20 mA.
Tolerancja średnicy kabla
± 0,3 mm
Przekrój nominalny przekroju przewodu (AWG)
AWG22
Specjalne właściwości
Olejoodporny
Właściwości transmisji
Zgodnie z kategorią 5, EN 50173, klasa D, Zgodnie z kategorią 5, ISO/IEC 11801, klasa D
Specyfikacja kabla Ethernet
Typ: CAT.5
Podłączenie elektryczne 1, funkcja
Field device side
Stopień ochrony
IP20
Długość kabla
1 m
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Mosiądz, niklowany, PA
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Waga produktu
89.5 g
Temperatura przechowywania
-25 ... 80 °C
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Promień gięcia, kabel zainstalowany na stałe
>= 40 mm
Zakres napięcia roboczego DC
0 ... 30 V
Oznaczenie kabla
Z uchwytem tabliczki opisowej
Liczba podłączeń/rozłączeń
50
Temperatura otoczenia
-25 ... 80 °C
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
RJ45 zgodnie z IEC 60603-7-3
Podłączenie elektryczne 1, liczba pinów/żył
8
Podłączenie elektryczne 1, zajęta liczba pinów/żył
4
Podłączenie elektryczne 1, sposób montażu
Snap-in locking
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, konstrukcja
Kątowa
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Nr kat.
OT-FESTO060571

Pliki do pobrania - Kabel połączeniowy NEBC-R3G4-ES-1-S-R3G4-ET (8040455) serii NEBC - Festo

  • 8040455datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
