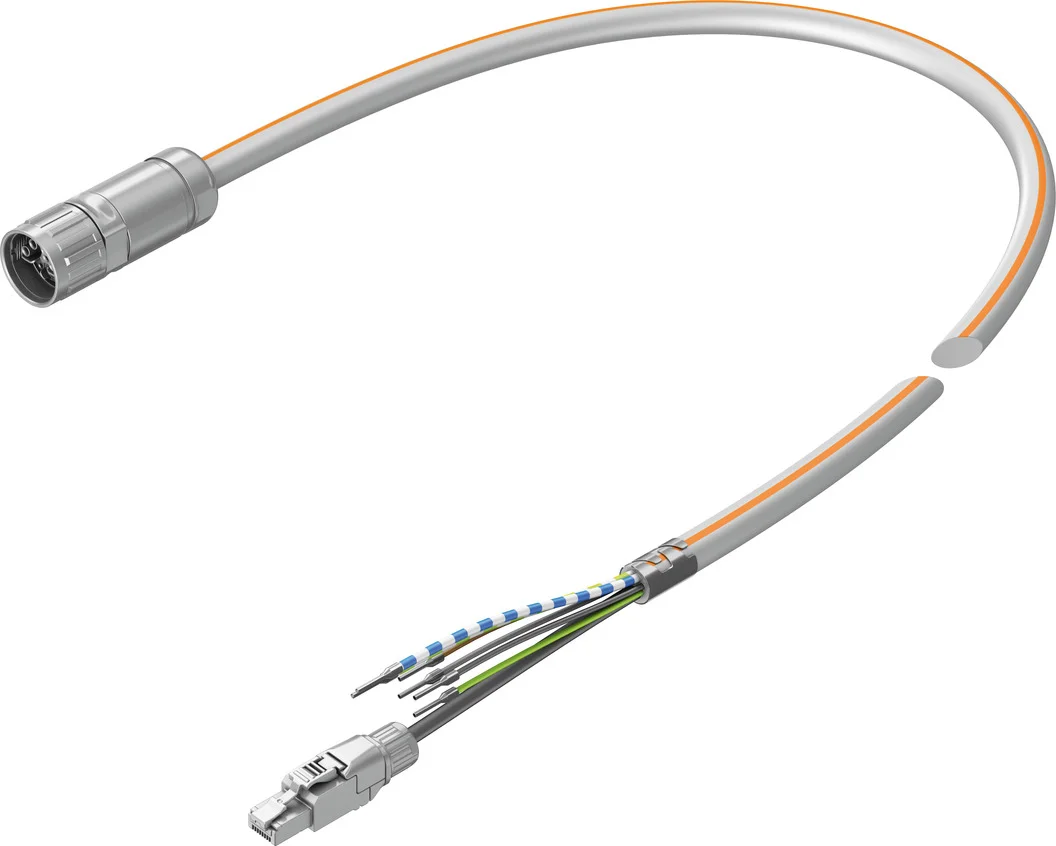

Kabel silnika NEBM-M23G15-EH-2.5-Q7N-R3LEG14 (5251374) serii NEBM - Festo
SKU: OT-FESTO079366
MPN: NEBM-M23G15-EH-2.5-Q7N-R3LEG14
Producent:
Festo
Cena netto/szt.
798,19 zł
981,77 zł
brutto/szt.
Opis produktu - Kabel silnika NEBM-M23G15-EH-2.5-Q7N-R3LEG14 (5251374) serii NEBM - Festo
Zawsze odpowiednie połączenie między silnikiem a sterownikiem napędu serwo:Kable przyłączeniowe NEBM są optymalnie dostosowane do silników serwo, silników skokowych, sterowników silników i sterowników napędów serwo firmy Festo.
- Do silników serwo i skokowych
- Do sterowników silnika CMMS-ST, CMMP-AS
- Do sterownika napędu serwo
- Możliwość stosowania w dużym zakresie temperatury
- Możliwość stosowania w prowadnicach kabli
Dane techniczne
| W oparciu o normę | EN 61984 |
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Waga produktu | 875 g |
| Przyłącze elektryczne 1, funkcja | Strona urządzenia polowego |
| Przyłącze elektryczne 1, konstrukcja | okrągły |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe hybrydowe |
| Przyłącze elektryczne 1, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 1, technika przyłączeniowa | M23X1 |
| Przyłącze elektryczne 1, liczba pinów/żył | 15 |
| Przyłącze elektryczne 1, użyte piny/żyły | 12 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokowanie śrubą |
| Przyłącze elektryczne 1, układ połączeń | 00995912 |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, rodzaj przyłącza | Wtyczka i kabel |
| Przyłącze elektryczne 2, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 2, technika przyłączeniowa | RJ45 i otwarty koniec |
| Przyłącze elektryczne 2, liczba pinów/żył | 14 |
| Przyłącze elektryczne 2, użyte piny/żyły | 12 |
| Zakres napięcia roboczego DC | 0 V |
| Zakres napięcia roboczego AC | 0 V |
| Dopuszczalne obciążenie prądowe przy 40degC | 11.7 A |
| Odporność na napięcie udarowe | 6 kV |
| Ekranowanie | tak |
| Długość kabla | 2.5 m |
| Właściwości kabla | Możliwość stosowania w prowadnicach kabli |
| Warunki testowania kabla | Warunki testu na żądanie |
| Promień gięcia, kabel zainstalowany na stałe | 48 mm |
| Promień gięcia, ruchome ułożenie kabla | 90 mm |
| Średnica kabla | 12 mm |
| Tolerancja średnicy kabla | +- 0,3 mm |
| Budowa kabla | 4 x 0,75 mm² + 1 x (2 x 0,75 mm²) + 1 x (2 x 0,24 mm² + 2 x 2 x 0,15 mm²) |
| Przekrój znamionowy żyły przewodu | 0.15 mm² |
| Zakończenia żył | Zaślepka końca kabla |
| Stopień ochrony | IP67 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Temperatura otoczenia | -40 degC |
| Temperatura otoczenia w przypadku kabla ruchomego | -25 degC |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą niskonapięciową UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK RoHS |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Stopień zanieczyszczenia | 1 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Materiał osłony kabla | TPE-U(PUR) |
| Kolor powłoki kabla | szary |
| Materiał powłoki izolacyjnej | PP |
Parametry techniczne - Kabel silnika NEBM-M23G15-EH-2.5-Q7N-R3LEG14 (5251374) serii NEBM - Festo
Średnica kabla
12 mm
Podłączenie elektryczne 2, typ podłączenia
Wtyczki i kable
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
RJ45 i otwarty koniec
Podłączenie elektryczne 2, liczba pinów/żył
14
Podłączenie elektryczne 2, zajęta liczba pinów/żył
12
Obciążalność prądowa przy 40°C
11.7 A
Odporność na piki napięcia
6 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Warunki testowania kabla
Warunki testu na zapytanie
Promień gięcia, kabel zainstalowany elastycznie
>= 90 mm
Podłączenie elektryczne 2, funkcja
Controller side
Budowa kabla
4 x 0,75 mm² + 1 x (2 x 0,75 mm²) + 1 x (2 x 0,24 mm² + 2 x 2 x 0,15 mm²), Ekranowany
Nominalny przekrój przewodu
0.15 mm2, 0.24 mm2, 0.75 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-25 ... 80 °C
Stopień zanieczyszczenia
1
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Materiał izolacji
PP
Zakres napięcia roboczego AC
0 ... 630 V
Końce żył
Zaślepka końca kabla
Tolerancja średnicy kabla
± 0,3 mm
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi urządzeń elektrycznych, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Stopień ochrony
IP67
Długość kabla
2.5 m
Uwaga dotycząca materiałów
Zgodne z RoHS, Nie zawiera halogenów
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
W oparciu o normę
EN 61984
Waga produktu
875 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU dla niskich napięć, Zgodnie z dyrektywą EU RoHS
Promień gięcia, kabel zainstalowany na stałe
>= 48 mm
Zakres napięcia roboczego DC
0 ... 850 V
Temperatura otoczenia
-40 ... 90 °C
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo hybrydowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M23x1
Podłączenie elektryczne 1, liczba pinów/żył
15
Podłączenie elektryczne 1, zajęta liczba pinów/żył
12
Podłączenie elektryczne 1, sposób montażu
Screw lock
Nr kat.
OT-FESTO079366
Pliki do pobrania - Kabel silnika NEBM-M23G15-EH-2.5-Q7N-R3LEG14 (5251374) serii NEBM - Festo
- Karta katalogowa Pobierz
- 5251374datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
