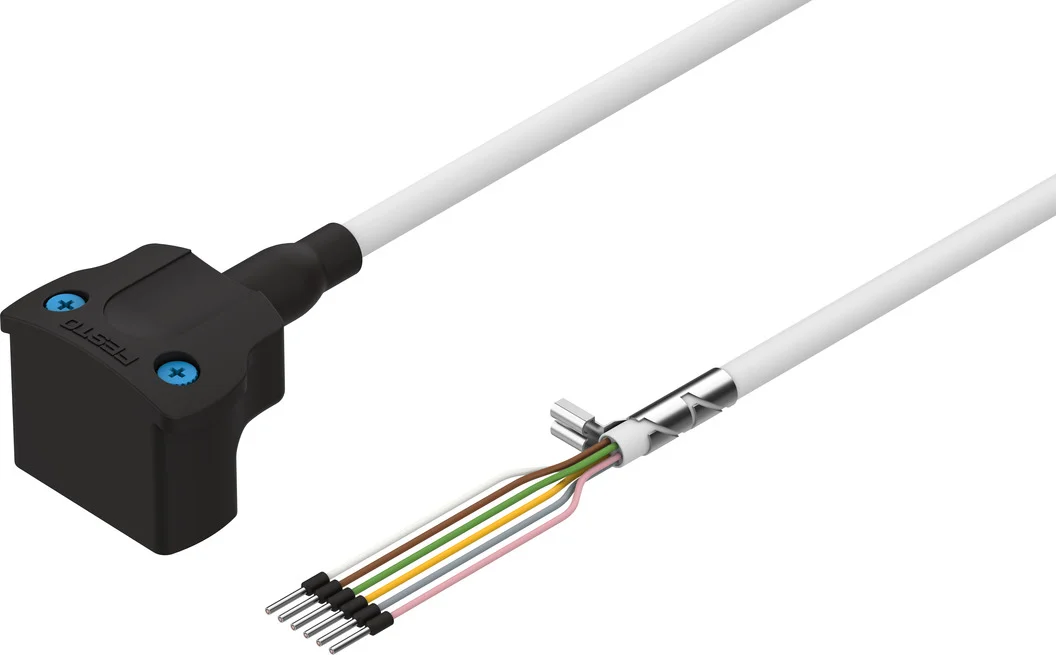

Kabel silnika NEBM-S1W9-E-2.5-Q5-LE6 (1450737) serii NEBM - Festo
SKU: OT-FESTO035130
MPN: NEBM-S1W9-E-2.5-Q5-LE6
Producent:
Festo
Cena netto/szt.
403,04 zł
495,74 zł
brutto/szt.
Opis produktu - Kabel silnika NEBM-S1W9-E-2.5-Q5-LE6 (1450737) serii NEBM - Festo
Zawsze odpowiednie połączenie między silnikiem a sterownikiem napędu serwo:Kable przyłączeniowe NEBM są optymalnie dostosowane do silników serwo, silników skokowych, sterowników silników i sterowników napędów serwo firmy Festo.
- Do silników serwo i skokowych
- Do sterowników silnika CMMS-ST, CMMP-AS
- Do sterownika napędu serwo
- Możliwość stosowania w dużym zakresie temperatury
- Możliwość stosowania w prowadnicach kabli
Dane techniczne
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Przyłącze elektryczne 1, funkcja | Strona urządzenia polowego |
| Przyłącze elektryczne 1, konstrukcja | prostokątny |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 1, wyprowadzenie kabla | kątowe |
| Przyłącze elektryczne 1, technika przyłączeniowa | Sub-D |
| Przyłącze elektryczne 1, liczba pinów/żył | 9 |
| Przyłącze elektryczne 1, użyte piny/żyły | 6 |
| Przyłącze elektryczne 1, układ połączeń | 00995638 |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, rodzaj przyłącza | Kabel |
| Przyłącze elektryczne 2, technika przyłączeniowa | otwarty koniec |
| Przyłącze elektryczne 2, liczba pinów/żył | 6 |
| Przyłącze elektryczne 2, użyte piny/żyły | 6 |
| Zakres napięcia roboczego DC | 0 V |
| Znamionowe napięcie robocze DC | 24 V |
| Ekranowanie | tak |
| Długość kabla | 2.5 m |
| Właściwości kabla | Możliwość stosowania w prowadnicach kabli |
| Promień gięcia, ruchome ułożenie kabla | 62 mm |
| Średnica kabla | 6.2 mm |
| Budowa kabla | 6 x 0,34 mm² |
| Przekrój znamionowy żyły przewodu | 0.34 mm² |
| Zakończenia żył | Zaślepka końca kabla |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Temperatura otoczenia | -40 degC |
| Temperatura otoczenia w przypadku kabla ruchomego | -5 degC |
| Znak CE (patrz deklaracja zgodności) | zgodnie z dyrektywą UE RoHS |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK RoHS |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał osłony kabla | TPE-U(PUR) |
| Kolor powłoki kabla | szary |
Parametry techniczne - Kabel silnika NEBM-S1W9-E-2.5-Q5-LE6 (1450737) serii NEBM - Festo
Podłączenie elektryczne 1, liczba pinów/żył
9
Końce żył
Zaślepka końca kabla
Kolor powłoki kabla
Szary
Materiał powłoki kabla
TPE-U(PUR)
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 80 °C
Nominalny przekrój przewodu
0.34 mm2
Budowa kabla
6x0,34, Ekranowany
Średnica kabla
6.2 mm
Promień gięcia, kabel zainstalowany elastycznie
>= 62 mm
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Podłączenie elektryczne 2, zajęta liczba pinów/żył
6
Podłączenie elektryczne 2, liczba pinów/żył
6
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 1, zajęta liczba pinów/żył
6
Temperatura otoczenia
-40 ... 80 °C
Podłączenie elektryczne 1, technologia podłączenia
Sub-D
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, funkcja
Field device side
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Zakres napięcia roboczego DC
0 ... 72 V
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Nominalne napięcie robocze DC
24 V
Zgodność z PWIS
VDMA24364-B2-L
Uwaga dotycząca materiałów
Zgodne z RoHS
Długość kabla
2.5 m
Stopień ochrony
IP65
Nr kat.
OT-FESTO035130
Pliki do pobrania - Kabel silnika NEBM-S1W9-E-2.5-Q5-LE6 (1450737) serii NEBM - Festo
- Karta katalogowa Pobierz
- 1450737datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
