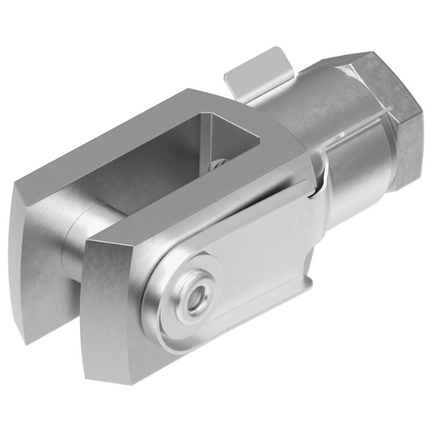

Końcówki widełkowe serii SG - Festo

Końcówki widełkowe serii SG Festo

Końcówki widełkowe serii SG firmy Festo są elementami montowanymi na tłoczyskach siłowników pneumatycznych. Służą do połączenia tłoczyska z elementem wykonawczym mechanizmu oraz umożliwiają wykonanie ruchu wahliwego siłownika w jednej płaszczyźnie. Dzięki konstrukcji widełkowej końcówka może współpracować z odpowiednim sworzniem, tworząc przegubowe połączenie pomiędzy siłownikiem a mechanizmem maszyny.

Seria SG obejmuje wiele wariantów różniących się przede wszystkim rodzajem i wymiarem gwintu przyłączeniowego. W ofercie Air-Com dostępne są między innymi wykonania z gwintami M4, M6, M8, M10, M10x1,25, M12, M12x1,25, M16x1,5, M20x1,5, M27x2, M36x2, M42x2 i M48x2, a także wybrane warianty z gwintami calowymi.

Końcówka widełkowa do tłoczyska siłownika

Końcówka SG jest montowana na gwincie tłoczyska siłownika pneumatycznego. Połączenie gwintowe pozwala zamocować końcówkę na tłoczysku, natomiast widełkowa część elementu służy do połączenia z mechanizmem wykonawczym za pomocą sworznia.

Takie rozwiązanie pozwala przenieść siłę generowaną przez siłownik na element roboczy, jednocześnie zapewniając możliwość jego wychylenia w jednej płaszczyźnie. Festo określa SG jako końcówkę widełkową umożliwiającą ruch wahliwy siłownika w jednej płaszczyźnie. :contentReference[oaicite:2]{index=2}

Połączenie przegubowe z mechanizmem

Konstrukcja końcówki SG pozwala uzyskać połączenie przegubowe pomiędzy tłoczyskiem a elementem napędzanym. Sworzeń przechodzący przez otwór w części widełkowej tworzy oś obrotu połączenia.

Rozwiązanie to znajduje zastosowanie w mechanizmach, w których podczas pracy zmienia się wzajemne położenie siłownika i elementu wykonawczego. Końcówka widełkowa pozwala wówczas na kontrolowany ruch względem osi sworznia, bez sztywnego blokowania całego połączenia.

Budowa końcówki SG

Standardowa końcówka widełkowa SG składa się z korpusu z gwintem, części widełkowej oraz elementów potrzebnych do wykonania połączenia sworzniowego. W skład dostawy Festo wchodzą końcówka widełkowa, bolec, pierścień zabezpieczający oraz nakrętka sześciokątna. :contentReference[oaicite:3]{index=3}

Standardowe wykonanie SG jest wykonane ze stali ocynkowanej. Producent podaje również, że element jest wolny od miedzi i PTFE oraz zgodny z wymaganiami RoHS. :contentReference[oaicite:4]{index=4}

Gwint dopasowany do tłoczyska

Jednym z najważniejszych parametrów podczas wyboru końcówki SG jest gwint tłoczyska siłownika. Musi on odpowiadać gwintowi wewnętrznemu końcówki widełkowej. Właściwe dopasowanie pozwala uzyskać prawidłowe połączenie mechaniczne i umożliwia ustawienie końcówki w wymaganym położeniu.

W zależności od wykonania dostępne są między innymi końcówki z gwintami M4, M6, M8, M10x1,25, M12x1,25, M16x1,5, M20x1,5, M36x2 oraz innymi wymiarami. W ofercie Air-Com znajdują się także wykonania z gwintami calowymi, między innymi 1/4-28, 5/16-24, 3/8-24 oraz 1/2-20. :contentReference[oaicite:5]{index=5}

Przed zamówieniem należy sprawdzić nie tylko średnicę gwintu, ale również jego skok. Przykładowo SG-M10 i SG-M10x1,25 to dwa różne wykonania, mimo tej samej nominalnej średnicy gwintu.

Końcówki SG do różnych siłowników pneumatycznych

Końcówki widełkowe Festo są dopasowane do systemu akcesoriów stosowanych z siłownikami pneumatycznymi tego producenta. Dokumentacja Festo wskazuje zastosowanie SG między innymi przy siłownikach DSNU oraz DSBC, przy czym właściwy wariant należy dobrać na podstawie gwintu tłoczyska konkretnego siłownika. :contentReference[oaicite:6]{index=6}

Przykładowo dla siłowników DSNU o średnicach 12 i 16 mm stosowana jest końcówka SG-M6, dla DSNU-20 SG-M8, natomiast dla DSNU-25 oraz DSBC-32 odpowiednia jest końcówka SG-M10x1,25. Większe siłowniki DSBC wykorzystują odpowiednio większe gwinty tłoczysk. :contentReference[oaicite:7]{index=7}

Ruch wahliwy w jednej płaszczyźnie

Istotną cechą konstrukcji SG jest możliwość wykonania ruchu wahliwego w jednej płaszczyźnie. Jest to ważne w mechanizmach, w których siłownik nie pracuje względem elementu wykonawczego w stałym ustawieniu kątowym.

Końcówka widełkowa pozwala na obrót połączenia wokół osi sworznia. Nie należy jednak utożsamiać tego rozwiązania z przegubem kulowym. Jeżeli aplikacja wymaga kompensacji odchyłek kątowych w kilku kierunkach, Festo przewiduje do tego inne elementy, między innymi głowice przegubowe SGS z łożyskowaniem sferycznym. :contentReference[oaicite:8]{index=8}

SG a głowica przegubowa SGS

Końcówka SG i głowica SGS pełnią podobną funkcję jako elementy zakończenia tłoczyska, ale różnią się sposobem kompensacji ruchu. SG umożliwia ruch wahliwy w jednej płaszczyźnie, natomiast SGS wykorzystuje łożyskowanie sferyczne i pozwala na bardziej swobodne ustawienie połączenia.

Wybór pomiędzy tymi rozwiązaniami powinien wynikać z geometrii mechanizmu. Jeżeli ruch elementu roboczego odbywa się w jednej określonej płaszczyźnie, końcówka widełkowa może być odpowiednim rozwiązaniem. Przy wymaganej kompensacji odchyłek kątowych w większej liczbie kierunków należy rozważyć zastosowanie głowicy przegubowej lub odpowiedniego sprzęgła.

Zastosowanie końcówek widełkowych SG

Końcówki widełkowe SG Festo znajdują zastosowanie w układach pneumatyki przemysłowej, w których tłoczysko siłownika musi zostać połączone z ruchomym elementem maszyny. Mogą być wykorzystywane w mechanizmach dźwigniowych, zaciskach, układach podających, urządzeniach montażowych, mechanizmach otwierania i zamykania oraz innych aplikacjach wykorzystujących siłowniki pneumatyczne.

Przegubowe połączenie za pomocą sworznia pozwala przekazywać siłę osiową tłoczyska na mechanizm, przy jednoczesnym zachowaniu możliwości wychylenia połączenia w zakresie wynikającym z konstrukcji końcówki i współpracujących elementów.

Dobór końcówki widełkowej SG

Dobór odpowiedniej końcówki SG należy rozpocząć od sprawdzenia gwintu tłoczyska siłownika. Jest to podstawowy parametr decydujący o możliwości bezpośredniego zamontowania końcówki.

Następnie należy sprawdzić parametry części widełkowej, w szczególności wymiary otworu pod sworzeń, szerokość widełek oraz wymiary przestrzeni montażowej. Końcówka musi być kompatybilna nie tylko z tłoczyskiem, ale również z elementem mechanizmu, do którego będzie podłączona.

W przypadku aplikacji dynamicznych należy dodatkowo uwzględnić siłę działającą na połączenie, częstotliwość cykli oraz warunki pracy. Parametry mechaniczne konkretnego wariantu należy sprawdzać w jego dokumentacji technicznej.

Montaż końcówki widełkowej

Końcówkę SG należy nakręcić na gwint tłoczyska i ustawić w wymaganym położeniu. Po uzyskaniu właściwej orientacji należy zabezpieczyć połączenie zgodnie z wymaganiami dotyczącymi konkretnego siłownika i zastosowanej konstrukcji.

Część widełkową łączy się z elementem wykonawczym za pomocą sworznia. W zestawie Festo znajdują się odpowiednie elementy zabezpieczające, w tym bolec i pierścień zabezpieczający. :contentReference[oaicite:9]{index=9}

Podczas montażu należy zapewnić możliwość swobodnego ruchu przegubowego w wymaganej płaszczyźnie. Elementy mechanizmu nie powinny powodować dodatkowego obciążenia bocznego tłoczyska ani blokować ruchu końcówki.

Końcówka widełkowa a obciążenia boczne tłoczyska

Końcówka SG pozwala uzyskać przegubowe połączenie siłownika z mechanizmem, ale nie oznacza to, że tłoczysko może być dowolnie obciążane siłami poprzecznymi. Obciążenia boczne powinny być przejmowane przez odpowiednio zaprojektowane prowadzenie mechanizmu, a nie przez tłoczysko siłownika.

Przy projektowaniu układu należy więc zadbać o prawidłową geometrię prowadzenia elementu roboczego. Końcówka widełkowa powinna służyć do przenoszenia siły i realizacji przewidzianego ruchu przegubowego, a nie do kompensowania błędów konstrukcyjnych lub niewłaściwego prowadzenia obciążenia.

Warianty serii SG

Seria SG obejmuje szeroki zakres wariantów gwintowanych. W aktualnej ofercie Air-Com znajduje się 37 wariantów końcówek widełkowych SG, obejmujących zarówno wykonania metryczne, jak i calowe. :contentReference[oaicite:10]{index=10}

W ofercie występują również wykonania o oznaczeniach takich jak SG-6-32 i SG-10-32. Przy wyborze należy kierować się pełnym symbolem produktu, ponieważ pozornie podobne oznaczenia mogą oznaczać różne rodzaje gwintu. :contentReference[oaicite:11]{index=11}

Materiały i wykonanie

Standardowe końcówki widełkowe SG są wykonane ze stali ocynkowanej. Ocynkowana powierzchnia zapewnia ochronę materiału odpowiednią do zastosowań, dla których przeznaczona jest standardowa wersja produktu. Festo podaje również, że wykonanie standardowe jest wolne od miedzi i PTFE. :contentReference[oaicite:12]{index=12}

Dla aplikacji wymagających zwiększonej odporności na korozję Festo oferuje również oddzielną rodzinę CRSG – końcówki widełkowe w wykonaniu odpornym na korozję i kwasy, zgodne wymiarowo z ISO 8140. Nie należy utożsamiać standardowych końcówek SG z wariantami CRSG. :contentReference[oaicite:13]{index=13}

Kompletne połączenie tłoczyska z mechanizmem

Końcówka widełkowa jest jednym z elementów, które można wykorzystać do wykonania kompletnego połączenia tłoczyska siłownika z mechanizmem. W zależności od konstrukcji układu można ją połączyć z odpowiednim sworzniem oraz elementem wykonawczym.

Festo oferuje również inne rodzaje zakończeń tłoczyska, takie jak głowice przegubowe SGS oraz sprzęgła Flexo FK. Pozwalają one dobrać sposób połączenia do wymaganej geometrii i rodzaju ruchu. :contentReference[oaicite:14]{index=14}

Parametry techniczne serii SG

• Producent: Festo
• Seria: SG
• Typ: końcówka widełkowa / głowica widełkowa
• Zastosowanie: zakończenie tłoczyska siłownika pneumatycznego
• Funkcja: połączenie tłoczyska z mechanizmem wykonawczym
• Rodzaj ruchu: ruch wahliwy w jednej płaszczyźnie
• Połączenie z mechanizmem: sworzniowe
• Materiał wykonania standardowego: stal ocynkowana
• Elementy w zestawie: końcówka widełkowa, bolec, pierścień zabezpieczający, nakrętka sześciokątna
• Warianty gwintu: metryczne oraz calowe, zależnie od wykonania
• Przykładowe gwinty metryczne: M4–M48x2, zależnie od wariantu
• Zgodność: RoHS
• Zawartość miedzi i PTFE: brak w wykonaniu standardowym

Dokładne wymiary, dopuszczalne obciążenia, średnica sworznia, długość oraz pozostałe parametry mechaniczne zależą od konkretnego wariantu SG. Przed zamówieniem należy sprawdzić dane techniczne wybranego wykonania.

Końcówki widełkowe SG Festo – połączenie tłoczyska z mechanizmem

Końcówki widełkowe serii SG Festo są przeznaczone do wykonywania przegubowych połączeń pomiędzy tłoczyskiem siłownika pneumatycznego a elementem wykonawczym. Konstrukcja widełkowa i połączenie sworzniowe umożliwiają ruch wahliwy siłownika w jednej płaszczyźnie, co pozwala zastosować je w wielu mechanizmach automatyki przemysłowej.

Szeroki wybór gwintów umożliwia dopasowanie końcówki do różnych siłowników i konstrukcji tłoczysk. Przy wyborze należy sprawdzić przede wszystkim rodzaj i wymiar gwintu, wymiary części widełkowej, średnicę sworznia oraz wymagany zakres ruchu.

Standardowe wykonania SG są wykonane ze stali ocynkowanej i dostarczane wraz z elementami niezbędnymi do wykonania połączenia sworzniowego. Do aplikacji wymagających wyższej odporności na korozję Festo przewiduje osobną serię CRSG. :contentReference[oaicite:15]{index=15}
