Licznik gazów przemysłowych SDN11DGXFRKG/US-100 (SD8601) - IFM

SKU: OC-IFM016456 MPN: SD8601
Producent: IFM
Cena netto/szt. 4 171,05 zł
5 130,39 zł brutto/szt.
Licznik gazów przemysłowych SDN11DGXFRKG/US-100 (SD8601) - IFM
4 171,05 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Licznik gazów przemysłowych SDN11DGXFRKG/US-100 (SD8601) - IFM

  • Precyzyjny pomiar przepływu, zużycia, ciśnienia i temperatury medium
  • Duża dokładność, powtarzalność i dynamika pomiarów
  • Do wykrywania argonu (Ar), dwutlenku węgla (CO2), Azotu (N2) i sprężonego powietrza
  • Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
  • Możliwość obracania wyświetlacza w celu optymalnego wyosiowania
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Zakres pomiarowy
25...7945 scfh0,4...132,4 scfm1,2...340,2 ft/s
Przyłącze procesowepołączenie gwintowane 1" NPT gwint zewnętrzny DN25

Aplikacja

Aplikacjado aplikacji przemysłowych
MediaArgon (Ar); dwutlenek węgla (CO2); azot (N2); sprężone powietrze
Temperatura medium[°F]14...140
Minimalne ciśnienie niszczące[psi]928
Wytrzymałość na ciśnienie[psi]232
MAWP (dla aplikacji zgodnych z CRN)[bar]10,5

Dane elektryczne

Napięcie zasilania[V]18...30 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 80
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]1

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wejścia

Wejściaresetowanie licznika

Wyjścia

Sygnał wyjściowysygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]150; (na wyjście)
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany)
Maks. obciążenie[Ω]500
Wyjście impulsowePomiar poboru
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy
25...7945 scfh0,4...132,4 scfm1,2...340,2 ft/s
Zakres wyświetlacza
0...9535 scfh0...158,9 scfm0...408,2 ft/s
Rozdzielczość
5 scfh0,1 scfm0,2 ft/s
Punkt przełączania SP
69...7943 scfh1,1...132,4 scfm3...340,1 ft/s
Punkt resetu rP
30...7904 scfh0,5...131,7 scfm1,3...338,4 ft/s
Punkt początkowy wyjścia analogowego ASP
0...6357 scfh0...105,9 scfm0...272,2 ft/s
Punkt końcowy wyjścia analogowego AEP
1589...7946 scfh26,5...132,4 scfm68...340,2 ft/s
Odcięcie przy niskim przepływie LFC
9...85 scfh0,2...1,4 scfm0,4...3,6 ft/s
Krok
1 scfh0,1 scfm0,1 ft/s
Monitoring ciśnienia
Zakres pomiarowy[psi]-15...232
Zakres wyświetlacza[psi]-15...290
Rozdzielczość[psi]1
Punkt przełączania SP[psi]-13...232
Punkt resetu rP[psi]-15...231
Wyjście analogowe / dolna wartość[psi]-15...186
Wyjście analogowe / górna wartość[psi]32...232
W krokach co[psi]1
Monitoring przepływu
Zakres pomiarowy
0...100000000 m³0...353146667,2 scf
Zakres wyświetlacza
0...100000000 m³0...353146667,2 scf
Punkt przełączania SP
0,001...10000000 m³0,05...353146667,2 scf
Wartość impulsu
0,001...10000000 m³0,05...353146667,2 scf
W krokach co
0,0001 m³0,005 scf
Długość impulsu[s]0,007...2
Monitoring temperatury
Zakres pomiarowy
-10...60 °C14...140 °F
Zakres wyświetlacza
-24...74 °C-11,2...165,2 °F
Rozdzielczość
0,2 °C0,5 °F
Punkt przełączania SP
-9,7...60 °C14,6...140 °F
Punkt resetu rP
-10...59,7 °C14...139,4 °F
Wyjście analogowe / dolna wartość
-10...46 °C14...114,8 °F
Wyjście analogowe / górna wartość
4...60 °C39,2...140 °F
W krokach co
0,1 °C0,1 °F

Dokładność / odchylenie

Współczynnik temperaturowy[1/K]± 0,07 % MW
Dokładność (w zakresie pomiarowym)± (6 % MW + 0,6 % MEW); (przy temperaturze medium 73 °F)
Powtarzalność± (0,4 % MW + 0,1 % MEW)
Monitoring ciśnienia
Powtarzalność[% wartości końcowej]± 0,2
Odchyłka od charakterystyki[% wartości końcowej]< ± 0,5; (BFSL = najlepiej dopasowana linia prosta (Best Fit Straight Line))
Największy TEMPCO okresu[% MEW / 10 K]± 0,3
Największy TEMPCO punktu zerowego[% MEW / 10 K]± 0,1
Monitoring temperatury
Dokładność[K]± 0,5; (przy przepływach medium w granicy zakresu pomiarowego)

Czasy reakcji

Czas reakcji[s]0,1; (dAP = 0)
Tłumienie wartości procesowej dAP[s]0...5
Monitoring ciśnienia
Czas reakcji[s]0,05
Monitoring temperatury
Odpowiedź dynamiczna T05 / T09[s]T09 = 0,5

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; wyjście prądowe / impulsowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; totalizer

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9 CDV
ProfilDigital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych8
Ilość danych binarnych2
Min.czas cyklu procesu[ms]7,2
Obsługiwane DeviceID
Typ działaniaDeviceID
default1292

Warunki pracy

Temperatura otoczenia[°F]32...140
Temperatura składowania[°C]-4...185
Maks. wilgotność względna powietrza[%]90
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
DIN EN 60947-5-9
Odporność na wibracje
DIN EN 68000-2-65 g (10...2000 Hz)
MTTF[lata]183
Dopuszczenie UL
Dopuszczenie UL numerI012
Numer ULE174189
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany w gazach stabilnych lub cieczach grupy 2

Dane mechaniczne

Waga[g]1608,8
Obudowaprostopadłościan

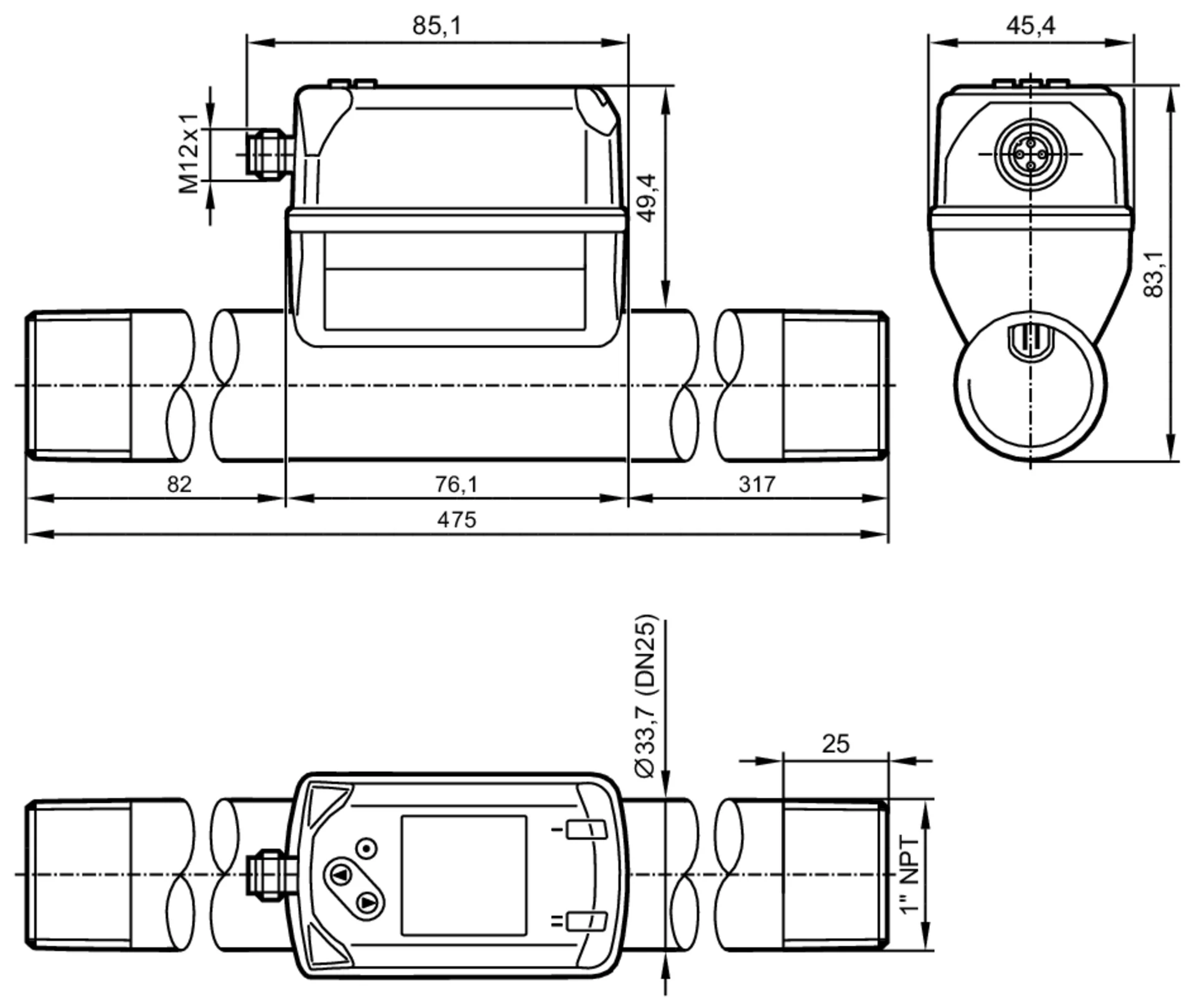

Wymiary[mm]475 x 45,4 x 83,1
MateriałPBT+PC-GF30; PPS GF40; stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); stal (1.5523) ocynkowana; mosiądz (2.0401); FKM
Materiały części w kontakcie z mediumstal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); FKM; ceramika szkło matowe; PPS GF40; Al2O3 (ceramika); akrylanowy
Przyłącze procesowepołączenie gwintowane 1" NPT gwint zewnętrzny DN25

Wyświetlacze / elementy robocze

Wyświetlacz
Kolorowy wyświetlacz 1,44", 128 x 128 pikseli
2 x LED, kolor żółty

Uwagi

Uwagi
MW = Wielkość mierzona
MEW = Końcowa wartość zakresu pomiarowego
Warunki standardowe: 1013.25 mbar / 15 °C / wilgotność względna 0 %
Informacje na temat instalacji i funkcjonowaniu zawarto w instrukcjach obsługi.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A
