Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane 1/2" NPT gwint zewnętrzny DN15 |
Aplikacja
| Aplikacja | do aplikacji przemysłowych |
| Media | Argon (Ar); dwutlenek węgla (CO2); azot (N2); sprężone powietrze |
| Temperatura medium[°F] | 14...140 |
| Minimalne ciśnienie niszczące[psi] | 928 |
| Wytrzymałość na ciśnienie[psi] | 232 |
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 9,7 |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 80 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 1 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wejścia
| Wejścia | resetowanie licznika |
Wyjścia
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 150; (na wyjście) |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) |
| Maks. obciążenie[Ω] | 500 |
| Wyjście impulsowe | Pomiar poboru |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| |||
| Zakres wyświetlacza |
| |||
| Rozdzielczość |
| |||
| Punkt przełączania SP |
| |||
| Punkt resetu rP |
| |||
| Punkt początkowy wyjścia analogowego ASP |
| |||
| Punkt końcowy wyjścia analogowego AEP |
| |||
| Odcięcie przy niskim przepływie LFC |
| |||
| Krok |
|
| Monitoring ciśnienia | |
|---|---|
| Zakres pomiarowy[psi] | -15...232 |
| Zakres wyświetlacza[psi] | -15...290 |
| Rozdzielczość[psi] | 1 |
| Punkt przełączania SP[psi] | -13...232 |
| Punkt resetu rP[psi] | -15...231 |
| Wyjście analogowe / dolna wartość[psi] | -15...186 |
| Wyjście analogowe / górna wartość[psi] | 32...232 |
| W krokach co[psi] | 1 |
| Monitoring przepływu | |||
|---|---|---|---|
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Punkt przełączania SP |
| ||
| Wartość impulsu |
| ||
| W krokach co |
| ||
| Długość impulsu[s] | 0,002...2 |
| Monitoring temperatury | |||
|---|---|---|---|
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Wyjście analogowe / dolna wartość |
| ||
| Wyjście analogowe / górna wartość |
| ||
| W krokach co |
|
Dokładność / odchylenie
| Współczynnik temperaturowy[1/K] | ± 0,07 % MW |
| Dokładność (w zakresie pomiarowym) | ± (6 % MW + 0,6 % MEW) |
| Powtarzalność | ± (0,4 % MW + 0,1 % MEW) |
| Monitoring ciśnienia | |
|---|---|
| Powtarzalność[% wartości końcowej] | ± 0,2 |
| Odchyłka od charakterystyki[% wartości końcowej] | < ± 0,5; (BFSL = najlepiej dopasowana linia prosta (Best Fit Straight Line)) |
| Największy TEMPCO okresu[% MEW / 10 K] | ± 0,3 |
| Największy TEMPCO punktu zerowego[% MEW / 10 K] | ± 0,1 |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 0,5; (przy przepływach medium w granicy zakresu pomiarowego) |
Czasy reakcji
| Czas reakcji[s] | 0,1; (dAP = 0) |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring ciśnienia | |
|---|---|
| Czas reakcji[s] | 0,05 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 0,5 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; wyjście prądowe / impulsowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; totalizer |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Profil | Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000) | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 8 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 7,2 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°F] | 32...140 |
| Temperatura składowania[°F] | -4...185 |
| Maks. wilgotność względna powietrza[%] | 90 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||
| Odporność na wibracje |
| ||||
| MTTF[lata] | 183 | ||||
| Dopuszczenie UL |
| ||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany w gazach stabilnych lub cieczach grupy 2 |
Dane mechaniczne
| Waga[g] | 742,5 |
| Obudowa | prostopadłościan |

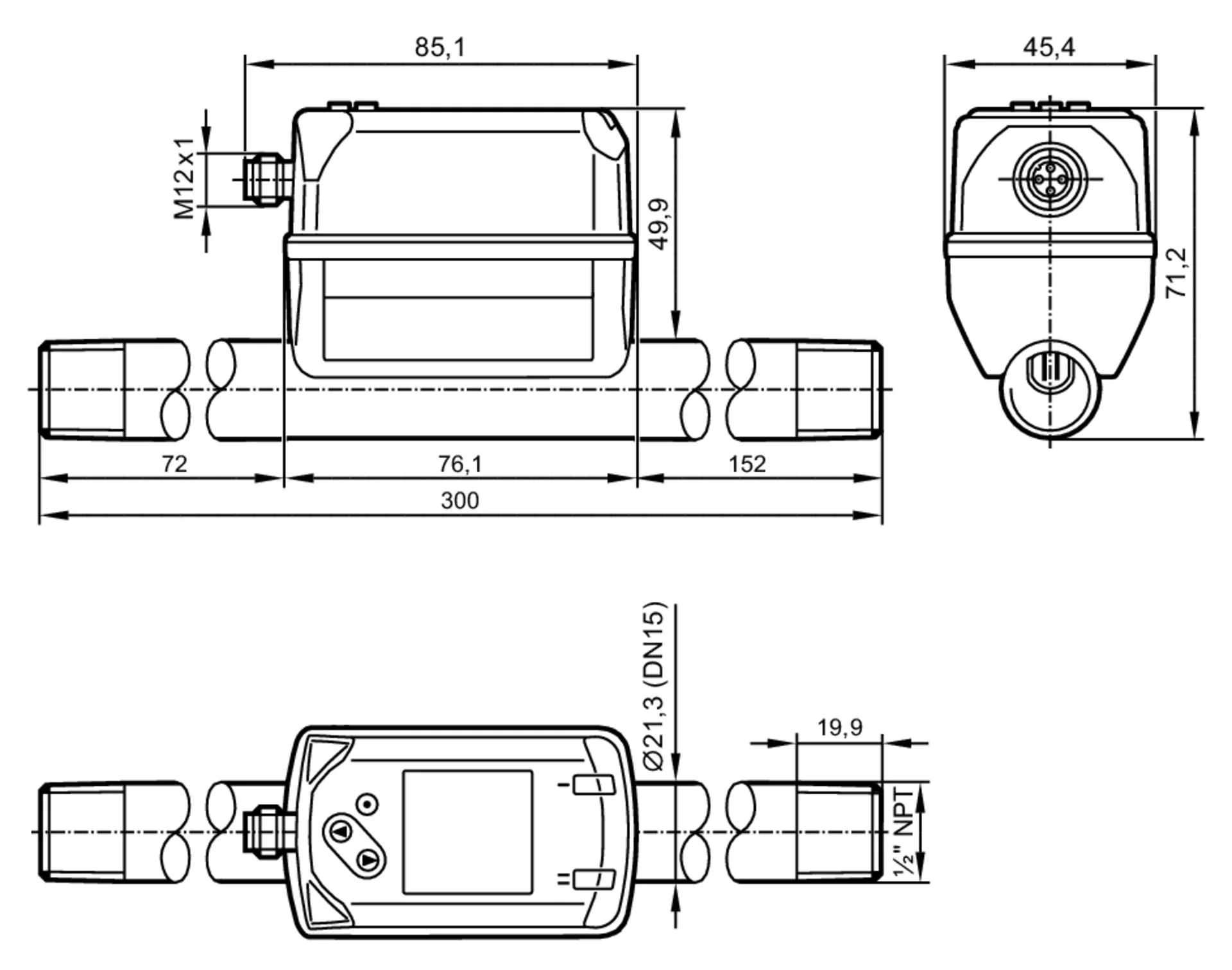

| Wymiary[mm] | 300 x 45,4 x 71,2 |
| Materiał | PBT+PC-GF30; PPS GF40; stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); stal (1.5523) ocynkowana; mosiądz (2.0401); FKM |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); FKM; ceramika szkło matowe; PPS GF40; Al2O3 (ceramika); akrylanowy |
| Przyłącze procesowe | połączenie gwintowane 1/2" NPT gwint zewnętrzny DN15 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi |
| ||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
