Zdjęcie produktu ma charakter poglądowy

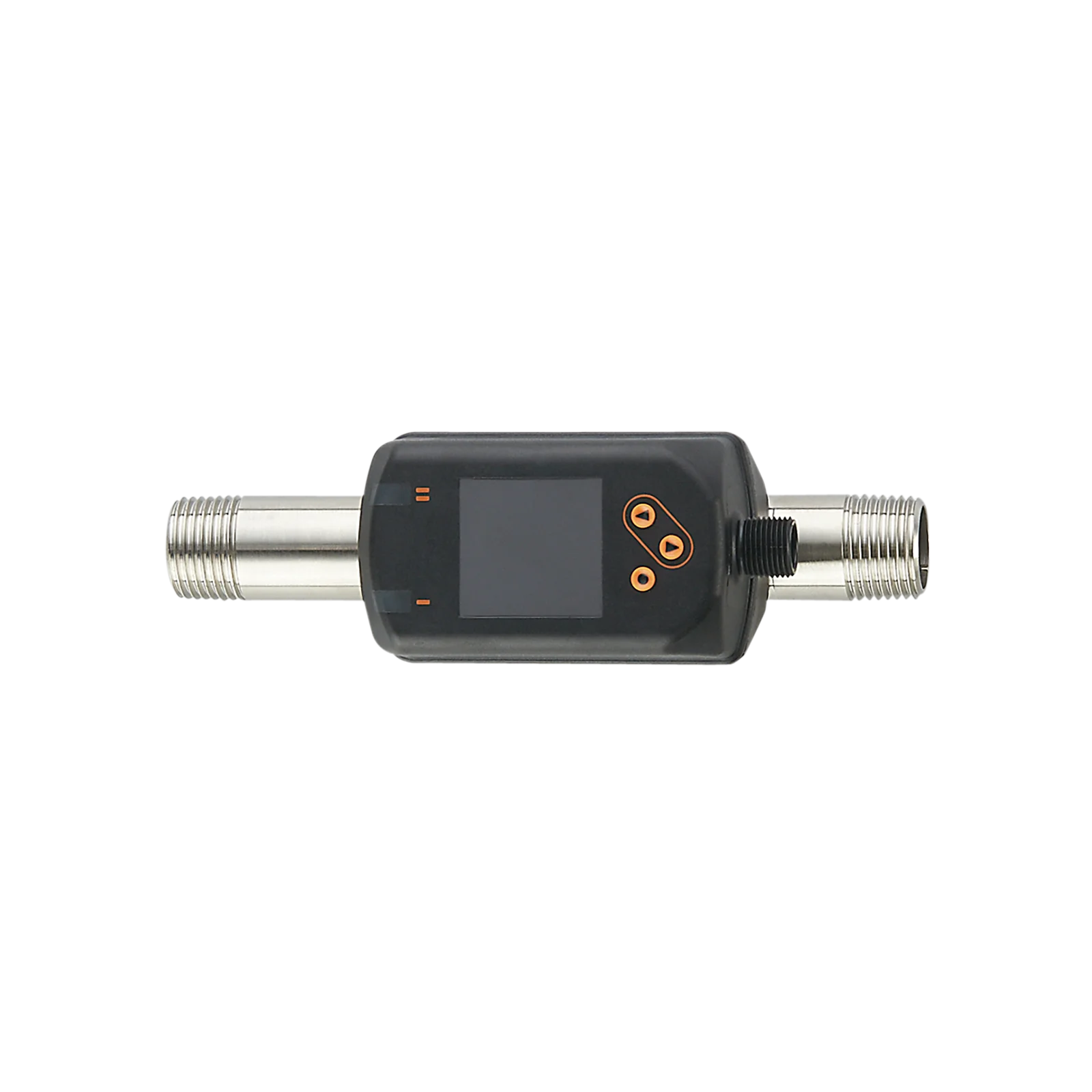

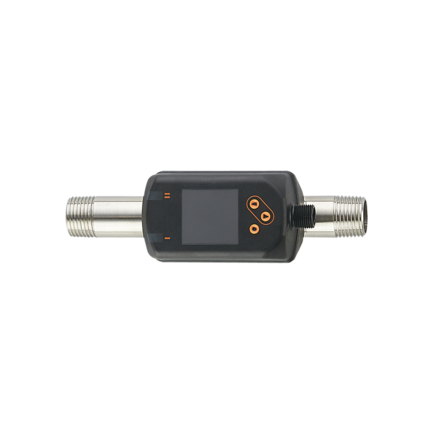

Miernik sprężonego powietrza SDR12DGXFRKG/US-100 (SD6020) - IFM
SKU: OC-IFM016437
MPN: SD6020
Producent:
IFM
Cena netto/szt.
1 565,10 zł
1 925,07 zł
brutto/szt.
.png)
Opis produktu - Miernik sprężonego powietrza SDR12DGXFRKG/US-100 (SD6020) - IFM
- Dokładny pomiar przepływu, poboru i temperatury medium
- wysoka powtarzalność i dynamika pomiaru
- Do wykrywania sprężonego powietrza w zastosowaniach przemysłowych
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Możliwość obracania wyświetlacza w celu optymalnego wyosiowania
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane R 1/2 gwint zewnętrzny DN15 |
Aplikacja
| Aplikacja | do aplikacji przemysłowych | ||
| Media | sprężone powietrze | ||
| Temperatura medium[°C] | -10...60 | ||
| Minimalne ciśnienie niszczące |
| ||
| Wytrzymałość na ciśnienie |
| ||
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 16 |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 80 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 1 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wejścia
| Wejścia | resetowanie licznika |
Wyjścia
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 150; (na wyjście) |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) |
| Maks. obciążenie[Ω] | 500 |
| Wyjście impulsowe | Pomiar poboru |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| |||
| Zakres wyświetlacza |
| |||
| Rozdzielczość |
| |||
| Punkt przełączania SP |
| |||
| Punkt resetu rP |
| |||
| Punkt początkowy wyjścia analogowego ASP |
| |||
| Punkt końcowy wyjścia analogowego AEP |
| |||
| Odcięcie przy niskim przepływie LFC |
| |||
| Krok |
|
| Monitoring przepływu | |||
|---|---|---|---|
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Punkt przełączania SP |
| ||
| Wartość impulsu |
| ||
| W krokach co |
| ||
| Długość impulsu[s] | 0,002...2 |
| Monitoring temperatury | |||
|---|---|---|---|
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Wyjście analogowe / dolna wartość |
| ||
| Wyjście analogowe / górna wartość |
| ||
| W krokach co |
|
Dokładność / odchylenie
| Współczynnik temperaturowy[1/K] | ± 0,07 % MW |
| Dokładność (w zakresie pomiarowym) | ± (15 % MW + 1,5 % MEW); (wartość maksymalna osiągana dla jakości powietrza 344 (DIN8573-1:2010); w przypadku stosowania rur o klasie tolerancji T3 / T4; rury wlotowe i wylotowe bez krawędzi i nagłych zmian średnicy; wewnętrzna powierzchnia rury bez zadziorów) |
| Powtarzalność | ± 1,5 % MW |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 0,5; (przy przepływach medium w granicy zakresu pomiarowego) |
Czasy reakcji
| Czas reakcji[s] | 0,1; (dAP = 0) |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 0,5 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; wyjście prądowe / impulsowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; totalizer |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Profil | Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000) | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 6 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 5,9 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | 0...60 |
| Temperatura składowania[°C] | -20...85 |
| Maks. wilgotność względna powietrza[%] | 90 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||||
| Zatwierdzenie CPA |
| ||||||||||||
| Odporność na wibracje |
| ||||||||||||
| MTTF[lata] | 195 | ||||||||||||
| Dopuszczenie UL |
| ||||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany w gazach stabilnych lub cieczach grupy 2 |
Dane mechaniczne
| Waga[g] | 546,5 |
| Obudowa | prostopadłościan |

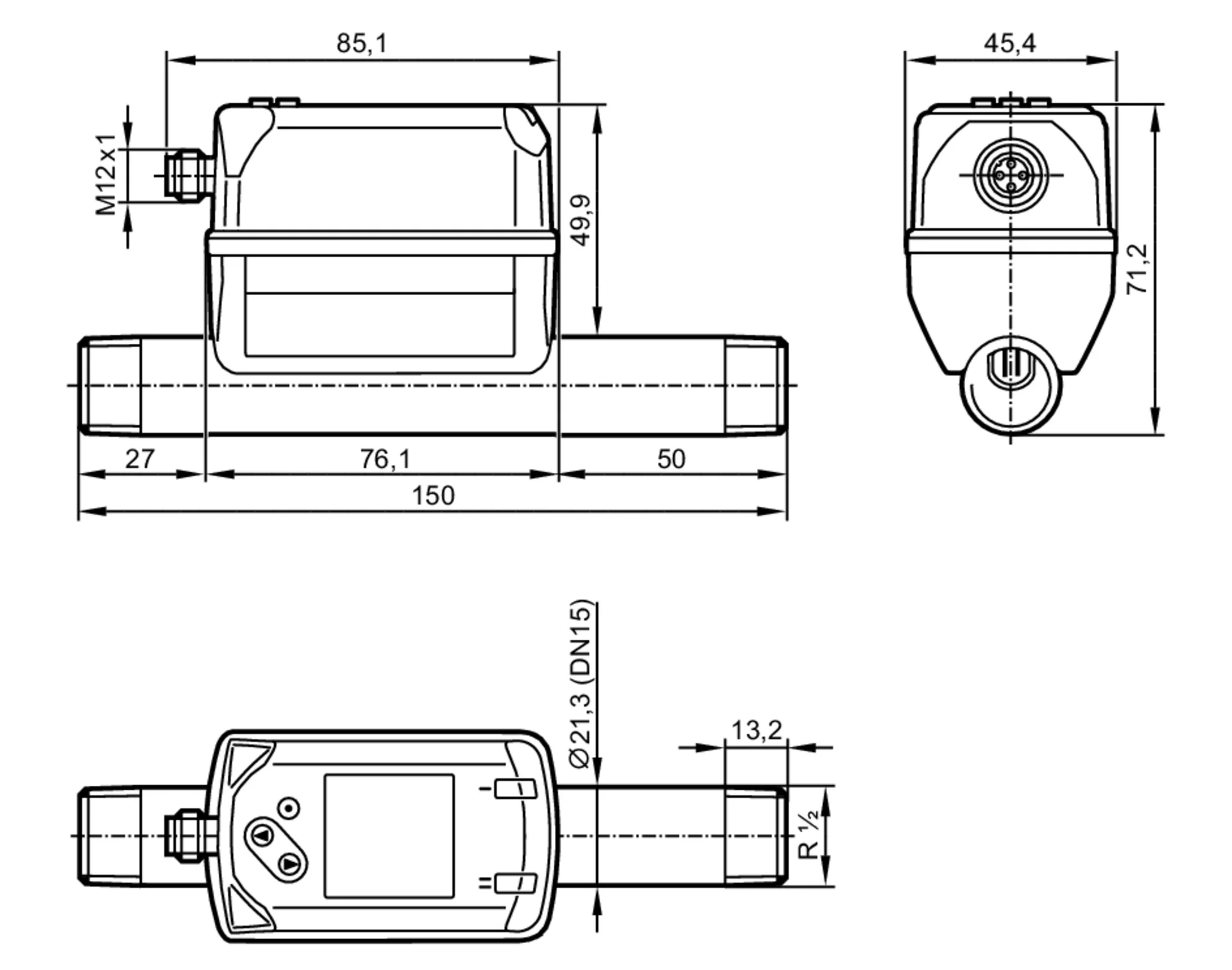

| Wymiary[mm] | 150 x 45,4 x 71,2 |
| Materiał | PBT+PC-GF30; PPS GF40; stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); stal (1.5523) ocynkowana; mosiądz (2.0401); FKM |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); FKM; ceramika szkło matowe; PPS GF40; akrylanowy |
| Przyłącze procesowe | połączenie gwintowane R 1/2 gwint zewnętrzny DN15 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi |
| ||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Parametry techniczne - Miernik sprężonego powietrza SDR12DGXFRKG/US-100 (SD6020) - IFM
Nr kat.
OC-IFM016437
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
