Listwy rozdzielające dwustronne PN 16 – Air-Com

Dwustronne listwy rozdzielające Air-Com to kompaktowe kolektory przeznaczone do rozprowadzania medium z jednego układu zasilającego do kilku niezależnych przyłączy. Konstrukcja z wyjściami rozmieszczonymi po dwóch stronach korpusu ułatwia uporządkowane prowadzenie instalacji i pozwala podłączyć kilka odbiorników do wspólnego punktu zasilania.

Listwy wykonane są z anodowanego aluminium i występują w różnych konfiguracjach gwintów oraz liczby przyłączy. Rodzina obejmuje warianty z gwintami G, a także wykonania wykorzystujące gwinty G i M5. Ciśnienie nominalne dla tej rodziny wynosi PN 16 bar.

Do rozdzielania medium na kilka przyłączy

Podstawowym zadaniem listwy jest rozdzielenie medium na kilka punktów odbiorczych. Zamiast wykonywać rozbudowane rozgałęzienie z wielu trójników, złączek i dodatkowych odcinków instalacji, można zastosować jeden kompaktowy kolektor.

Takie rozwiązanie upraszcza konstrukcję układu i pozwala zgromadzić kilka przyłączy w jednym miejscu. Jest to szczególnie przydatne w instalacjach pneumatycznych, w których z jednego źródła sprężonego powietrza trzeba zasilić kilka przewodów, zaworów, siłowników lub innych odbiorników.

Dwustronny układ przyłączy

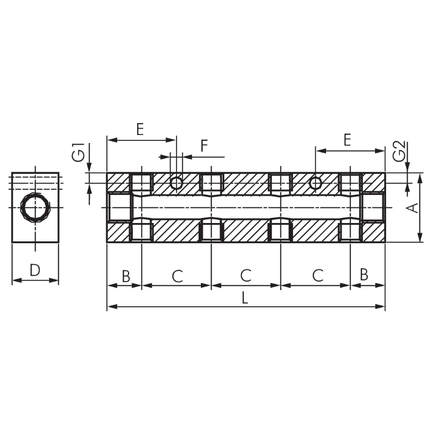

Cechą charakterystyczną tej rodziny jest dwustronne rozmieszczenie przyłączy odbiorczych. Pozwala ono wyprowadzać przewody po dwóch stronach korpusu listwy, co może ułatwić prowadzenie instalacji i ograniczyć konieczność wykonywania ciasnych łuków przewodów.

Dwustronna konstrukcja sprawdza się zwłaszcza wtedy, gdy odbiorniki znajdują się po różnych stronach kolektora. Odpowiednie rozmieszczenie przewodów może również ułatwić późniejszy dostęp do poszczególnych połączeń podczas prac serwisowych.

Przed wyborem listwy warto więc uwzględnić nie tylko liczbę potrzebnych wyjść, ale również planowany kierunek prowadzenia przewodów i ilość miejsca dostępnego wokół kolektora.

Dwa przyłącza na końcach listwy

Listwy posiadają również dwa przyłącza umieszczone na końcach korpusu. Taka konstrukcja daje większą swobodę podczas projektowania sposobu doprowadzenia medium do kolektora.

W zależności od budowy instalacji możliwe jest wykorzystanie odpowiedniego przyłącza końcowego i dostosowanie sposobu podłączenia listwy do rozmieszczenia pozostałych komponentów.

Jeżeli w konkretnej konfiguracji któreś przyłącze nie jest wykorzystywane, sposób jego zamknięcia należy dobrać odpowiednio do rodzaju gwintu, medium i parametrów pracy instalacji.

Gwinty G oraz M5 zależnie od wariantu

Rodzina obejmuje różne konfiguracje przyłączy. Dostępne są wykonania z gwintami G, a także mniejsze warianty wykorzystujące kombinację gwintów G i M5.

Przykładowe konfiguracje obejmują listwy z dwoma przyłączami G1/4 i czterema przyłączami G1/8, a także wykonania z przyłączami G1/8 oraz wyjściami M5.

Nie każda kombinacja rozmiarów i liczby przyłączy występuje w każdym wykonaniu, dlatego przy zakupie należy kierować się parametrami wybranego wariantu.

Różna liczba przyłączy odbiorczych

Listwy rozdzielające dostępne są w wariantach różniących się liczbą przyłączy odbiorczych. Pozwala to dobrać kolektor do liczby elementów, które mają być zasilane z jednego punktu instalacji.

Dobór odpowiedniej liczby wyjść pozwala uniknąć stosowania niepotrzebnie dużego kolektora, a jednocześnie daje możliwość uporządkowanego rozmieszczenia przyłączy w jednym miejscu.

Jeżeli planowana jest późniejsza rozbudowa instalacji, można również uwzględnić potrzebę pozostawienia dodatkowych wolnych przyłączy. Nieużywane wyjścia powinny zostać prawidłowo zamknięte odpowiednio dobranymi elementami.

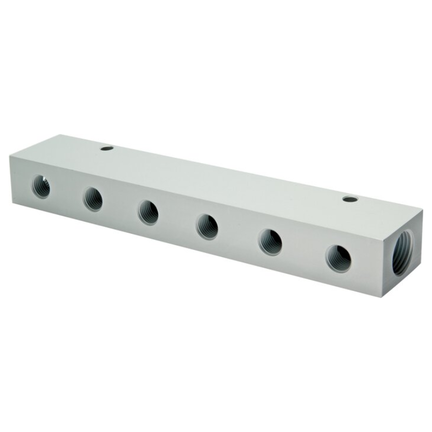

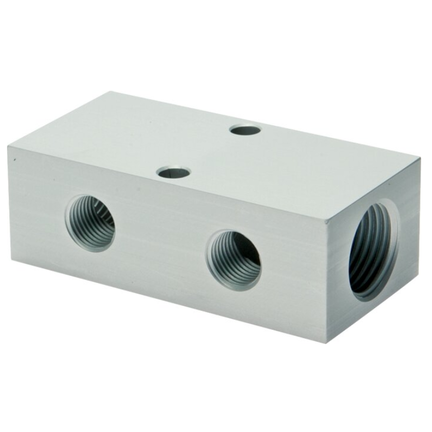

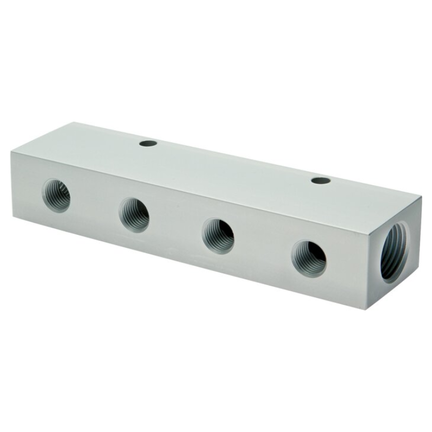

Korpus z anodowanego aluminium

Listwy wykonane są z anodowanego aluminium. Materiał ten pozwala uzyskać stosunkowo lekką i kompaktową konstrukcję kolektora, co jest korzystne przy montażu w maszynach, urządzeniach oraz instalacjach pneumatycznych.

Przy zastosowaniu listwy należy uwzględnić zgodność materiałową z medium oraz warunkami występującymi w konkretnej instalacji. Jeżeli kolektor ma pracować z medium innym niż sprężone powietrze, należy wcześniej zweryfikować możliwość jego zastosowania w takich warunkach.

Ciśnienie nominalne PN 16 bar

Listwy rozdzielające należące do tej rodziny posiadają ciśnienie nominalne PN 16 bar. Parametr ten należy uwzględnić podczas projektowania i doboru komponentów instalacji.

Nie oznacza to jednak, że kompletna instalacja może automatycznie pracować przy ciśnieniu 16 bar. Należy również sprawdzić dopuszczalne parametry przewodów, złączek, zaworów, uszczelnień oraz wszystkich odbiorników podłączonych do kolektora.

Jak dobrać odpowiednią listwę rozdzielającą?

Dobór należy rozpocząć od określenia liczby wymaganych punktów odbiorczych oraz rozmiarów przyłączy występujących w instalacji. Następnie warto uwzględnić sposób prowadzenia przewodów po obu stronach kolektora.

Przed wyborem konkretnego wariantu należy sprawdzić przede wszystkim:

• liczbę przyłączy odbiorczych,
• rozmiary gwintów przyłączy końcowych,
• rozmiary gwintów przyłączy odbiorczych,
• rodzaj gwintów G lub M5 zależnie od wariantu,
• rozmieszczenie przyłączy po obu stronach listwy,
• ciśnienie robocze instalacji,
• medium występujące w układzie,
• ilość miejsca dostępnego do montażu kolektora i podłączenia przewodów,
• parametry wszystkich elementów współpracujących.

Zastosowanie w instalacjach pneumatycznych

Dwustronne listwy rozdzielające mogą być wykorzystywane przede wszystkim do rozdziału sprężonego powietrza w instalacjach pneumatycznych. Pozwalają utworzyć centralny punkt, z którego medium jest kierowane do kilku odbiorników.

Mogą znaleźć zastosowanie między innymi w maszynach, urządzeniach produkcyjnych, stanowiskach technologicznych oraz innych układach, w których kilka elementów pneumatycznych wymaga zasilania ze wspólnej linii.

Do poszczególnych wyjść można podłączać odpowiednio dobrane złączki i przewody prowadzące medium do kolejnych elementów instalacji.

Uporządkowane prowadzenie przewodów

Zastosowanie listwy rozdzielającej pozwala skupić kilka punktów przyłączeniowych w jednym miejscu. Może to znacznie uprościć układ przewodów w porównaniu z instalacją wykonaną z wielu oddzielnych rozgałęzień.

Dwustronne rozmieszczenie wyjść daje dodatkową możliwość rozdzielenia przewodów na dwa kierunki. Jest to przydatne szczególnie w maszynach i szafach, w których odbiorniki znajdują się po obu stronach punktu rozdziału.

Uporządkowane rozmieszczenie przyłączy może również ułatwić identyfikację poszczególnych obwodów oraz późniejsze wykonywanie prac serwisowych.

Listwa rozdzielająca a pojedyncze trójniki

W instalacji wymagającej wielu odgałęzień zastosowanie jednego kolektora może być wygodniejszym rozwiązaniem niż budowanie rozdziału z kilku pojedynczych trójników.

Listwa skupia wiele przyłączy w jednym korpusie, dzięki czemu można ograniczyć liczbę dodatkowych elementów pośrednich i zaplanować rozdział medium w bardziej uporządkowany sposób.

Ostateczny wybór pomiędzy kolektorem a pojedynczymi elementami rozgałęziającymi powinien wynikać z konstrukcji instalacji, wymaganej liczby wyjść, dostępnej przestrzeni oraz sposobu prowadzenia przewodów.

Najważniejsze cechy dwustronnych listew rozdzielających Air-Com

• przeznaczenie do rozdzielania medium na kilka przyłączy,
• dwustronne rozmieszczenie wyjść odbiorczych,
• dwa przyłącza na końcach korpusu,
• 20 wariantów w rodzinie produktowej,
• różne liczby i rozmiary przyłączy,
• gwinty G oraz wykonania łączące gwinty G i M5,
• korpus z anodowanego aluminium,
• ciśnienie nominalne PN 16 bar,
• kompaktowa konstrukcja umożliwiająca uporządkowanie punktów rozdziału medium,
• możliwość prowadzenia przewodów po obu stronach kolektora.

Montaż listwy rozdzielającej

Przed montażem należy zaplanować położenie kolektora w taki sposób, aby możliwe było wygodne doprowadzenie zasilania oraz podłączenie przewodów do przyłączy rozmieszczonych po obu stronach korpusu.

Należy sprawdzić zgodność wszystkich gwintów i zastosować sposób uszczelnienia odpowiedni do rodzaju połączenia, medium oraz parametrów pracy instalacji. Niewykorzystywane przyłącza powinny zostać prawidłowo zamknięte odpowiednimi korkami lub innymi elementami przeznaczonymi do danego połączenia.

Przewody należy prowadzić w taki sposób, aby nie powodowały nadmiernych obciążeń mechanicznych na złączkach i korpusie listwy. Warto również zachować dostęp umożliwiający późniejsze dokręcanie, wymianę lub odłączanie poszczególnych elementów.

Po zakończeniu montażu, a przed rozpoczęciem normalnej pracy instalacji, należy sprawdzić prawidłowość wykonania oraz szczelność wszystkich połączeń.

Parametry całego układu

Ciśnienie nominalne PN 16 bar dotyczy listwy rozdzielającej, natomiast dopuszczalne parametry kompletnej instalacji zależą również od pozostałych zastosowanych komponentów.

Należy uwzględnić parametry przewodów, złączek, zaworów, uszczelnień i odbiorników podłączonych do poszczególnych wyjść. Dopuszczalne ciśnienie oraz temperatura pracy całego układu są ograniczone przez element o najniższych dopuszczalnych parametrach.
