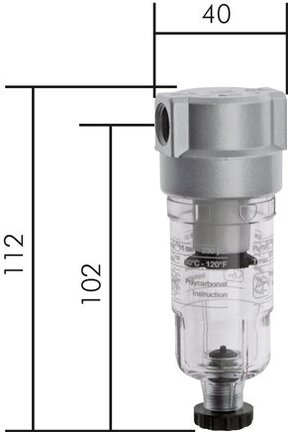

Minifiltr G1/4, zbiornik z tworzywa sztucznego DF01AM

FILTRY SPRĘŻONEGO POWIETRZA MINI G 1/8" i G 1/4"

Zastosowanie filtrów sprężonego powietrza miniaturowych G 1/8" i G 1/4"

• Filtry sprężonego powietrza miniaturowe z gwintami G 1/8" i G 1/4" to niezbędne wyposażenie układów pneumatycznych
• Ze względu na wielkość gwintów przeznaczone są do stosowania w układach pneumatycznych o niewielkich przepływach
• Filtry Mini G 1/8 i G 1/4" służą do oczyszczenia sprężonego powietrza z zanieczyszczeń stałych (np. pyły, kurz, rdza)
• Filtry sprężonego powietrza Mini w ograniczonym stopniu usuwają wodę i olej wykorzystując efekt cyklonowego zawirowania strugi powietrza
• Odpowiedni poziom filtracji  gwarantuje właściwą pracę elementów pneumatyki, wpływa na uniknięcie awarii i przestojów maszyn i urządzeń, wydłuża trwałości elementów pneumatyki

Zasada działania:

Filtracja cząstek stałych przez wkład filtra ze spieku, filtracja zanieczyszczeń płynnych z wykorzystaniem siły odśrodkowej zawirowanej strugi powietrza

Wkłady filtrujące:

Do filtrów miniaturowych dostępne są zapasowe wkłady filtrujące: FILTER DF00-5 (zobacz)

Dane techniczne:

• Materiały: korpus - odlew ciśnieniowy z cynku Z410, zbiornik kondensatu: poliwęglan (dostępna wersja ze zbiornikiem metalowym bez wskaźnika)

• Medium robocze: sprężone powietrze, gazy neutralne
• Sposób montażu: indywidualnie przewodowo
• Zakres temperatur pracy: -10°C do +60°C
• Dokładność filtracji: 5 µm
• Sposób usuwania kondensatu: półautomatyczny *
• Zasada działania półautomatycznego zrzutu kondensatu: jeżeli ciśnienie wejściowe spadnie poniżej minimalnego ciśnienia wejściowego (ok. 1 bar) zawór spustowy automatycznie się otwiera *
• Ciśnienie wejściowe: 1,5 - 16 bar (z metalowym zbiornikiem 1,5 - 25 bar)

• Przepływ: 800 l/min
• Maks. ilość kondensatu w zbiorniku: 16 cm³

• ATEX: materialy eksploatacyjne bez własnego potencjalnego źródła zapłonu w odniesieniu do dyrektywy 2014/34/UE

• Opcje wykonania: wersje ze zbiornikiem metalowym bez wskaźnika - DF00M (G 1/8") i DF01M (G 1/4")

* nie należy dokręcać śruby spustowej do oporu gdyż może to spowodować brak otwarcia zaworu i brak zrzutu kondensatu!
