Moduł AS-i ClassicLine z technologią szybkiego montażu ClassicLine 4DI-Y AUX 3do-Y (AC5292) - IFM
SKU: OC-IFM000370
MPN: AC5292
Producent:
IFM
Cena netto/szt.
899,10 zł
1 105,89 zł
brutto/szt.
.png)
Opis produktu - Moduł AS-i ClassicLine z technologią szybkiego montażu ClassicLine 4DI-Y AUX 3do-Y (AC5292) - IFM
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
- Trzy kierunki kabla płaskiego do wyboru
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Wytrzymałe konektory M12 do podłączania czujników i aktuatorów
Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN |
| Aplikacja | montaż obiektowy |
Dane elektryczne
| Napięcie zasilania[V] | 26,5...31,6 DC; (supply class 2 zgodnie z cULus) |
| Maks. pobór prądu z sieci AS-i[mA] | 30 |
| Maks. całkowity prąd obciążenia[A] | 3 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 3 |
Wejścia
| Liczba wejść binarnych | 4 |
| Obwód wejść binarnych | PNP |
| Zasilanie wejść | AUX |
| Zasilanie[V] | 20...30; (poprzez płaski kabel) |
| Maksymalna obciążalność wejść łącznie[mA] | 1000 |
| Prąd wejściowy Wysoki[mA] | 6...10 |
| Prąd wejściowy Niski[mA] | 0...2 |
| Poziom przełączania Wysoki[V] | > 11 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Liczba wyjść binarnych | 3 |
| Podłaczenie | PNP |
| Zakres napięcia DC[V] | 20...30; (do PELV; poprzez płaski kabel) |
| Maks. prąd obciążenia na wyjście[mA] | 1000; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1)) |
| Zabezpieczenie przed zwarciem | tak |
| Separacja galwaniczna | tak |
| Wyjścia zasilania aktuatora | AUX |
Warunki pracy
| Temperatura otoczenia[°C] | -25...70 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||
| MTTF[lata] | 166 |
Klasyfikacja AS-i
| Wersja AS-i | 2.11; 3.0 | |||||||||||||||||||||||||||||||||||
| Adresowanie AS-i | wtyk do adresowania | |||||||||||||||||||||||||||||||||||
| Rozszerzony tryb adresowania | tak | |||||||||||||||||||||||||||||||||||
| Profil mastera AS-i | M2; M3; M4 | |||||||||||||||||||||||||||||||||||
| AS-i profil | S-7.A.E | |||||||||||||||||||||||||||||||||||
| Konfiguracja AS-i E_A[hex] | 7 | |||||||||||||||||||||||||||||||||||
| AS-i_ID_kod[hex] | A.E | |||||||||||||||||||||||||||||||||||
| Bity danych |
| |||||||||||||||||||||||||||||||||||
| Bity parametrów |
|
Dane mechaniczne
| Waga[g] | 289,5 |
| Obudowa | prostopadłościan |
| Typ montażu | szybki montaż; bezpośrednie podłączenie do płaskiego kabla AS-i; Montaż na szynie DIN; (TH35 (EN 60715)) |

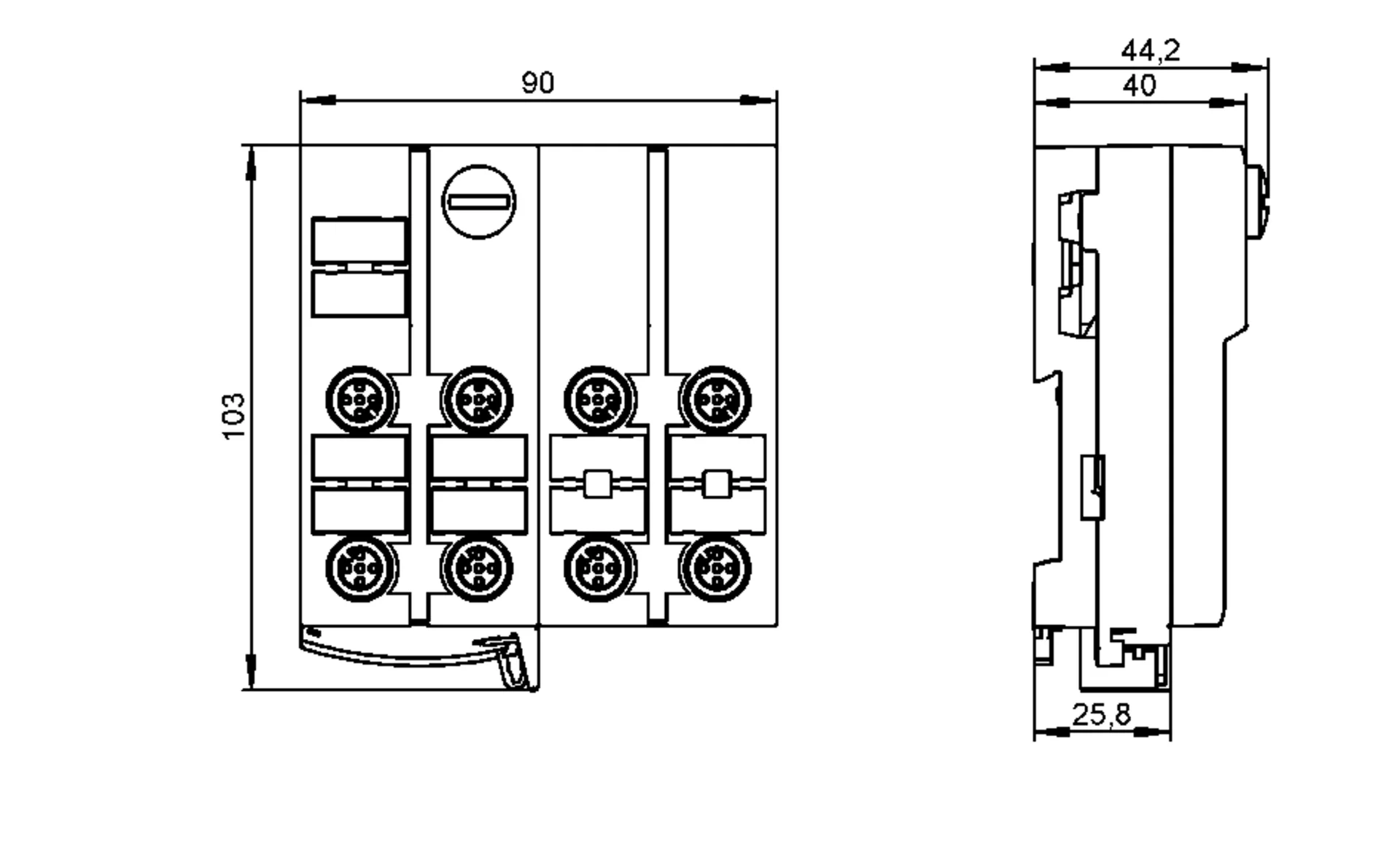

| Wymiary[mm] | 103 x 90 x 44,2 |
| Materiał | PA; Styki nakłuwające: CuSn6 niklowane i cynowane |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Połączenie elektryczne
| Podłączenie modułu | Przewody płaskie |
Akcesoria
| Dostarczane elementy |
| |
| Akcesoria (opcjonalne) |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje |
Połączenie elektryczne - Wejścia
| Podłączenie | Konektor: M12 |
Połączenie elektryczne - Wyjścia
| Podłączenie | Konektor: M12 |
Parametry techniczne - Moduł AS-i ClassicLine z technologią szybkiego montażu ClassicLine 4DI-Y AUX 3do-Y (AC5292) - IFM
Nr kat.
OC-IFM000370
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
