Cena netto/szt.
2 670,30 zł
3 284,47 zł
brutto/szt.

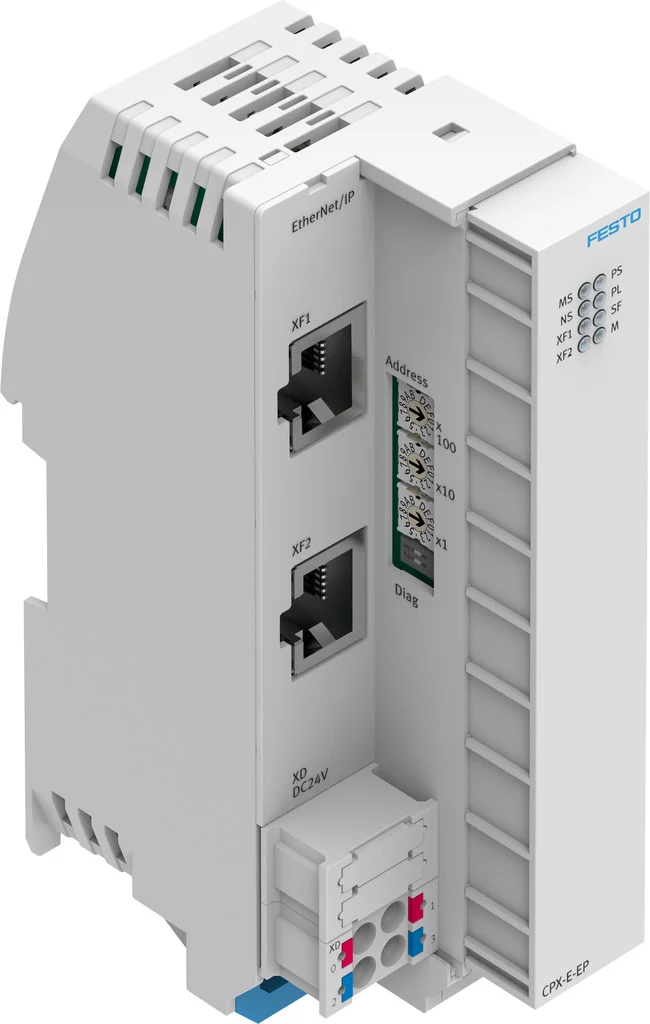

Opis produktu - Moduł magistrali CPX-E-EP serii CPX - Festo
- Indywidualne komponenty do systemu automatyzacji CPX-E
Dane techniczne
| Wymiary szer. x dł. x wys. | 42,2 mm x 76,5 mm x 125,8 mm |
| Szerokość modułu | 18.9 mm |
| Typ mocowania | Na szynie H |
| Maks. liczba modułów | 10 |
| Waga produktu | 145 g |
| Pozycja montażu | pionowo |
| Temperatura otoczenia | -5 degC |
| Uwaga na temat temperatury otoczenia | -5 - 60degC przy montażu pionowym |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 95% |
| Stopień ochrony | IP20 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Odporność na drgania | Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27 |
| Ochrona przed bezpośrednim i pośrednim dotykiem | PELV |
| Zgodność z LABS | VDMA24364-strefa III |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark |
| Jednostka certyfikująca | UL E239998 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Diagnostyka przez LED | Force mode |
| Diagnostyka przez magistralę | Przerwanie przewodu |
| Interfejs magistrali polowej, typ | Ethernet |
| Interfejs magistrali polowej, protokół | ACD (Address Conflict Detection) |
| Interfejs magistrali polowej, funkcja | Podłączenie magistrali przychodzące/wychodzące |
| Interfejs magistrali polowej, rodzaj przyłącza | 2x gniazdo wtykowe |
| Interfejs magistrali polowej, technologia przyłączeniowa | RJ45 |
| Interfejs magistrali polowej, schemat przyłączy | 00995789 |
| Interfejs magistrali polowej, liczba pinów/żył | 8 |
| Interfejs magistrali polowej, separacja galwaniczna | tak |
| Interfejs magistrali polowej, szybkość transmisji | 100 Mb/s |
| Złącze magistrali polowej, uwaga dotycząca prędkości transmisji | 100 Mb, przełączany Fast-Ethernet |
| Maksymalna przestrzeń adresowa, wejścia | 64 byte |
| Interfejs magistrali polowej, maks. przestrzeń adresowa wejść | 64 byte |
| Informacja o wejściach | 62 bajty z interfejsem diagnostycznym I/O |
| Maksymalna przestrzeń adresowa, wyjścia | 64 byte |
| Interfejs magistrali polowej, maks. przestrzeń adresowa wyjść | 64 byte |
| Informacja o wyjściach | 62 bajty z interfejsem diagnostycznym WE/WY |
| Parametry systemowe | Pamięć diagnostyczna |
| Parametry modułu | Grupowanie alarmów kanałów |
| Pomoc w konfiguracji | Plik EDS |
| Zasilanie elektryczne, funkcja | Elektronika i czujniki |
| Zasilanie elektryczne, rodzaj przyłącza | Listwa zaciskowa |
| Zasilanie elektryczne, wskazówka dotycząca rodzaju przyłącza | > 4 A i UL 2x listwa zaciskowa do zasilania elektrycznego |
| Zasilanie elektryczne, technologia przyłączy | Terminal z zaciskami sprężynowymi |
| Zasilanie elektryczne, schemat przyłączy | 00995847 |
| Zasilanie elektryczne, liczba pinów/żył | 4 |
| Znamionowe napięcie robocze DC, elektronika/czujniki | 24 V |
| Dopuszczalne wahania napięcia dla elektroniki/czujników | +- 25 % |
| Zasilanie elektryczne, przekrój przewodu | 0.2 mm² |
| Zasilanie elektryczne, informacja o przekroju przewodu | 0,2 - 2,5 mm² do przewodów elastycznych bez końcówek kablowych |
| Maks. zasilanie | 8 A |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym, elektronika / czujniki | znamionowy 65 mA |
| Buforowanie przerw w zasilaniu | 20 ms |
| Ochrona przed zmianą polaryzacji | 24 V-Zasilanie czujnika względem 0 V-Zasilanie czujnika |
Parametry techniczne - Moduł magistrali CPX-E-EP serii CPX - Festo
Maks. pojemność adresowa dla wejść
64 Byte
Interfejs fieldbus, protokół
EtherNet/IP, Modbus/TCP
Interfejs-Fieldbus, szybkość transmisji
100 Mbit/s
Interfejs fieldbus, typ podłączenia
2 x gniazdo
Interfejs fieldbus, technologia podłączenia
RJ45
Interfejs-Fieldbus, izolacja galwaniczna
Tak
Interfejs fieldbus
Ethernet
Interfejs fieldbus, liczba pinów/żył
8
Diagnostyka przez LED
Modify, Stan modułu, Stan sieci, Zasilanie napięciem elektroniki/czujników, Zasilanie napięciem obciążenia, Błąd systemu, Status połączenia
Własny pobór prądu przy nominalnym napięciu roboczym dla elektroniki/czujników
typ. 65 mA
Nominalne napięcie robocze DC dla elektroniki / czujników
24 V
Dopuszczalne wahania napięcia dla elektroniki / czujników
± 25 %
Maks. pojemność adresowa dla wyjść
64 Byte
Wsparcie dla konfiguracji
Plik EDS
Maks. natężenie prądu zasilania
8 A
Uwaga dotycząca wyjść
62 bajty z interfejsem diagnostycznym I/O, 64 bajty z bitami statusu, 64 bajty bez diagnostyki
Uwaga odnośnie wejść
62 bajty z interfejsem diagnostycznym I/O, 63 bajty z bitami statusu, 64 bajty bez diagnostyki
Zasilanie, funkcja
Elektronika i czujniki
Diagnostyka przez magistralę
Przerwanie żyły, Krótkotrwałe zwarcie, błąd parametryzacji, Nie zaobserwowano górnej wartości granicznej, Przegrzanie, Nie zaobserwowano dolnej wartości granicznej
Parametry modułu
Łączenie alarmów kanałów, Diagnostyka zbyt niskiego napięcia, Alarm kanału, zbyt niskie napięcie
Zasilanie, przekrój przewodu
0.2 ... 1.5 mm2
Zasilanie, uwaga odnośnie przekroju przewodu
0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczy
Parametry systemu
Pamięć dla diagnostyki, Reakcja Fail-safe, Force mode, Reakcja na bezczynność, System start
Interfejs-Fieldbus, maks. pojemność adresowa dla wejść
64 Byte
Interfejs-Fieldbus, maks. pojemność adresowa dla wyjść
64 Byte
Wymiary B x L x H
42,2 mm x 125,8 mm x 76,5 mm
Sposób montażu
Przy pomocy szyny montażowej
Stopień ochrony
IP20
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
PA
Znak KC
KC-EMV
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Waga produktu
145 g
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
95 %, Bez kondensacji
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Temperatura otoczenia
-5 °C do 50 °C
Maks. liczba modułów
10
Buforowanie zaniku zasilania
20 ms
Zasilanie, typ podłączenia
Listwa zaciskowa
Zasilanie, technologia podłączenia
Listwa Cage clamp
Zasilanie napięciem, liczba pinów/żył
4
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Uwaga odnośnie temperatury otoczenia
-5 - 60℃ przy instalacji w pionie
Ochrona przed bezpośrednim i pośrednim kontaktem
Bardzo niskie napięcie ochronne z bezpiecznym odłączeniem (PELV)
Certyfikat
UL E239998
Raster
18.9 mm
Nr kat.
OT-FESTO072238
