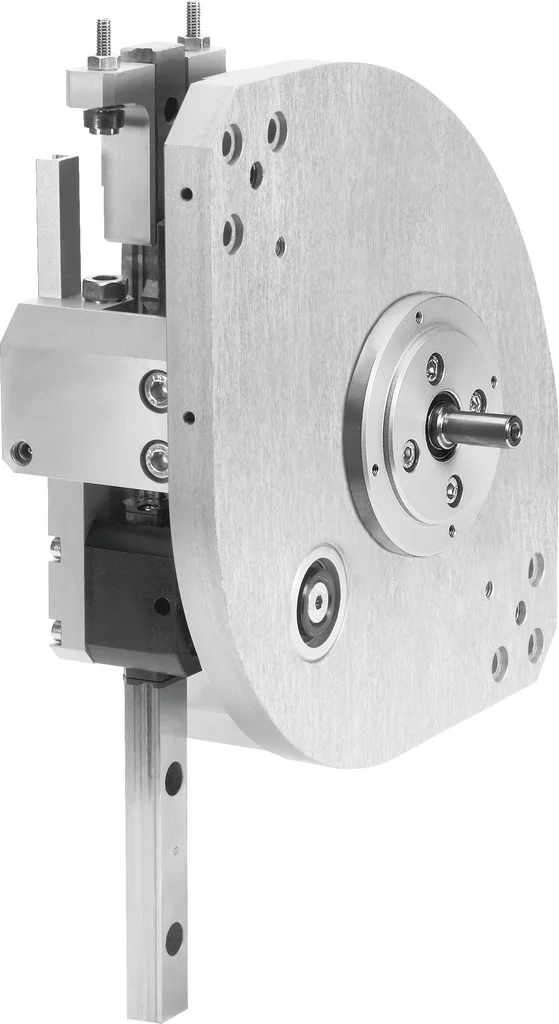

Moduł manipulatora HSW-12-AS (540232) serii HSW - Festo
SKU: OT-FESTO021427
MPN: HSW-12-AS
Producent:
Festo
Cena netto/szt.
15 752,88 zł
19 376,04 zł
brutto/szt.
.png)
Opis produktu - Moduł manipulatora HSW-12-AS (540232) serii HSW - Festo
Kompaktowy moduł manipulatora do automatycznego przestawiania, dostarczania i odbierania małych części na minimalnej przestrzeni. Pozbawiona luzów prowadnica gwarantuje wysoką dokładność i sztywność w zastosowaniach Pick and Place pod kątem 90deg.
- Moduł funkcyjny do automatycznego przekładania, wkładania i wyjmowania małych części nawet przy minimalnej ilości miejsca
- Prowadnica dla ruchu obrotowego i liniowego
- Najwyższa dokładność i sztywność
- HSW-AP: pneumatyczny, z modułem wahadłowym DSM; HSW-AS: bez napędu, z wałkiem napędowym
- Szybki i kompaktowy
- Ekonomiczny, z możliwością uniwersalnego zastosowania
Dane techniczne
| Skok roboczy | 15 mm |
| Wielkość | 12 |
| Maks. skok liniowy przy kącie obrotu 90deg | 142/142 mm |
| Skok Z | 80 mm |
| Amortyzacja | Tłumienie hałasu przez element zderzakowy |
| Pozycja montażu | dowolny |
| Konstrukcja | Wał napędowy |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Dokładność powtarzalności pozycji końcowych | +/-0,02 mm |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | 0 degC |
| Maks. moment napędowy na wałku napędowym | 12.25 Nm |
| Maks. siła osiowa na wałku napędowym | 18 N |
| Maks. moment Mx | 1.5 Nm |
| Maks. moment My | 1.5 Nm |
| Maks. moment Mz | 1.5 Nm |
| Maks. efektywne obciążenie | 1 kg |
| Maks. siła promieniowa na wałku napędowym | 45 N |
| Maksymalna siła procesowa w kierunku Y | 35 N |
| Waga produktu | 2800 g |
| Typ mocowania | Przy pomocy otworu przelotowego i tulejki centrującej |
| Materiał zderzaka | Stal wysokostopowa |
| Materiał elementu sprężystego | Stal wysokostopowa |
| Materiał płyty podstawowej | Stop aluminium do przeróbki plastycznej |
| Materiał uchwytu | Stop aluminium do przeróbki plastycznej |
| Materiał prowadzenia krzyżowego | Stal odpuszczona |
| Materiał dźwigni obrotowej | Stal do nawęglania |
| Materiał jarzma | Stal do nawęglania |
| Materiał szyny do montażu czujników | Stop aluminium do przeróbki plastycznej |
| Materiał jarzma | Stop aluminium do przeróbki plastycznej |
| Materiał śruby regulacyjnej | Stal wysokostopowa |
Parametry techniczne - Moduł manipulatora HSW-12-AS (540232) serii HSW - Festo
Temperatura otoczenia
0 do 60 °C
Amortyzacja
tłumienie hałasu przez bufor
Wielkość
12
Konstrukcja
wałek napędu, prowadzenie liniowe plus podparcie obrotowe, dodatnio poprowadzona sekwencja ruchu
Maksymalne obciążenie użyteczne
1 kg
Materiał zderzaków
stal wysokostopowa
Materiał uchwytu
stop aluminium anodowane
Materiał płyty podstawowej
stop aluminium anodowane
Maks. skok liniowy przy kącie obrotu 90°
142/142 mm
Skok w osi Z
80 do 100 mm
Powtarzalność położeń końcowych
+/-0,02 mm
Maks. moment obrotowy na wałku napędowym
12,25 Nm
Maks. siła osiowa na wałku napędowym
18 N
Maks. moment Mz
1,5 Nm
Maks. siła w kierunku Y
35 N
Materiał docisku sprężynowego
stal wysokostopowa
Materiał prowadnicy krzyżowej
stal ulepszana cieplnie
Materiał dźwigni obrotowej
stal do nawęglania, oksydowana
Materiał płyty z rowkiem prowadzącym
stal do nawęglania, hartowana
Materiał szyny dla czujników
stop aluminium, anodowane
Materiał jarzma
stop aluminium, anodowane
Maks. moment My
1,5 Nm
Maks. moment Mx
1,5 Nm
Waga produktu
2 800 g
Pozycja zabudowy
dowolna
Maks. Siła promieniowa na wale napędowym
45 N
Skok roboczy
15 do 25 mm
Materiał śruby regulacyjnej
stal wysokostopowa
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE
Sygnalizacja położenia
przy pomocy czujników
Sposób montażu
przy pomocy otworów przelotowych i tulejek centrujących
Rodzaj konstrukcji
wałek napędowy, prowadnica liniowa i łożysko przegubowe, prowadzenie siłowe
Pozycja montażowa
dowolna
Nr kat.
OT-FESTO021427
