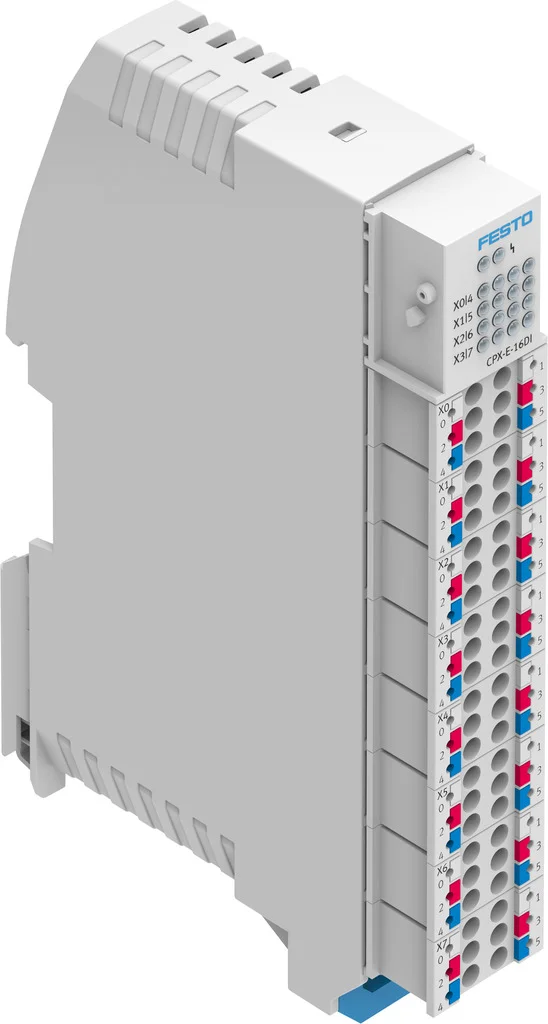

Moduł wejść cyfrowych CPX-E-16DI (4080492) serii CPX - Festo
SKU: OT-FESTO072231
MPN: CPX-E-16DI
Producent:
Festo
Cena netto/szt.
915,57 zł
1 126,15 zł
brutto/szt.
Opis produktu - Moduł wejść cyfrowych CPX-E-16DI (4080492) serii CPX - Festo
- Indywidualne komponenty do systemu automatyzacji CPX-E
Dane techniczne
| Wymiary szer. x dł. x wys. | 18,9 mm x 76,6 mm x 124,3 mm |
| Szerokość modułu | 18.9 mm |
| Typ mocowania | Na szynie H |
| Waga produktu | 102 g |
| Pozycja montażu | pionowo |
| Temperatura otoczenia | -5 degC |
| Uwaga na temat temperatury otoczenia | -5 - 60degC przy montażu pionowym |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 95% |
| Stopień ochrony | IP20 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Odporność na drgania | Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27 |
| Maks. długość kabla | 30 m wejścia |
| Zgodność z LABS | VDMA24364-strefa III |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark |
| Jednostka certyfikująca | UL E239998 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Diagnostyka przez LED | Błąd na moduł |
| Diagnostyka przez magistralę | Zwarcie/przeciążenie w układzie zasilania czujników |
| Maksymalna przestrzeń adresowa, wejścia | 2 byte |
| Parametry modułu | Diagnostyka zwarcia na zasilaniu czujnika |
| Parametry kanału | Wydłużenie sygnału |
| Znamionowe napięcie robocze DC, elektronika/czujniki | 24 V |
| Dopuszczalne wahania napięcia dla elektroniki/czujników | +- 25 % |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym, elektronika / czujniki | typowo 15 mA |
| Ochrona przed zmianą polaryzacji | 24 V-Zasilanie czujnika względem 0 V-Zasilanie czujnika |
| Przyłącze elektryczne, wejście, funkcja | Wejście cyfrowe |
| Przyłącze elektryczne, wejście, rodzaj przyłącza | 8x listwa zaciskowa |
| Przyłącze elektryczne, wejście, technologia przyłączeniowa | Terminal z zaciskami sprężynowymi |
| Przyłącze elektryczne, wejście, liczba pinów/żył | 6 |
| Przyłącze elektryczne, wejście, schemat przyłączy | 00995843 |
| Przyłącze elektryczne, wejście, przekrój przewodu | 0.2 mm² |
| Przyłącze elektryczne, wejście, informacja o przekroju przewodu | 0,2 - 2,5 mm² dla przewodów elastycznych bez końcówek kablowych |
| Liczba wejść | 16 |
| Charakterystyka wejść | wg IEC 61131-2, typ 3 |
| Poziom przełączania | Sygnał 0: = 5 V |
| Logika przełączania wejść | PNP (przełączanie do plusa) |
| Czas eliminacji odbić styków | 0,1 ms |
| Maks. sumaryczne natężenie prądu na wejściach na moduł | 1.8 A |
| Izolacja elektryczna między kanałami | nie |
| Izolacja elektryczna, kanał - magistrala wewnętrzna | nie |
| Zabezpieczenie (przeciwzwarciowe) | wewnętrzny bezpiecznik elektroniczny na moduł |
Parametry techniczne - Moduł wejść cyfrowych CPX-E-16DI (4080492) serii CPX - Festo
Maks. całkowity prąd wejściowy na moduł
1.8 A
Przyłącze elektryczne, funkcja wejścia
Digitaleingang
Przyłącze elektryczne, wejście, typ podłączenia
8x listwa zaciskowa
Przyłącze elektryczne, wejście, technologia podłączenia
Listwa Cage clamp
Podłączenie elektryczne, wejście, liczba pinów/żył
6
Izolacja galwaniczna kanał – magistrala wewnętrzna
Brak
Poziom przełączania
Sygnał 0: <= 5 V, Sygnał 1: >= 11 V
Liczba wejść
16
Diagnostyka przez LED
Błąd na moduł, Status na kanał
Opóźnienie sygnału wej. w celu wyeliminowania drgania styków
0,1 ms, 3 ms, 10 ms, 20 ms
Własny pobór prądu przy nominalnym napięciu roboczym dla elektroniki/czujników
Znaminowo 15 mA
Raster
18.9 mm
Nominalne napięcie robocze DC dla elektroniki / czujników
24 V
Izolacja galwaniczna kanał - kanał
Brak
Dopuszczalne wahania napięcia dla elektroniki / czujników
± 25 %
Maks. pojemność adresowa dla wejść
2 Byte
Diagnostyka przez magistralę
Zwarcie/przeciążenie w zasilaniu czujnika
Parametry modułu
Diagnostyka zwarcia w zasilaniu czujnika, Zachowanie po wystąpieniu zwarcia/przeciążenia, Czas narastania zbocza przy włączaniu, Czas wydłużenia sygnału
Parametry kanału
Wydłużenie sygnału
Przyłącze elektryczne dla wejścia, przekrój przewodu
0.2 ... 1.5 mm2
Przyłącze elektryczne dla wejścia, uwaga odnośnie przekroju przewodu
0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczy
Względna wilgotność powietrza
95 %, Bez kondensacji
Sposób montażu
Przy pomocy szyny montażowej
Stopień ochrony
IP20
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
PA
Znak KC
KC-EMV
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Waga produktu
102 g
Temperatura przechowywania
-20 ... 70 °C
Temperatura otoczenia
-5 °C do 50 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Wymiary B x L x H
18,9 mm x 76,6 mm x 124,3 mm
Zabezpieczenie przed zwarciem
Wewnętrzny bezpiecznik elektroniczny na moduł
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Uwaga odnośnie temperatury otoczenia
-5 - 60℃ przy instalacji w pionie
Obwód logiczny wejść
PNP, Czujniki 2-przewodowe wg IEC 61131-2, Czujniki 3-przewodowe wg IEC 61131-2
Charakterystyka wejść
według IEC 61131-2, typ 3
Certyfikat
UL E239998
Nr kat.
OT-FESTO072231
Pliki do pobrania - Moduł wejść cyfrowych CPX-E-16DI (4080492) serii CPX - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
