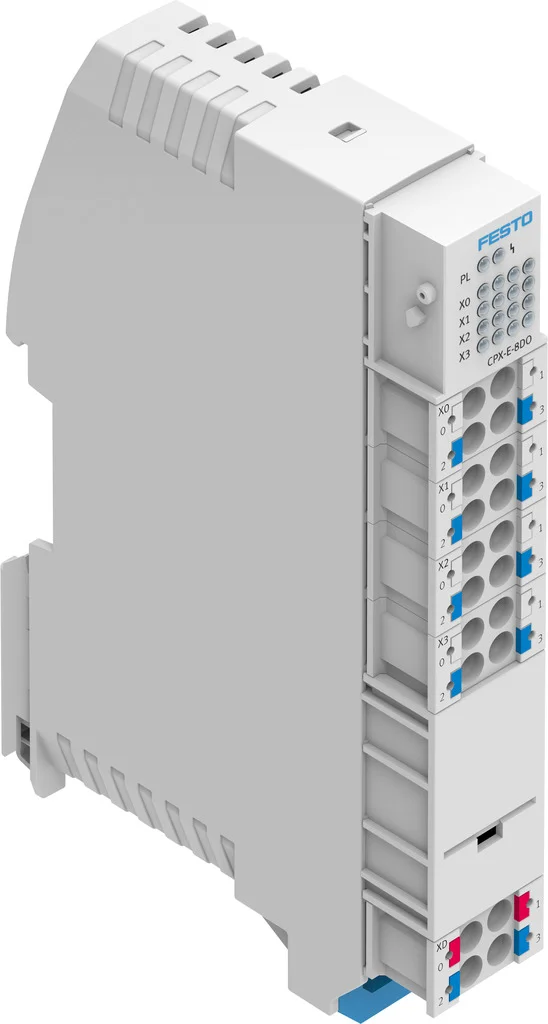

Moduł wyjść cyfrowych CPX-E-8DO (4080491) serii CPX - Festo
SKU: OT-FESTO072230
MPN: CPX-E-8DO
Producent:
Festo
Cena netto/szt.
747,70 zł
919,67 zł
brutto/szt.
Opis produktu - Moduł wyjść cyfrowych CPX-E-8DO (4080491) serii CPX - Festo
- Indywidualne komponenty do systemu automatyzacji CPX-E
Dane techniczne
| Wymiary szer. x dł. x wys. | 18,9 mm x 76,6 mm x 124,3 mm |
| Szerokość modułu | 18.9 mm |
| Typ mocowania | Na szynie H |
| Waga produktu | 93 g |
| Pozycja montażu | pionowo |
| Temperatura otoczenia | -5 degC |
| Uwaga na temat temperatury otoczenia | -5 - 60degC przy montażu pionowym |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 95% |
| Stopień ochrony | IP20 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Odporność na drgania | Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27 |
| Ochrona przed bezpośrednim i pośrednim dotykiem | PELV |
| Maks. długość kabla | 30 m wyjścia |
| Zgodność z LABS | VDMA24364-strefa III |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark |
| Jednostka certyfikująca | UL E239998 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Diagnostyka przez LED | Błąd na kanał |
| Diagnostyka przez magistralę | Błąd modułu |
| Maksymalna przestrzeń adresowa, wyjścia | 1 byte |
| Liczba wyjść | 8 |
| Parametry modułu | Diagnostyka zwarcia na wyjściu |
| Parametry kanału | Wymuszanie stanu kanału x |
| Zasilanie elektryczne, rodzaj przyłącza | Listwa zaciskowa |
| Zasilanie elektryczne, technologia przyłączy | Terminal z zaciskami sprężynowymi |
| Zasilanie elektryczne, schemat przyłączy | 00995847 |
| Zasilanie elektryczne, liczba pinów/żył | 4 |
| Znamionowe napięcie robocze DC, obciążenie | 24 V |
| Dopuszczalne wahania napięcia, obciążenie | +- 25% |
| Zasilanie elektryczne, przekrój przewodu | 0.2 mm² |
| Zasilanie elektryczne, informacja o przekroju przewodu | 0,2 - 2,5 mm² do przewodów elastycznych bez końcówek kablowych |
| Wewnętrzny pobór prądu przy nominalnym obciążeniu roboczym | znamionowy 34 mA |
| Ochrona przed zmianą polaryzacji | 24 V-Obciążenie względem 0 V-Obciążenie |
| Przyłącze elektryczne, wyjście, funkcja | Wyjście cyfrowe |
| Przyłącze elektryczne, wyjście, rodzaj przyłącza | 4x listwa zaciskowa |
| Przyłącze elektryczne, wyjście, technologia przyłączeniowa | Terminal z zaciskami sprężynowymi |
| Przyłącze elektryczne, wyjście, liczba pinów/żył | 4 |
| Przyłącze elektryczne wyjścia, schemat przyłączy | 00995846 |
| Przyłącze elektryczne dla wyjścia, przekrój przewodu | 0.2 mm² |
| Przyłącze elektryczne, wyjście, informacja o przekroju kabla | 0,2 - 2,5 mm² dla przewodów elastycznych bez końcówek kablowych |
| Charakterystyka wyjścia | wg IEC 61131-2, typ 0,5 |
| Logika przełączania wyjść | PNP (przełączanie do plusa) |
| Zachowanie w razie przeciążenia wyjść | Brak automatycznego powrotu (domyślnie) |
| Maks. sumaryczne natężenie prądu na wyjściach na moduł | 4 A |
| Izolacja elektryczna między kanałami | nie |
| Izolacja elektryczna, kanał - magistrala wewnętrzna | tak |
| Zabezpieczenie (przeciwzwarciowe) | wewnętrzne zabezpieczenie elektroniczne na kanał |
Parametry techniczne - Moduł wyjść cyfrowych CPX-E-8DO (4080491) serii CPX - Festo
Maks. całkowity prąd wyjściowy na moduł
4 A
Przyłącze elektryczne, wyjście, typ podłączenia
4x listwa zaciskowa
Przyłącze elektryczne, wyjście, technologia podłączenia
Listwa Cage clamp
Podłączenie elektryczne, wyjście, liczba pinów/żył
4
Charakterystyka, wyjścia
według IEC 61131-2, typ 0,5
Certyfikat
UL E239998
Raster
18.9 mm
Izolacja galwaniczna kanał – magistrala wewnętrzna
Tak
Liczba wyjść
8
Diagnostyka przez LED
Błąd na kanał, Błąd na moduł, Status na kanał
Izolacja galwaniczna kanał - kanał
Brak
Maks. pojemność adresowa dla wyjść
1 Byte
Przyłącze elektryczne, funkcja wyjścia
Digitalausgang
Nominalne napięcie robocze DC wyjście
24 V
Diagnostyka przez magistralę
Błąd modułu, Zwarcie/przeciążenie przy wyjściu, Za niskie napięcie zasilania obciążenia
Parametry modułu
Diagnostyka zbyt niskiego napięcia w zasilaniu obciążenia, Zachowanie po wystąpieniu zwarcia/przeciążenia, Diagnostyka zwarcia dla wyjścia
Parametry kanału
Prowadnica kabli: 1.5 miliona cykli, promień gięcia 75 mm
Własny pobór prądu przy nominalnym napięciu roboczym
Znaminowo 34 mA
Dopuszczalne wahania napięcia, obciążenia
± 25 %
Zasilanie, przekrój przewodu
0.2 ... 1.5 mm2
Zasilanie, uwaga odnośnie przekroju przewodu
0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczy
Przyłącze elektryczne dla wyjścia, przekrój przewodu
0.2 ... 1.5 mm2
Przyłącze elektryczne dla wyjścia, uwaga odnośnie przekroju przewodu
0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczy
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Sposób montażu
Przy pomocy szyny montażowej
Stopień ochrony
IP20
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
PA
Znak KC
KC-EMV
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Waga produktu
93 g
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
95 %, Bez kondensacji
Temperatura otoczenia
-5 °C do 50 °C
Wymiary B x L x H
18,9 mm x 76,6 mm x 124,3 mm
Zabezpieczenie przed zwarciem
Wewnętrzny bezpieczny elektroniczny, zabezpieczający na kanał
Zasilanie, typ podłączenia
Listwa zaciskowa
Zasilanie, technologia podłączenia
Listwa Cage clamp
Zasilanie napięciem, liczba pinów/żył
4
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Uwaga odnośnie temperatury otoczenia
-5 - 60℃ przy instalacji w pionie
Obwód logiczny, wyjścia
PNP
Ochrona przed bezpośrednim i pośrednim kontaktem
Bardzo niskie napięcie ochronne z bezpiecznym odłączeniem (PELV)
Nr kat.
OT-FESTO072230
Pliki do pobrania - Moduł wyjść cyfrowych CPX-E-8DO (4080491) serii CPX - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
