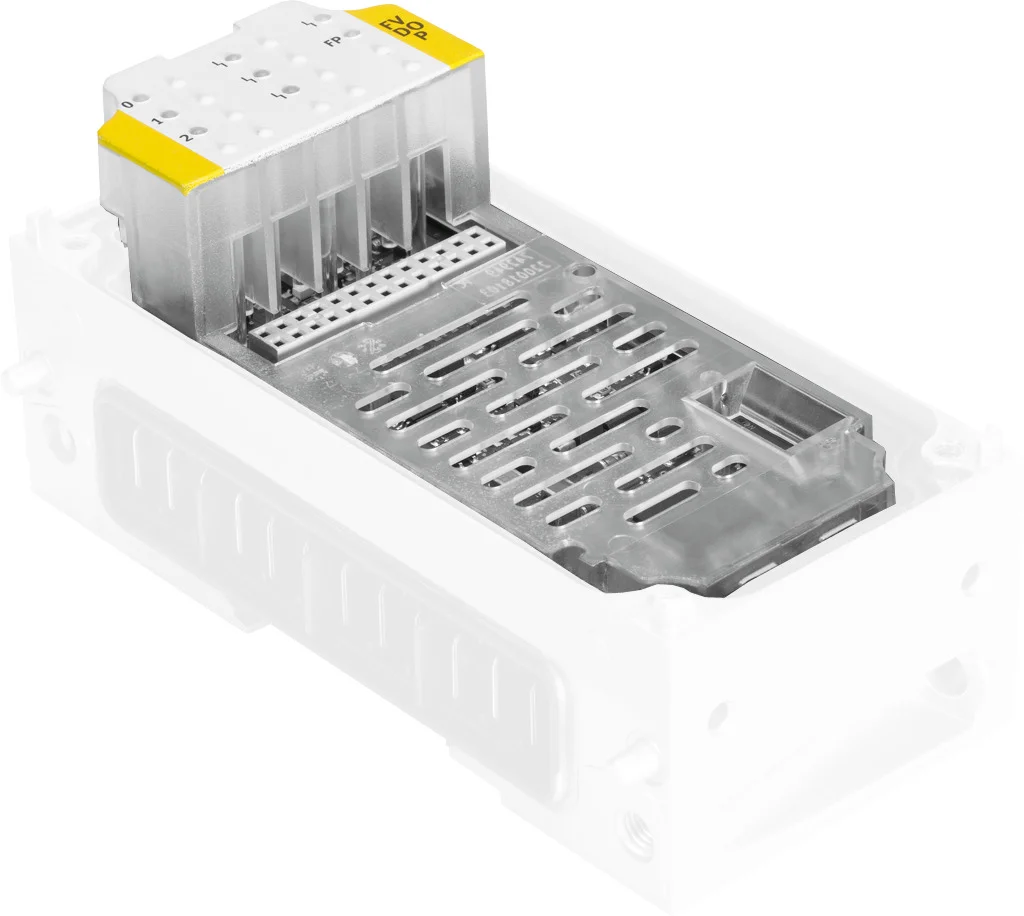

Moduł wyjść CPX-FVDA-P2 (1971599) serii CPX - Festo
Festo

Moduł wyjść CPX-FVDA-P2 (1971599) serii CPX - Festo

SKU: OT-FESTO038669 MPN: CPX-FVDA-P2
Producent: Festo
Cena netto/szt. 3 078,60 zł
3 786,68 zł brutto/szt.
Moduł wyjść CPX-FVDA-P2 (1971599) serii CPX - Festo
3 078,60 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł wyjść CPX-FVDA-P2 (1971599) serii CPX - Festo

  • Indywidualne komponenty do terminala elektrycznego CPX

Dane techniczne

Wymiary szer. x dł. x wys.(wraz z blokiem łączącym i techniką przyłączy)
Waga produktu50 g
Temperatura otoczenia-5 degC
Uwaga na temat temperatury otoczeniaPrzestrzegać krzywej obniżania wartości znamionowej dla interfejsu pneumatycznego
Temperatura przechowywania-20 degC
Stopień ochronyW zależności od bloku przyłączeniowego
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Maks. długość kabla200 m
Zgodność z LABSVDMA24364-B2-L
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Certyfikacjac UL us - Recognized (OL)
Jednostka certyfikującaTÜV Rhld 01/205/5294.02/23
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyWzmocniony poliamid
Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour)1.0E-9
Diody LED1 protokół awarii aktywny
DiagnostykaPrzerwanie przewodu na kanał
Maksymalna przestrzeń adresowa, wejścia6 byte
Maksymalna przestrzeń adresowa, wyjścia6 byte
Liczba wyjść2
Informacja o wyjściach1 kanał wewnętrzny do wyłączania napięcia zaworu
ParametryzacjaRodzaj diagnostyki
Znamionowe napięcie robocze DC24 V
Dopuszczalne wahania napięcia-15% / +20%
Tętnienia resztkowe2 Vss w zakresie napięcia
Wewnętrzny pobór prądu przy nominalnym napięciu roboczymTyp. 25 mA (zasilanie napięciem roboczym układu elektronicznego)
Pojemność obciążenia wzg. FE400 nF
Logika przełączania wyjśćZa pomocą przełącznika PM
Maks. czas reakcji na polecenie wyłączeniaF_WD_TIME + 23 ms
Funkcja bezpieczeństwaBezpieczne wyłączanie napięcia zasilania zaworów
Safety Integrity Level (SIL)Bezpieczne wyłączanie / SIL 3
Performance Level (PL)Bezpieczne wyłączanie/kategoria 3, poziom zapewnienia bezpieczeństwa e
Maks. zasilanie na każdy kanał1,5 A
Maks. sumaryczny prąd na moduł5 A
Spadek napięcia na kanał0.6 V
Izolacja elektryczna między kanałaminie
Izolacja elektryczna, kanał - magistrala wewnętrznaTak, w przypadku zasilania pośredniego
Zabezpieczenie (przeciwzwarciowe)wewnętrzne zabezpieczenie elektroniczne na kanał

Parametry techniczne - Moduł wyjść CPX-FVDA-P2 (1971599) serii CPX - Festo

Izolacja galwaniczna kanał – magistrala wewnętrzna
Tak, dla pośredniego zasilania elektrycznego
Safety Integrity Level (SIL)
Bezpieczne wyłączanie / SIL 3
Certyfikat
TÜV Rheinland 01/205/5294.01/18
Prawdopodobieństwo uszkodzenia na godzinę w [1/h].
1 * 10-09
Performance Level (PL)
Bezpieczny komponent, Kategoria 3, Perfomance Level e
Parametryzacja
Sposób zachowania się diagnostyki, Monitorowanie przerwania przewodu/kanał
Własny pobór prądu przy napięciu roboczym
Znamionowo 25 mA (zasilanie dla elektroniki), Znamionowo 65 mA (zasilanie dla zaworów)
Diody wskaźnikowe LED
1 Protokół-Failsafe aktywny, 1 Diagnostyka grupowa, 3 Diagnostyka kanału, 3 Status kanału
Maks. prąd zasilania na kanał
1,5 A
Maks. całkowity prąd na moduł
5 A
Funkcja bezpieczeństwa
Bezpieczne wyłączenie napięcia zasilania dla zaworów
Liczba wyjść
2
Izolacja galwaniczna kanał - kanał
Brak
Maks. pojemność adresowa dla wyjść
6 Byte
Maks. pojemność adresowa dla wejść
6 Byte
Pojemność obciążeniowa na uziemieniu
400 nF
Maks. czas reakcji na polecenie wyłączenia
F_WD_TIME + 23 ms
Spadek napięcia na kanał
0.6 V
Uwaga dotycząca wyjść
2 zew. wyjścia, 1 wewnętrzny kanał do wyłączenia napięcia zaworu
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy maszynowej EU
Stopień ochrony
W zależności od bloku przyłączeniowego
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA, PC
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
Waga produktu
50 g
Temperatura przechowywania
-20 ... 70 °C
Nominalne napięcie robocze DC
24 V
Temperatura otoczenia
-5 ... 50 °C
Dopuszczalne wahania napięcia
-15 % / +20 %
Wymiary B x L x H
(łącznie z blokiem łączącym i przyłączeniowym), 50 mm x 107 mm x 55 mm
Diagnostyka
Przerwanie żyły na kanał, Zwarcie/przeciążenie na kanał, Zwarcie skrośne, Zawory - napięcie poniżej wartości nominalnej
Zabezpieczenie przed zwarciem
Wewnętrzny bezpieczny elektroniczny, zabezpieczający na kanał
Maks. długość kabla
200 m
Uwaga odnośnie temperatury otoczenia
Obserwuj krzywą obniżania wartości znamionowych dla interfejsu pneumatycznego
Obwód logiczny, wyjścia
PM-schaltend
Tętnienie resztkowe
2 Vss wewnątrz zakresu napięcia
Nr kat.
OT-FESTO038669

Pliki do pobrania - Moduł wyjść CPX-FVDA-P2 (1971599) serii CPX - Festo

  • Karta katalogowa Pobierz
  • 1971599datasheet.pdf Pobierz
