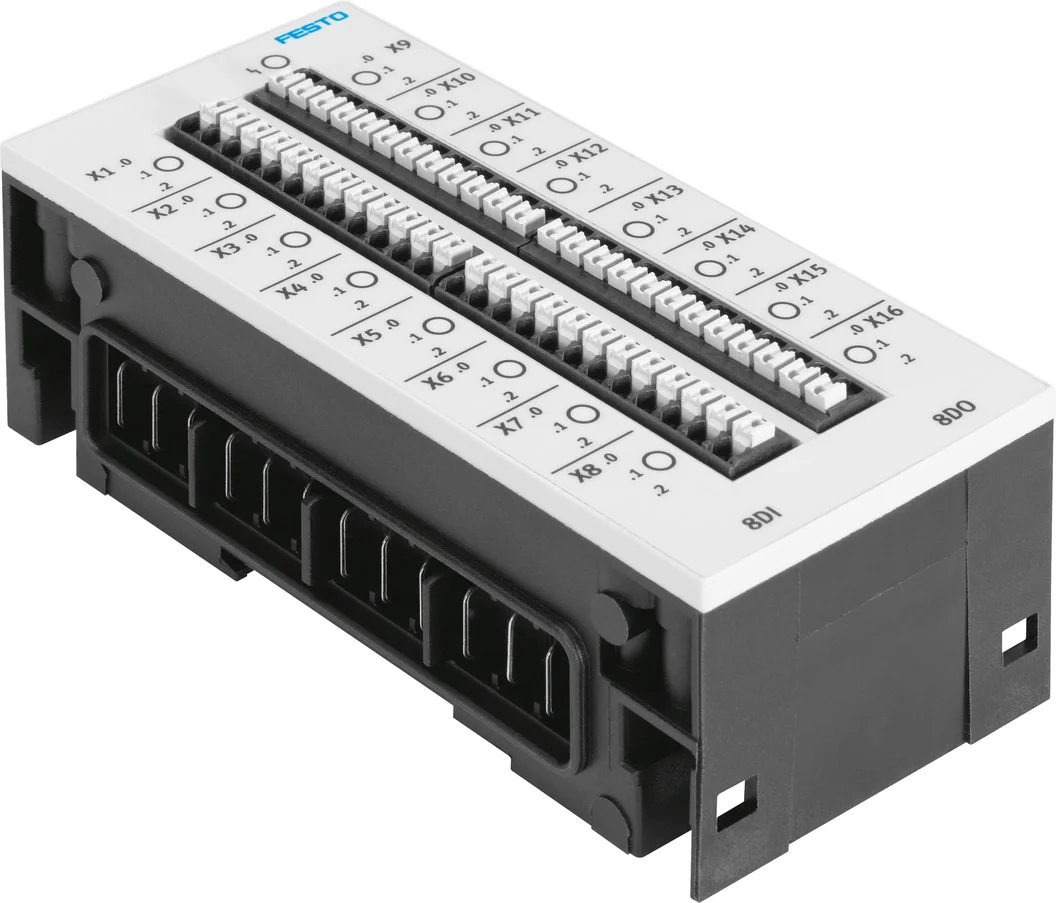

Moduł wejść/wyjść CPX-L-8DE-8DA-16-KL-3POL (572607) serii CPX - Festo
SKU: OT-FESTO033771
MPN: CPX-L-8DE-8DA-16-KL-3POL
Producent:
Festo
Cena netto/szt.
979,79 zł
1 205,14 zł
brutto/szt.
Opis produktu - Moduł wejść/wyjść CPX-L-8DE-8DA-16-KL-3POL (572607) serii CPX - Festo
- Indywidualne komponenty do terminala elektrycznego CPX
Dane techniczne
| Wymiary szer. x dł. x wys. | (wraz z blokiem łączącym) |
| Waga produktu | 171 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP20 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Certyfikacja | c UL - Recognized (OL) |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Wzmocniony poliamid |
| Diody LED | 1 diagnostyka ogólna |
| Diagnostyka | Zwarcie/przeciążenie na kanał |
| Liczba wyjść | 8 |
| Parametryzacja | Czas opóźnienia dla wejść |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Typ. 15 mA |
| Liczba wejść | 8 |
| Charakterystyka wejść | IEC1131-T2, typ 01 |
| Poziom przełączania | Sygnał 0: = 5 V |
| Logika przełączania wejść | PNP (przełączanie do plusa) |
| Czas eliminacji odbić styków | 3 ms (możliwość parametryzacji 0,1 ms, 10 ms, 20 ms) |
| Maks. sumaryczne natężenie prądu na wejściach na moduł | 1.8 A |
| Charakterystyka wyjścia | IEC1131-T2 |
| Logika przełączania wyjść | PNP (przełączanie do plusa) |
| Maks. sumaryczne natężenie prądu na wyjściach na moduł | 2 A |
| Maks. zasilanie na każdy kanał | 0,25 A (obciążenie lampą 6 W) |
| Izolacja elektryczna między kanałami | nie |
| Izolacja elektryczna, kanał - magistrala wewnętrzna | nie |
| Zabezpieczenie (przeciwzwarciowe) | wewnętrzne zabezpieczenie elektroniczne na kanał |
Parametry techniczne - Moduł wejść/wyjść CPX-L-8DE-8DA-16-KL-3POL (572607) serii CPX - Festo
Obwód logiczny wejść
PNP
Maks. całkowity prąd wyjściowy na moduł
2 A
Izolacja galwaniczna kanał - kanał
Brak
Maks. całkowity prąd wejściowy na moduł
1.8 A
Opóźnienie sygnału wej. w celu wyeliminowania drgania styków
3 ms (0,1 ms, 10 ms, 20ms możliwość parametryzacji)
Liczba wejść
8
Liczba wyjść
8
Poziom przełączania
Sygnał 0: <= 5 V, Sygnał 1: >= 15 V
Izolacja galwaniczna kanał – magistrala wewnętrzna
Brak
Maks. prąd zasilania na kanał
0,25 A (6 W obciążenie lampką)
Diody wskaźnikowe LED
1 Diagnostyka grupowa, 16 Status kanału
Własny pobór prądu przy napięciu roboczym
Znaminowo 15 mA
Parametryzacja
Czas narastania zbocza przy włączaniu, Tryb Fail-safe na kanał, Wymuszanie stanu na kanał, Tryb Idle na kanał, Czas wydłużenia sygnału, Zachowanie po wystąpieniu zwarcia, Monitoring modułu
Charakterystyka wejść
IEC1131-T2, Typ 01
Charakterystyka, wyjścia
IEC1131-T2
Temperatura otoczenia
-5 ... 50 °C
Obwód logiczny, wyjścia
PNP
Zakres napięcia roboczego DC
18 ... 30 V
Zabezpieczenie przed zwarciem
Wewnętrzny bezpieczny elektroniczny, zabezpieczający na kanał
Diagnostyka
Zwarcie/przeciążenie na kanał, Napięcie dolne, wyjścia
Wymiary B x L x H
(łącznie z blokiem łączącym), 50 mm x 107 mm x 41 mm
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
171 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję, (w stanie zainstalowanym)
Materiał obudowy
Wzmocnione PA
Uwaga dotycząca materiałów
Zgodne z RoHS
Dopuszczenie
c UL - Recognized (OL)
Stopień ochrony
IP20
Nr kat.
OT-FESTO033771
Pliki do pobrania - Moduł wejść/wyjść CPX-L-8DE-8DA-16-KL-3POL (572607) serii CPX - Festo
- 572607datasheet.pdf Pobierz
