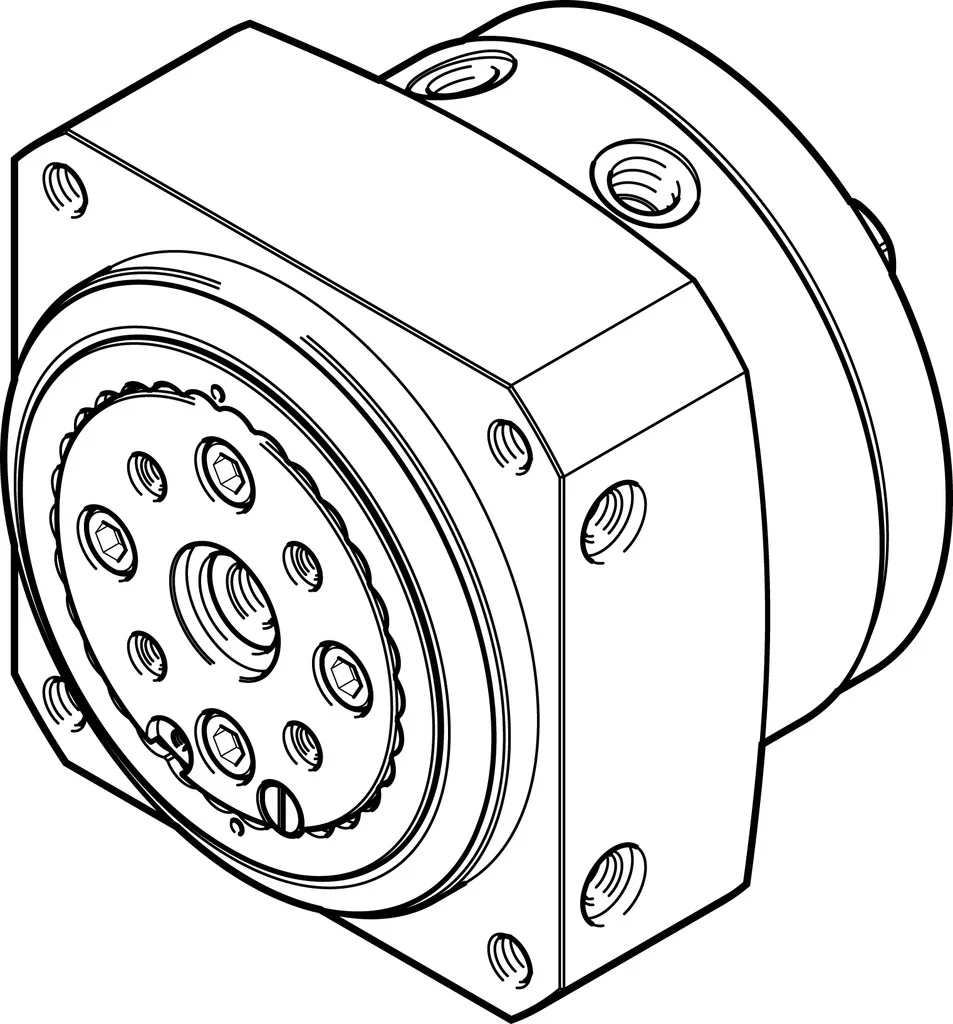

Napęd wahadłowy DSM-32-270-HD-A-B (1369113) serii DSM - Festo
SKU: OT-FESTO034046
MPN: DSM-32-270-HD-A-B
Producent:
Festo
Cena netto/szt.
4 284,99 zł
5 270,54 zł
brutto/szt.
Opis produktu - Napęd wahadłowy DSM-32-270-HD-A-B (1369113) serii DSM - Festo
Napęd wahadłowy dwustronnego działania z tłokiem łopatkowym i metalowymi zderzakami. W całym zakresie obrotu istnieje możliwość bezstopniowej regulacji kąta obrotu.
- Napęd z tłokiem łopatkowym
- Z prostym wałkiem wyjściowym, wałkiem kołnierzowym z otworem przelotowym, tandemowym tłokiem łopatkowym i wałkiem kołnierzowym lub z łożyskowaniem do dużych obciążeń (HD)
Dane techniczne
| Wielkość | 32 |
| Kąt obrotu | 0 deg |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Tłok łopatkowy |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991265 |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi) | 1.5 Hz |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -10 degC |
| Maks. siła osiowa | 450 N |
| Maks. siła promieniowa | 550 N |
| Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi) | 10 Nm |
| Waga produktu | 1810 g |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał wałka napędu | Stal |
| Materiał uszczelnień | TPE-U(PU) |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Napęd wahadłowy DSM-32-270-HD-A-B (1369113) serii DSM - Festo
Pozycja zabudowy
Dowolna
Materiał wałka napędowego
Stal, Niklowanie
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
10 Nm
Maks. siła poprzeczna
550 N
Maks. siła osiowa
450 N
Maks. częstotliwość obrotów przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
1.5 Hz
Waga produktu
1 810 g
Konstrukcja
Tłok łopatkowy
Przyłącza pneumatyczne
G1/8
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Tryb pracy
Dwustronnego działania
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Materiał obudowy
Stop aluminium
Wielkość
32
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Kąt obrotu
0° do 270°
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy gwintów wewnętrznych
Materiał uszczelnień
TPE-U(PU)
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
2 ... 10 bar
Nr kat.
OT-FESTO034046
Pliki do pobrania - Napęd wahadłowy DSM-32-270-HD-A-B (1369113) serii DSM - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
