Napęd wahadłowy DSMI-40-270-A-B (561691) serii DSMI - Festo
Festo

Napęd wahadłowy DSMI-40-270-A-B (561691) serii DSMI - Festo

SKU: OT-FESTO024938 MPN: DSMI-40-270-A-B
Producent: Festo
Cena netto/szt. 6 871,50 zł
8 451,95 zł brutto/szt.

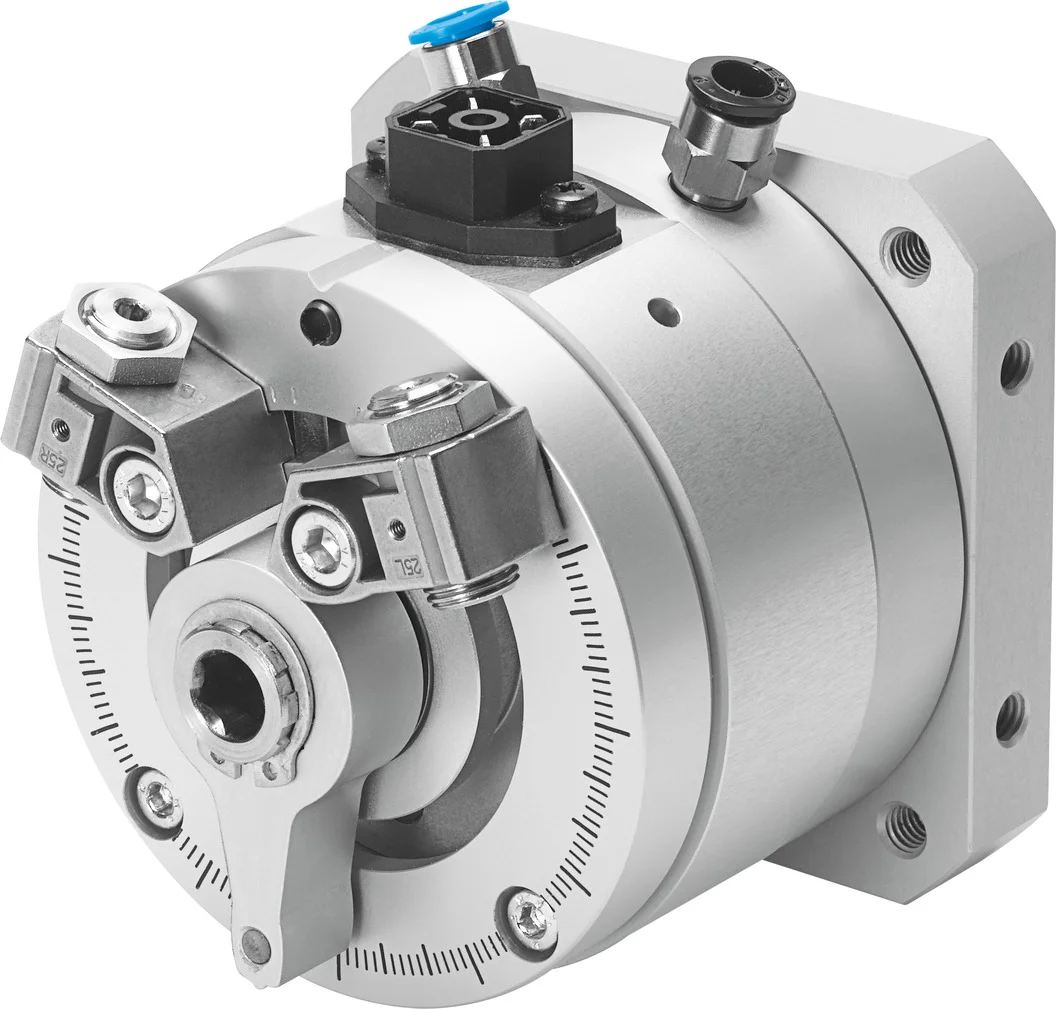

Napęd wahadłowy DSMI-40-270-A-B (561691) serii DSMI - Festo
6 871,50 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Napęd wahadłowy DSMI-40-270-A-B (561691) serii DSMI - Festo

Napęd wahadłowy dwustronnego działania z tłokiem łopatkowym, metalowymi stałymi zderzakami i zintegrowanym potencjometrem obrotowym.

  • Z tłokiem łopatkowym
  • Zintegrowany potencjometr obrotowy
  • Nadaje się do zastosowań serwopneumatycznych z pozycjonerem CPX-CMAX, sterownikiem położeń końcowych CPX-CMPX lub SPC11 i modułem pomiarowym CPX-CMIX
  • Kompaktowa konstrukcja

Dane techniczne

Zakres ustawiania kąta obrotu0 deg
Redukcja skoku w położeniach końcowych5 deg
najmniejszy skok pozycjonowania5deg przy pozycjonowaniu
Ø tłoka40 mm
Kąt obrotu0 deg
Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
Pozycja montażu, pozycjonowaniedowolny
Pozycja montażowa, Soft Stoppoziomo
Zasada pomiaru układu pomiaru położeniaanalogowy
KonstrukcjaWałek napędu z łożyskowaniem kulkowym
Sygnalizacja położeniado wyłącznika zbliżeniowego
Ciśnienie robocze0.2 MPa
Ciśnienie robocze dla pozycjonowania/Soft Stop4 bar
Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)2 Hz
Maks. prędkość ruchu2000 deg/s
Min. prędkość przesuwu50 deg/s
Typowy czas pozycjonowania dla krótkiego skoku, w poziomie0,25/0,25 s
Typowy czas pozycjonowania dla długiego skoku, w poziomie0,30/0,55 s
Rezystor końcowy5 kOhm
Zalecany prąd zestyków1 µA
Sposób działaniadwustronnego działania
Maks. napięcie robocze DC42 V
Maks. krótkotrwały prąd kontaktowy10000 µA
Maks. pobór prądu4 mA
Znamionowe napięcie robocze DC10 V
Tolerancja rezystancji przyłącza20 %
Dopuszczalne wahania napięcia 1%
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [6:4:4]
Uwaga dotycząca medium roboczego/sterującegoPraca z olejonym powietrzem nie jest możliwa
Odporność na długotrwałe wstrząsy wg DIN/IEC 68 część 2-82Sprawdzono wg stopnia intensywności 2
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-B2-L
Stopień ochronyIP65
Odporność na drgania wg DIN/IEC 68 część 2-6Sprawdzono wg stopnia intensywności 2
Temperatura otoczenia-10 degC
Energia uderzenia w pozycjach końcowych0.1 J
Maks. siła osiowa120 N
Maks. masowy moment bezwładności, w poziomie0.12 kgm²
Maks. masowy moment bezwładności, w pionie0.12 kgm²
Maks. siła promieniowa350 N
Min. masowy moment bezwładności, w poziomie0.006 kgm²
Min. masowy moment bezwładności, w pionie0.006 kgm²
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)20 Nm
Waga produktu3950 g
Rozdzielczość kątowa0.1 deg
Sygnał wyjściowyanalogowy
niezależna liniowość0,0025
Dokładność powtarzalności pozycjonowania+/- 0,3 stopnia
Dokładność powtarzalności, położenia końcowe, Soft Stop 0,2 stopnia
Dokładność powtarzalności, położenie pośrednie, Soft Stop+/- 2 stopnie
Przyłącze elektryczne systemu pomiaru położenia4-pin
Długość kabla30 m
Typ mocowaniaPrzy pomocy gwintu wewnętrznego
Przyłącze pneumatyczneG1/8
Materiał obudowy systemu pomiarowegoStop aluminium do przeróbki plastycznej
Materiał dźwigni zderzakowejStop aluminium do przeróbki plastycznej
Materiał wałka napęduStal niklowana
Materiał stałego zderzakaStal
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał sprzęgu systemu pomiarowegoTPE-U(PU)
Materiał wpustuStal
Materiał tłoka łopatkowegoWzmocniony PET
Materiał obudowy wtyczkiWzmocniony poliamid
Materiał rury siłownikaStop aluminium do przeróbki plastycznej

Parametry techniczne - Napęd wahadłowy DSMI-40-270-A-B (561691) serii DSMI - Festo

Min. masowy moment bezwładności, poziomo
0.006 kgm2
Maks. prędkość przemieszczenia
2 000 deg/s
Min. prędkość przemieszczenia
50 deg/s
Typowy czas pozycjonowania, krótki skok, w poziomie
0,25/0,25 s
Typowy czas pozycjonowania, długi skok, w poziomie
0,30/0,55 s
Rezystancja połączenia
5 kOhm
Zalecany prąd ślizgacza
< 1 µA
Maks. napięcie robocze DC
42 V
Maks. prąd ślizgacza, krótkotrwały
10 mA
Maks. pobór prądu
4 mA
Tolerancja rezystancji połączenia
20 %
Dopuszczalne wahania napięcia
< 1 %
Odporność na ciągłe wibracje wg DIN/IEC 68 Część 2-82
Przetestowany zgodnie z poziomem ważności 2
Odporność na wibracje wg DIN/IEC 68 Część 2-6
Przetestowany zgodnie z poziomem ważności 2
Maks. masowy moment bezwładności, poziomo
0.12 kgm2
Maks. masowy moment bezwładności, pionowo
0.12 kgm2
Ciśnienie robocze, pozycjonowanie/Soft Stop
4 ... 8 bar
Min. masowy moment bezwładności, pionowo
0.006 kgm2
Rozdzielczość kątowa
<= 0.1 deg
Sygnał wyjściowy
Analogowa
Niezależna liniowość
0,0025
Powtarzalność pozycjonowania
+/- 0,3 deg
Położenie końcowe, powtarzalność soft stop
< 0,2 deg
Położenie pośrednie, powtarzalność soft stop
+/- 2 deg
Przyłącze elektryczne, system pomiaru położenia
4-pin
Materiał obudowy systemu pomiarowego
Stop aluminium, Anodowanie
Materiał dźwigni zderzakowej
Stop aluminium, Anodowanie
Materiał stałego zderzaka
Stal
Materiał elementu sprzęgającego układu pomiarowego
TPE-U(PU)
Materiał wpustu
Stal
Materiał tłoka łopatkowego
Wzmocnione PET
Materiał obudowy złącza
Wzmocnione PA
Materiał rury siłownika
Stop aluminium
Średnica tłoka
40 mm
Temperatura otoczenia
-10 ... 60 °C
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Sposób montażu
Przy pomocy gwintów wewnętrznych
Sygnalizacja położenia
Przy pomocy czujników, Z zintegrowanym systemem pomiaru kąta
Maks. energia uderzenia w położeniach końcowych
0.1 Nm
Kąt obrotu
0° do 272°
Stopień ochrony
IP65, Zgodnie z IEC 60529
Długość kabla
30 m
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE
Materiał obudowy
Stop aluminium, Anodowanie
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Przyłącza pneumatyczne
G1/8
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [6:4:4]
Konstrukcja
Wałek napędu z łożyskowaniem kulkowymTłok łopatkowy
Waga produktu
3 950 g
Zakres nastawy kąta obrotu
0 ... 270 deg
Maks. częstotliwość obrotów przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
2 Hz
Maks. siła osiowa
120 N
Maks. siła poprzeczna
350 N
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
20 Nm
Materiał wałka napędowego
Stal, Niklowanie
Nominalne napięcie robocze DC
10 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Maks. redukcja skoku w położeniach końcowych
5 °
Najmniejszy skok pozycjonowania
5° dla pozycjonowania, 15° przy Soft Stop
Pozycja montażu, pozycjonowanie
Dowolna
Pozycja montażu Soft Stop
Pozioma
Zasada pomiaru systemu pomiaru położenia
Analogowa
Nr kat.
OT-FESTO024938
