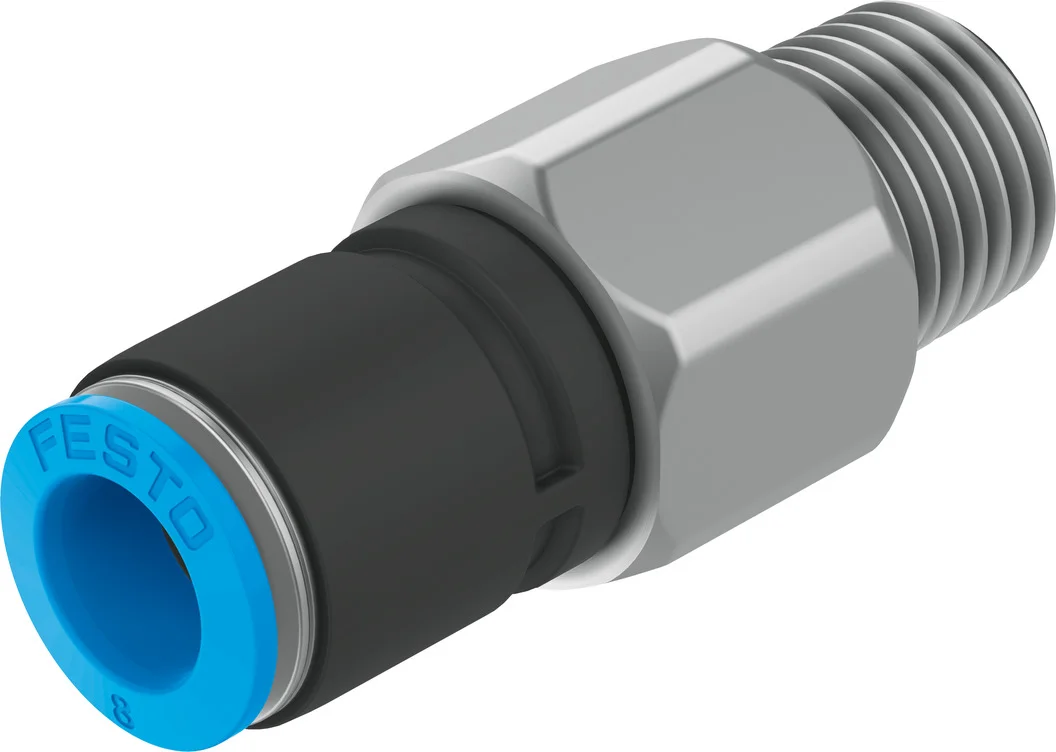

Obrotowe złącze wtykowe QSR-3/8-8 (153406) serii QSR - Festo
SKU: OT-FESTO015479
MPN: QSR-3/8-8
Producent:
Festo
Cena netto/szt.
131,58 zł
161,84 zł
brutto/szt.
Opis produktu - Obrotowe złącze wtykowe QSR-3/8-8 (153406) serii QSR - Festo
- Złączka wtykowa obrotowa z przyłączem obrotowym, obrót o 360deg przy maks. 500 obr/min
- Zajmująca niewiele miejsca przestrzeń instalacyjna
- Kształt prosty, L
Dane techniczne
| Wielkość | Standard |
| Średnica nominalna | 5 mm |
| Rodzaj uszczelnienia części z gwintem | Pokrycie |
| Pozycja montażu | dowolny |
| Konstrukcja | kształt prosty |
| Wielkość opakowania | 1 |
| Konstrukcja | Zasada Push Pull |
| Ciśnienie robocze w całym zakresie temperatury | -0.095 MPa |
| Ciśnienie robocze w całym zakresie temperatury | -0.95 bar |
| Ciśnienie robocze w całym zakresie temperatury | -13.775 psi |
| Ciśnienie robocze w zależności od temperatury | -0.095 MPa |
| Ciśnienie robocze w zależności od temperatury | -0.95 bar |
| Ciśnienie robocze w zależności od temperatury | -13.775 psi |
| Maks. prędkość obrotowa | 400 1/min |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca ze smarowaniem |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | 0 degC |
| Maks. moment promieniowy | 0.015 Nm |
| Znamionowy moment dokręcenia | 15.5 Nm |
| Tolerancja znamionowego momentu dokręcenia | +- 20% |
| Waga produktu | 39 g |
| Typ mocowania | Sześciokąt zewnętrzny rozm. 17 |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R3/8 |
| Przyłącze pneumatyczne 2 | do przewodu o średnicy zewn. 8 mm |
| Kolor pierścienia zwalniającego | niebieski |
| Materiał części z gwintem | Mosiądz niklowany |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | Polioksymetylen |
| Materiał uszczelnienia przewodu | NBR |
| Materiał elementu trzymającego przewód | Nierdzewna stal stopowa |
Parametry techniczne - Obrotowe złącze wtykowe QSR-3/8-8 (153406) serii QSR - Festo
Maks. liczba obrotów
400 1/min
Maks. moment promieniowy
0.015 Nm
Materiał elementów blokady przewodu
Stal wysokostopowa, nierdzewna
Materiał uszczelnienia przewodu
NBR
Kolor pierścienia zwalniającego
Niebieski
Ciśnienie robocze w zależności od temperatury
-0.95 ... 14 bar
Ciśnienie robocze dla pełnego zakresu temperatury
-0.95 ... 6 bar
Materiał pierścienia zwalniającego
POM
Typ uszczelnienia gwintu
Taśma uszczel.
Przyłącze pneumatyczne 2
dla przewodu o średnicy zew. 8 mm
Przyłącze pneumatyczne 1
Gwint zewnętrzny R3/8
Wielkość nominalna
5 mm
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Jednostka opakowania
1
Waga produktu
39 g
Konstrukcja
Zasada Push Pull
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym
Pozycja zabudowy
Dowolna
Klasyfikacja morska
patrz certyfikat
Materiał obudowy
PBT
Wielkość
Standard
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura otoczenia
0 ... 60 °C
Nr kat.
OT-FESTO015479
Pliki do pobrania - Obrotowe złącze wtykowe QSR-3/8-8 (153406) serii QSR - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
