Presostat z IO-Link PV-100MSER14-UFRVG/US/ / (PV2102) - IFM
SKU: OC-IFM015104
MPN: PV2102
Producent:
IFM
Cena netto/szt.
675,00 zł
830,25 zł
brutto/szt.
.png)
Opis produktu - Presostat z IO-Link PV-100MSER14-UFRVG/US/ / (PV2102) - IFM
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 |
| Zakres pomiarowy[MPa] | 0...10 |
| Przyłącze procesowe | połączenie gwintowane R 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 |
Aplikacja
| Element pomiarowy | metalowa celka pomiarowa | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Media | ciecze i gazy | ||
| Temperatura medium[°C] | -40...90 | ||
| Minimalne ciśnienie niszczące[MPa] | 100 | ||
| Wytrzymałość na ciśnienie[MPa] | 25 | ||
| Uwaga dot. przeciążalności |
| ||
| Odporność na podciśnienie |
| ||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 15 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 0,3 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | < 170 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy[MPa] | 0...10 | |||||||||||
| Punkt przełączania SP[MPa] | 0,1...10 | |||||||||||
| Punkt resetu rP[MPa] | 0,05...9,95 | |||||||||||
| W krokach co[MPa] | 0,005 | |||||||||||
| Ustawienia fabryczne |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,5 (nach DIN EN 61298-2) |
| Powtarzalność[% zakresu] | < ± 0,05; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,5; (liniowość, włącznie z histerezą i powtarzalnością, ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1) |
| Odchylenie liniowości[% zakresu] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Odchylenie histerezy[% zakresu] | < ± 0,2 |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
Czasy reakcji
| Czas reakcji[ms] | < 3 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 2 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 5 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -40...90 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 69K |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 668 | ||
| Dopuszczenie UL |
| ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 55 |
| Obudowa | cylindryczna |

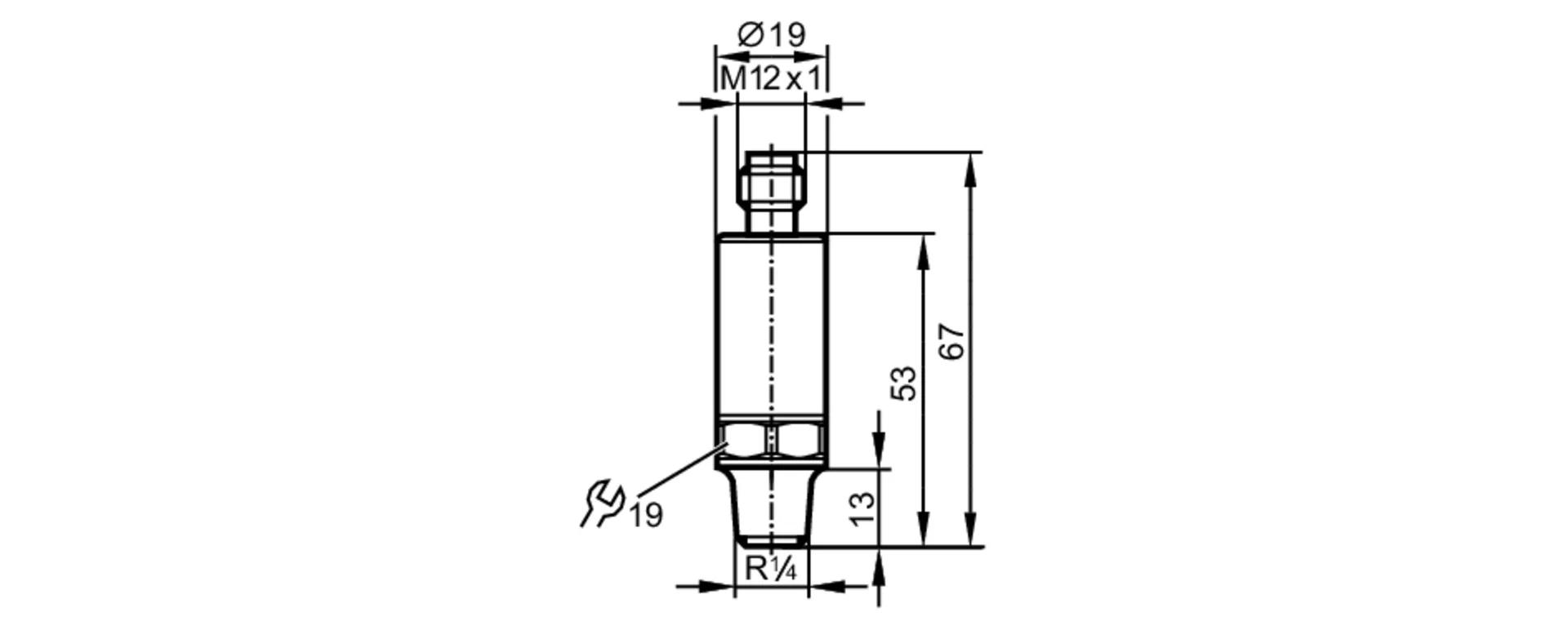

| Wymiary[mm] | Ø 19 / L = 67 |
| Materiał | stal nierdzewna 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); stal nierdzewna 1.4542 (17-4 PH / 630) |
| Min. liczba cykli ciśnienia | 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym) |
| Moment dokręcający[Nm] | 50; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) |
| Przyłącze procesowe | połączenie gwintowane R 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 |
| Zintegrowany tłumik | tak |
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
