Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane Rc 3/4 Gwint wewnętrzny DN20 |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | Funkcja sumująca; do aplikacji przemysłowych | ||
| Media | Ciecze przewodzące; woda; roztwory wodne | ||
| Uwaga na temat mediów |
| ||
| Temperatura medium[°C] | -10...70 | ||
| Wytrzymałość na ciśnienie |
|
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | 95; (24 V) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 5 |
| Zasada pomiaru | elektromagnetyczny |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wejścia
| Wejścia | resetowanie licznika |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 200 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) |
| Maks. obciążenie[Ω] | 500 |
| Analogowe wyjście napięciowe[V] | 0...10; (skalowany) |
| Min. rezystancja obciążenia[Ω] | 2000 |
| Wyjście impulsowe | pomiar ilości przepływu |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Punkt początkowy wyjścia analogowego ASP |
| ||
| Punkt końcowy wyjścia analogowego AEP |
| ||
| Krok |
|
| Monitoring przepływu | |
|---|---|
| Wartość impulsu | 0,00001...50 000 m³ |
| Długość impulsu[s] | 0,005...2 |
| Monitoring temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -20...80 |
| Rozdzielczość[°C] | 0,2 |
| Punkt przełączania SP[°C] | -19,2...80 |
| Punkt resetu rP[°C] | -19,6...79,6 |
| Wyjście analogowe / dolna wartość[°C] | -20...60 |
| Wyjście analogowe / górna wartość[°C] | 0...80 |
| W krokach co[°C] | 0,2 |
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | ± (0,8 % MW + 0,5 % MEW) |
| Powtarzalność | ± 0,2% MEW |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 2,5 (Q > 5 l/min) |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | 0,15; (dAP = 0, T19) |
| Programowalny czas opóźnienia dS, dr[s] | 0...50 |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 20 (Q > 5 l/min) |
Software / programowanie
| Możliwości parametryzacji | Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / napięciowe / impulsowe; Opóźnienie rozruchu; wyświetlacz można dezaktywować; Jednostka wyświetlana |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 3 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 5 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -10...60 |
| Temperatura składowania[°C] | -25...80 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||||
| Zatwierdzenie CPA |
| ||||||||||||
| Odporność na wstrząsy |
| ||||||||||||
| Odporność na wibracje |
| ||||||||||||
| MTTF[lata] | 145 | ||||||||||||
| Dopuszczenie UL |
| ||||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 576,5 |
| Obudowa | cylindryczna |

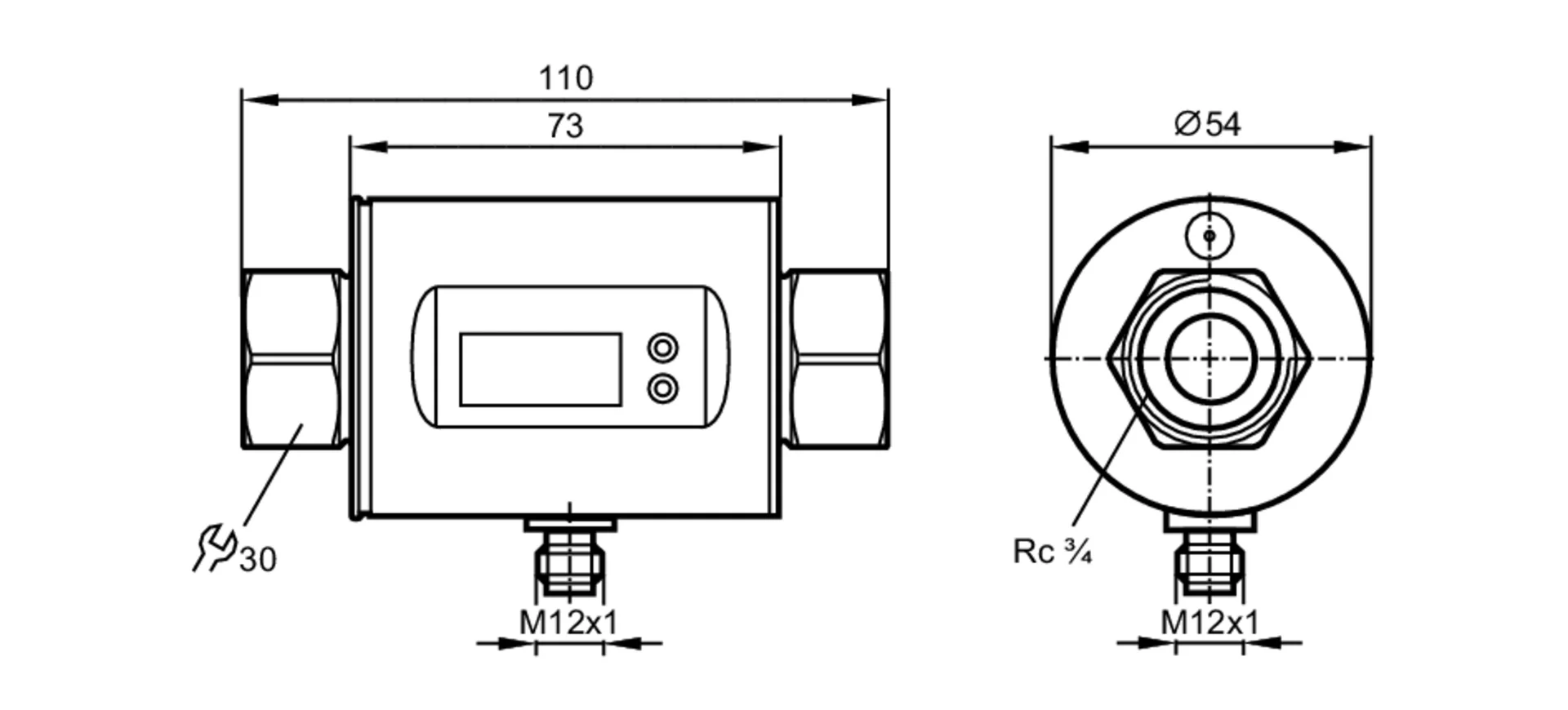

| Wymiary[mm] | Ø 54 / L = 110 |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT-GF20; PC; FKM; TPE |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK; EPDM |
| Przyłącze procesowe | połączenie gwintowane Rc 3/4 Gwint wewnętrzny DN20 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Spadek ciśnienia |
|
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
