Przepływomierz wirowy (Vortex) z wyświetlaczem SVK34XXX50KG/US-100 (SV7504) - IFM
SKU: OC-IFM016909
MPN: SV7504
Producent:
IFM
Cena netto/szt.
1 858,95 zł
2 286,51 zł
brutto/szt.
.png)
Opis produktu - Przepływomierz wirowy (Vortex) z wyświetlaczem SVK34XXX50KG/US-100 (SV7504) - IFM
- Niezawodne wykrywanie przepływu i temperatury medium
- Dokładne, linearyzowane wyjście analogowe
- Możliwość obracania wyświetlacza w celu optymalnego wyosiowania
- Czytelny kolorowy wyświetlacz z funkcją przełączania barw czerwona / zielona
- Odpowiednie do wody zwykłej, dejonizowanej i chłodzącej
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane Rc 3/4 Gwint wewnętrzny DN20 |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Media | woda; roztwory glikolu; chłodziwa | ||
| Temperatura medium[°C] | -10...90 | ||
| Wytrzymałość na ciśnienie |
| ||
| Uwaga dot. przeciążalności |
|
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 30 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 3 |
| Zasada pomiaru | Vortex |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 2 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | 500 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Punkt początkowy wyjścia analogowego ASP |
| ||
| Punkt końcowy wyjścia analogowego AEP |
| ||
| Krok |
| ||
| Dynamika pomiaru | 1:20 |
| Monitoring temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -10...90 |
| Zakres wyświetlacza[°C] | -30...110 |
| Rozdzielczość[°C] | 0,5 |
| Wyjście analogowe / dolna wartość[°C] | -10...70 |
| Wyjście analogowe / górna wartość[°C] | 10...90 |
| W krokach co[°C] | 0,5 |
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | ± 2 % MEW; (woda) |
| Powtarzalność | ± 0,5 % MEW |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 1 |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | 1; (dAP = 0) |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 6 |
Software / programowanie
| Możliwości parametryzacji | Tłumienie wyjścia analogowego dAA; Jednostka wyświetlana |
Warunki pracy
| Temperatura otoczenia[°C] | 0...60 | ||
| Uwaga dot. temperatury otoczenia |
| ||
| Temperatura składowania[°C] | -20...80 | ||
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||||
| Zatwierdzenie CPA |
| ||||||||||||
| Odporność na wstrząsy |
| ||||||||||||
| Odporność na wibracje |
| ||||||||||||
| MTTF[lata] | 342 | ||||||||||||
| Dopuszczenie UL |
| ||||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 486,5 |
| Obudowa | prostopadłościan |

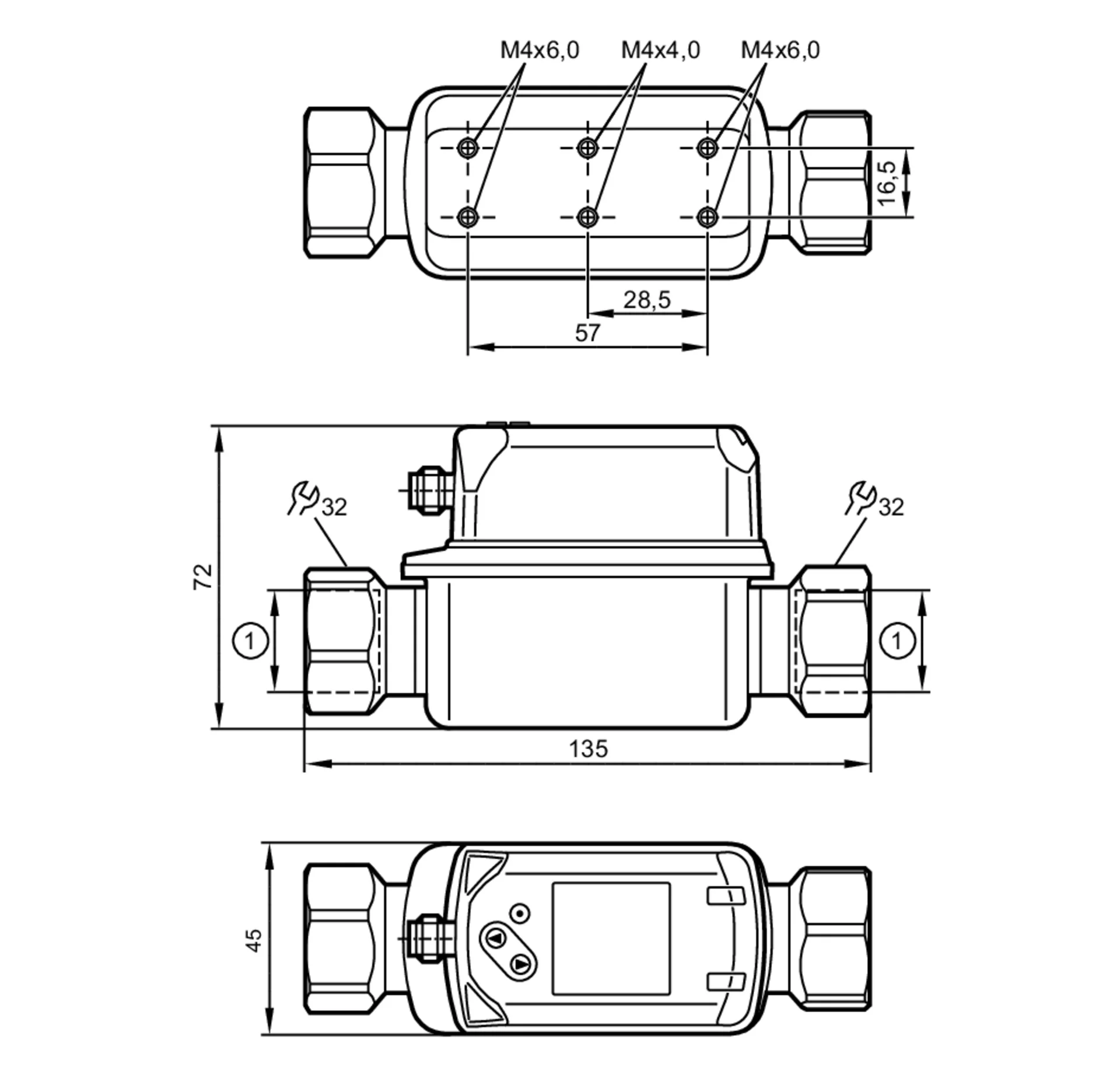

| Wymiary[mm] | 135 x 45 x 72 |
| Materiał | stal nierdzewna (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); ETFE; PA 6T; PPS; FKM |
| Moment dokręcający[Nm] | 30 |
| Przyłącze procesowe | połączenie gwintowane Rc 3/4 Gwint wewnętrzny DN20 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Spadek ciśnienia |
|
| Diagramy i grafiki | |
|---|---|
| odporność na ciśnienie (bar) |
Parametry techniczne - Przepływomierz wirowy (Vortex) z wyświetlaczem SVK34XXX50KG/US-100 (SV7504) - IFM
Nr kat.
OC-IFM016909
Pliki do pobrania - Przepływomierz wirowy (Vortex) z wyświetlaczem SVK34XXX50KG/US-100 (SV7504) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
