Przepływomierz wirowy (Vortex) z wyświetlaczem SVN12XXXIRKG/US-100 (SV4610) - IFM
SKU: OC-IFM016883
MPN: SV4610
Producent:
IFM
Cena netto/szt.
1 705,95 zł
2 098,32 zł
brutto/szt.
.png)
Opis produktu - Przepływomierz wirowy (Vortex) z wyświetlaczem SVN12XXXIRKG/US-100 (SV4610) - IFM
- Niezawodne wykrywanie przepływu i temperatury medium
- Z wyjściem przełączającym lub wyjściem częstotliwości i IO-Link
- Możliwość obracania wyświetlacza w celu optymalnego wyosiowania
- Czytelny kolorowy wyświetlacz z funkcją przełączania barw czerwona / zielona
- Odpowiednie do wody zwykłej, dejonizowanej i chłodzącej
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane 1/2" NPT Gwint wewnętrzny DN8 |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Aplikacja | do aplikacji przemysłowych | |||
| Media | woda; roztwory glikolu; chłodziwa | |||
| Temperatura medium[°F] | 14...194 | |||
| Wytrzymałość na ciśnienie |
| |||
| Uwaga dot. przeciążalności |
| |||
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 3,9 |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 30 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 3 |
| Zasada pomiaru | Vortex |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał częstotliwościowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Częstotliwość końcowa, FEP |
| ||
| Krok |
| ||
| Częstotliwość punktu końcowego, FRP[Hz] | 100...1000 | ||
| Dynamika pomiaru | 1:20 |
| Monitoring temperatury | |
|---|---|
| Zakres pomiarowy[°F] | 14...194 |
| Zakres wyświetlacza[°F] | -22...230 |
| Rozdzielczość[°F] | 1 |
| Punkt przełączania SP[°F] | 16...194 |
| Punkt resetu rP[°F] | 14...192 |
| W krokach co[°F] | 1 |
| Częstotliwość punktu początkowego, FSP[°F] | 14...158 |
| Częstotliwość końcowa, FEP[°F] | 50...194 |
| Częstotliwość punktu końcowego, FRP[Hz] | 100...1000 |
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | ± 2 % MEW; (woda) |
| Powtarzalność | ± 0,5 % MEW |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 1 |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | 1; (dAP = 0) |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 6 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; Wyjście częstotliwościowe; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 2 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 3 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°F] | 32...140 | ||
| Uwaga dot. temperatury otoczenia |
| ||
| Temperatura składowania[°F] | -4...176 | ||
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| |||
| Odporność na wstrząsy |
| |||
| Odporność na wibracje |
| |||
| MTTF[lata] | 342 | |||
| Dopuszczenie UL |
| |||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 481,5 |
| Obudowa | prostopadłościan |

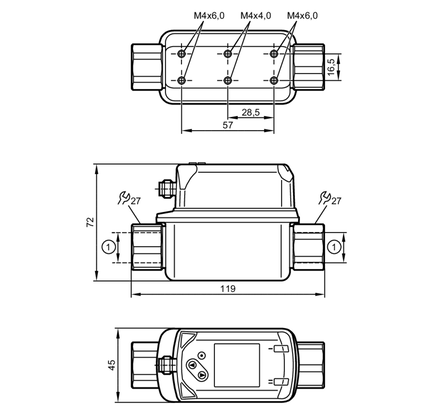

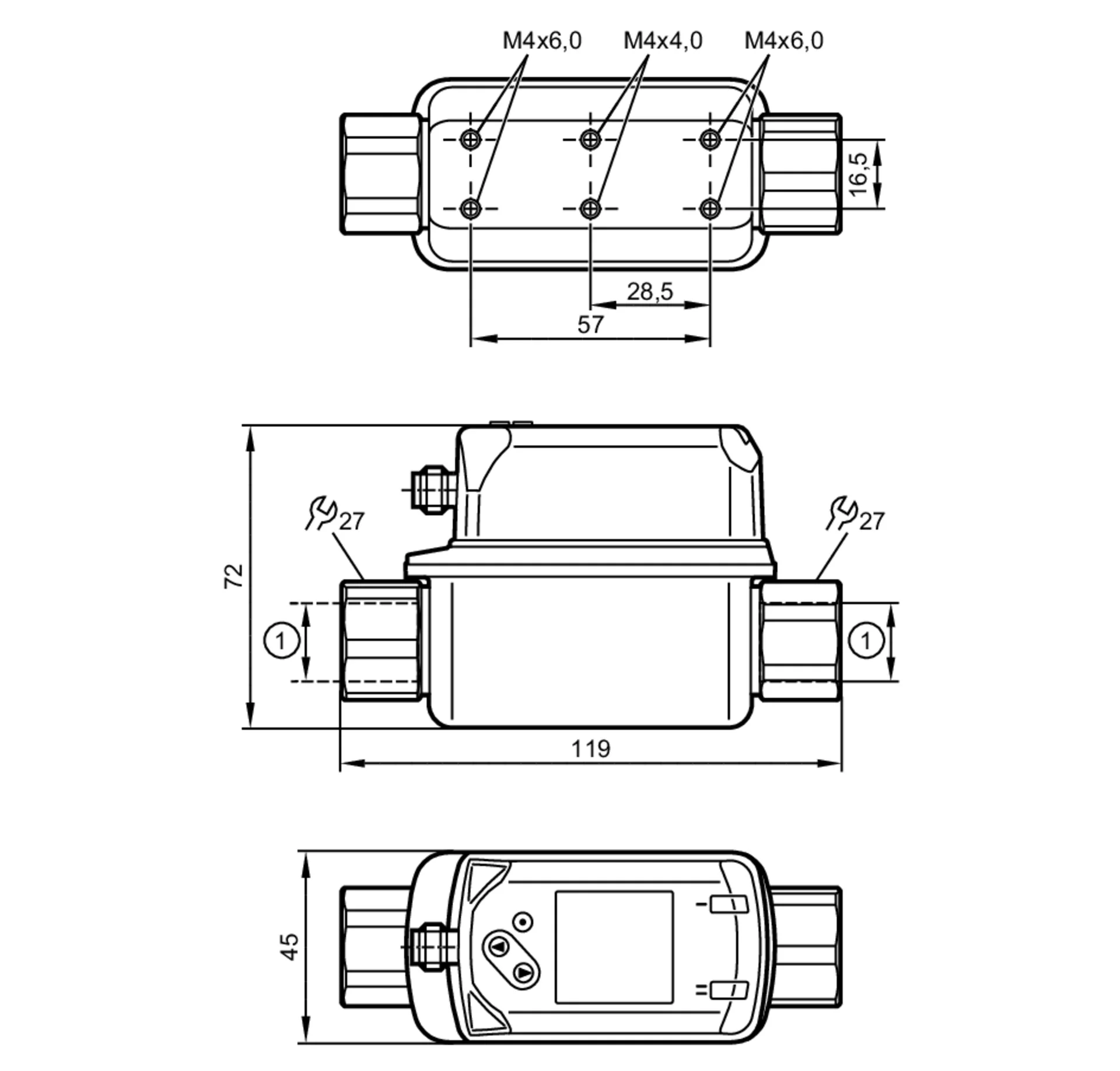

| Wymiary[mm] | 119 x 45 x 72 |
| Materiał | stal nierdzewna (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); ETFE; PA 6T; PPS; FKM |
| Moment dokręcający[Nm] | 30 |
| Przyłącze procesowe | połączenie gwintowane 1/2" NPT Gwint wewnętrzny DN8 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Spadek ciśnienia |
|
| Diagramy i grafiki | |
|---|---|
| odporność na ciśnienie (bar) |
Parametry techniczne - Przepływomierz wirowy (Vortex) z wyświetlaczem SVN12XXXIRKG/US-100 (SV4610) - IFM
Nr kat.
OC-IFM016883
Pliki do pobrania - Przepływomierz wirowy (Vortex) z wyświetlaczem SVN12XXXIRKG/US-100 (SV4610) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
