Opis produktu - Przepływomierz wirowy (Vortex) z wyświetlaczem SVN34XXXIRKG/US (SV0529) - IFM

Niezawodne wykrywanie przepływu i temperatury medium
Z wyjściem przełączającym lub wyjściem częstotliwości i IO-Link
Możliwość obracania wyświetlacza w celu optymalnego wyosiowania
Czytelny kolorowy wyświetlacz z funkcją przełączania barw czerwona / zielona
Odpowiednie do wody zwykłej, dejonizowanej i chłodzącej

Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjść

Liczba wyjść binarnych: 2

Zakres pomiarowy

5...100 l/min

0,3...6 m³/h

Przyłącze procesowe

połączenie gwintowane 3/4" NPT Gwint wewnętrzny DN20

Aplikacja

Konstrukcja

styki pozłacane

Aplikacja

do aplikacji przemysłowych

Media

woda

Temperatura medium[°C]

-10...90

Wytrzymałość na ciśnienie

12 bar

1,2 MPa

Uwaga dot. przeciążalności

do 40 ° C

MAWP (dla aplikacji zgodnych z CRN)[bar]

4,3

Dane elektryczne

Napięcie zasilania[V]	18...30 DC
Pobór prądu[mA]	< 30
Min. rezystancja izolacji[MΩ]	100; (500 V DC)
Klasa ochrony	III
Zabezpieczenie przed odwrotną polaryzacją	tak
Czas rozruchu[s]	< 3
Zasada pomiaru	Vortex

Wejścia / wyjścia

Liczba wejść i wyjść

Liczba wyjść binarnych: 2

Wyjścia

Łączna liczba wyjść	2
Sygnał wyjściowy	sygnał przełączający; sygnał częstotliwościowy; IO-Link; (konfigurowalne)
Wykonanie elektryczne	PNP/NPN
Liczba wyjść binarnych	2
Funkcja wyjścia	normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]	2,5
Prąd obciążenia wyjścia przełączającego DC[mA]	100
Zabezpieczenie przed zwarciem	tak
Zabezpieczenie przed przeciążeniem	tak

Zakres pomiaru / nastaw

Zakres pomiarowy

5...100 l/min

0,3...6 m³/h

Zakres wyświetlacza

0...120 l/min

0...7,2 m³/h

Rozdzielczość

0,5 l/min

0,02 m³/h

Punkt przełączania SP

6...100 l/min

0,36...6 m³/h

Punkt resetu rP

5...99 l/min

0,3...5,94 m³/h

Częstotliwość końcowa, FEP

20...100 l/min

1,2...6 m³/h

Krok

0,5 l/min

0,02 m³/h

Częstotliwość punktu końcowego, FRP[Hz]

100...1000

Dynamika pomiaru

1:20

Monitoring temperatury
Zakres pomiarowy[°C]	-10...90
Zakres wyświetlacza[°C]	-30...110
Rozdzielczość[°C]	0,5
Punkt przełączania SP[°C]	-9...90
Punkt resetu rP[°C]	-10...89
W krokach co[°C]	0,5
Częstotliwość punktu początkowego, FSP[°C]	-10...70
Częstotliwość końcowa, FEP[°C]	10...90
Częstotliwość punktu końcowego, FRP[Hz]	100...1000

Dokładność / odchylenie

Monitorowanie przepływu
Dokładność (w zakresie pomiarowym)	± 2 % MEW
Powtarzalność	± 0,5 % MEW

Monitoring temperatury
Dokładność[K]	± 1

Czasy reakcji

Monitorowanie przepływu
Czas reakcji[s]	1; (dAP = 0)
Tłumienie wartości procesowej dAP[s]	0...5

Monitoring temperatury
Odpowiedź dynamiczna T05 / T09[s]	T09 = 6

Software / programowanie

Możliwości parametryzacji

histereza / okno; normalnie otwarte / zamknięte; logika przełączania; Wyjście częstotliwościowe; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana

Interfejsy

Interfejs komunikacyjny

IO-Link

Typ transmisji

COM2 (38,4 kBaud)

IO-Link Revision

1.1

Norma SDCI

IEC 61131-9

Profil

Smart Sensor - SSP 0	Generic Profiled Sensor
Function	Device identification
Function	Process data variable
Function	Device diagnosis

SIO tryb

tak

Wymagany typ portu mastera

Ilość danych analogowych

Ilość danych binarnych

Min.czas cyklu procesu[ms]

Obsługiwane DeviceID

Typ działania	DeviceID
default	492

Warunki pracy

Temperatura otoczenia[°C]

0...60

Uwaga dot. temperatury otoczenia

temperatura medium <80 ° C

temperatura medium <90 ° C: 0...50 °C

Temperatura składowania[°C]

-20...80

Ochrona

IP 65; IP 67

Testy / dopuszczenia

EMC

DIN EN 61000-6-2

DIN EN 61000-6-3

Zatwierdzenie CPA

oznaczenie modelu	001VO
klasa dokładności	-
maksymalny dpuszczalny błąd	± 2 % FS
Q (min)	0,36 m³/h
Q (t)	1,2 m³/h
Q (max)	6 m³/h

Odporność na wstrząsy

DIN EN 60068-2-27

5 g (11 ms)

Odporność na wibracje

DIN EN 60068-2-6	z wodą / 10...50 Hz 1 mm
z wodą / 50...2000 Hz 2 g

Dyrektywa PED Urządzenia Ciśnieniowe

dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]	519,3
Obudowa	prostopadłościan

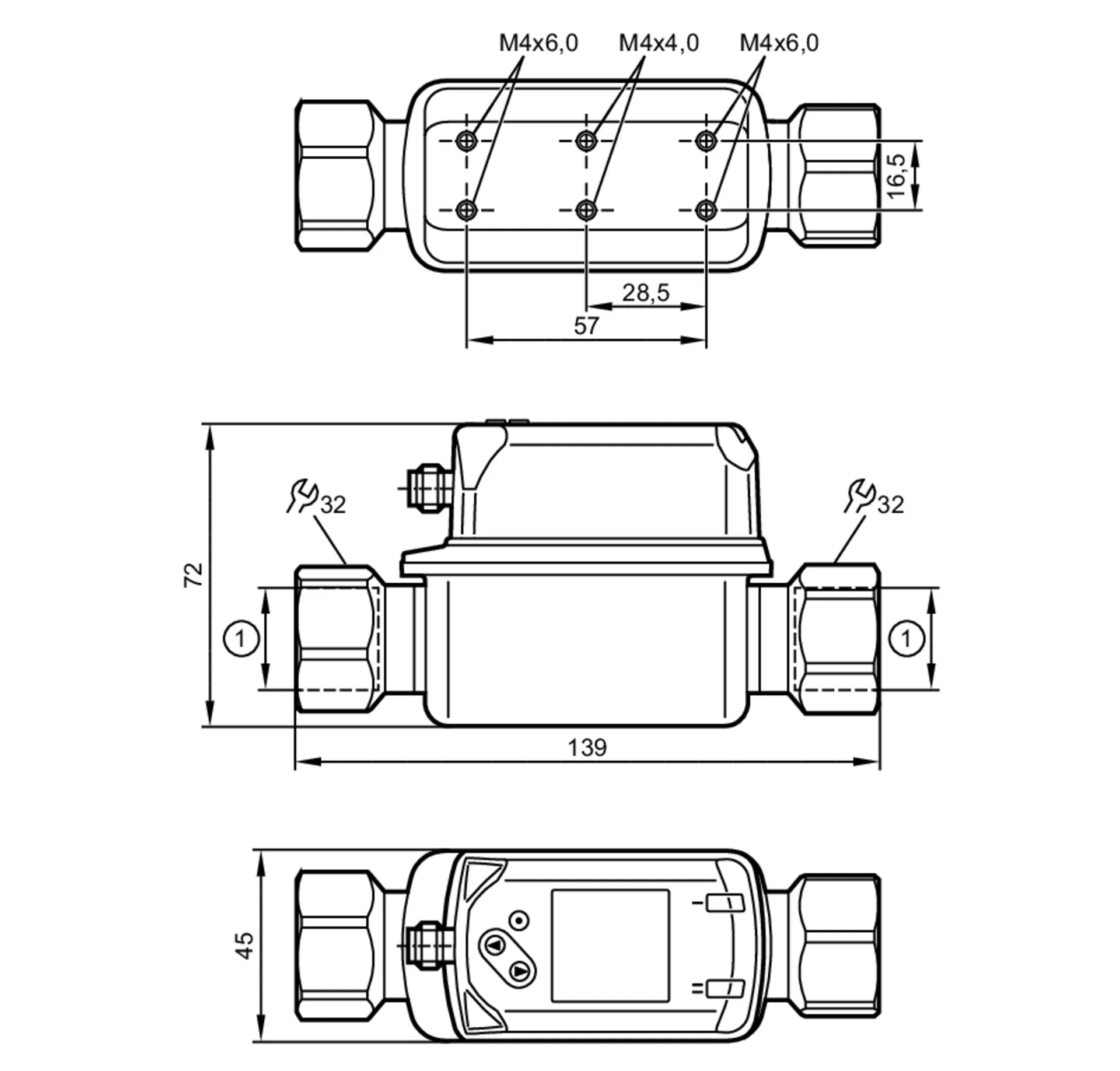

Wymiary[mm]	139 x 45 x 72
Materiał	stal nierdzewna (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Materiały części w kontakcie z medium	stal nierdzewna (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Moment dokręcający[Nm]	30
Przyłącze procesowe	połączenie gwintowane 3/4" NPT Gwint wewnętrzny DN20

Wyświetlacze / elementy robocze

Wyświetlacz

Kolorowy wyświetlacz 1,44", 128 x 128 pikseli

2 x LED, kolor żółty

Uwagi

MW = Wielkość mierzona

MEW = Końcowa wartość zakresu pomiarowego

Sztuk w opakowaniu

1 szt.

Połączenie elektryczne

Podłączenie

Konektor: 1 x M12; kodowanie: A; Styki: pozłacane

Diagramy i grafiki

Spadek ciśnienia

dP	Spadek ciśnienia
Q	wielkość przepływu objętościowego

Diagramy i grafiki

odporność na ciśnienie (bar)
