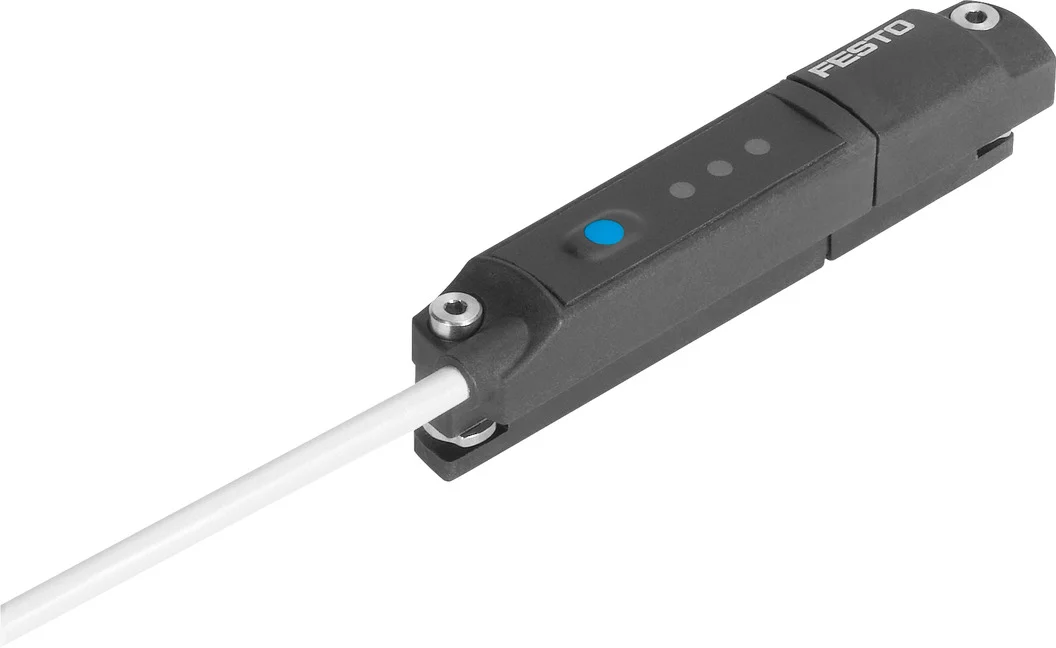

Przetwornik położenia SDAT-MHS-M50-1L-SA-E-0.3-M8 (1531265) - Festo

Nr artykułu:

OT-FESTO057278

Nr artykułu:

OT-FESTO057278


1122.87 zł netto/szt.
1381.13 zł brutto/szt.
Produkt dostępny. Czas dostawy: Wysyłka w 24-48h. więcej
Koszty dostawy: od 0.00zł więcej
szt.
Rabaty dla profesjonalistów
  • Ponad 700 000 produktów  - najszersza oferta w Polsce
  • indywidualne warunki cenowe
  • szybka dostawa - 24 / 48 h
  • wsparcie merytoryczne i techniczne
  • dostęp do historii zamówień i rozliczeń
Wypełnij formularz
Najszersza oferta
pneumatyki w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Opis produktu
Dane techniczne
Pliki do pobrania

Opis produktu - Przetwornik położenia SDAT-MHS-M50-1L-SA-E-0.3-M8 (1531265) - Festo

SDAT-MHS-M50-1L-SA-E-0.3-M8 SDAT-MHS-M50-1L-SA-E-0.3-M8 (1531265) POS.TRANSMITTER

Dane techniczne - Przetwornik położenia SDAT-MHS-M50-1L-SA-E-0.3-M8 (1531265) - Festo

Materiał powłoki kabla
TPE-U(PUR)
Maks. częstotliwość przełączania
1 kHz
Protokół
I-Port, IO-Link
Funkcja elementu przełączającego
NZ lub NO, przełączny
Wyjście dwustanowe
PNP
Sposób pomiaru
Magnetyczny- Hall
Materiał nakrętki kołpakowej
Mosiądz, niklowany
Materiał styków elektrycznych
Stop miedzi, Styki pozłacane
Kolor powłoki kabla
Szary
Opcje ustawień
IO-Link, Przycisk
Temperatura otoczenia przy ruchomym ułożeniu kabla
-20 ... 70 °C
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm, Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m
Charakterystyka kabla
Prowadnica kabli + robot
Podłączenie elektryczne 1, sposób montażu
Screw lock
Podłączenie elektryczne 1, liczba pinów/żył
4
Podłączenie elektryczne 1, technologia podłączenia
M8x1, kodowanie A zgodnie z EN 61076-2-104
Podłączenie elektryczne 1, typ podłączenia
Kabel z wtyczką
Tętnienie resztkowe
10 %
Mierzona wielkość
Położenie
Wskaźnik stanu przełączania
Żółta dioda LED
Czas wyłączania
< 2 ms
Czas włączania
< 2 ms
Spadek napięcia
2.5 V
Zabezpieczenie przed przeciążeniem
Dostępne
IO-Link, function classes
Binärer Daten Kanal (BDC), Process Data Variable (PDV), Identyfikacja, Diagnostyka, Teach channel
Zakres wykrywania
0 ... 50 mm
Znamionowe próbkowanie
1 ms
Czułość, prąd wyjściowy
0.32 mA/mm
Typowy błąd liniowości w ± mm
±0,25 mm
Maks. rezystancja obciąż., prąd wyjściowy
500 Ohm
Kierunek przyłącza wyjściowego
Wzdłuż
Materiał folii
Poliester
Maks. moc przełączania DC
2.7 W
IO-Link, tryb komunikacji
COM3 (230.4 kbd)
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Znak KC
KC-EMV
Wyjście analogowe
4 - 20 mA
IO-Link, obsługa trybu SIO
Tak
IO-Link, typ portu
A
IO-Link, Profil
Smart sensor profile
Maks. Prąd wyjściowy
100 mA
IO-Link, minimalny czas cyklu
1 ms
Powtarzalność
0.1 mm
Materiał obudowy
Mosiądz, niklowany, Wzmocnione PA, Poliester, Stal wysokostopowa, nierdzewna
Kształt
Do rowka T
Uwaga dotycząca materiałów
Zgodne z RoHS, Nie zawiera halogenów
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Długość kabla
0.3 m
Stopień ochrony
IP65, IP68
Sposób montażu
Zamocowanie na stałe, Można wciskać w rowek od góry
Temperatura otoczenia
-25 °C do 70 °C
Pozycja zabudowy
Dowolna
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
do rowka T
Waga produktu
19 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Maks. prędkość przemieszczenia
3 m/s
Wyświetlanie stanu
Czerwona dioda LED
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
15 ... 30 V
Rozdzielczość przemieszczenia
0.05 mm
Wskaźnik stanu gotowości
Zielona dioda LED
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC
IO-Link, protokół
Device V 1.1
IO-Link, process data width IN
2 Byte
IO-Link, process data content IN
12 bit PDV (wartość mierzonego położenia), 4 bit BDC (monitoring położenia)
Nr kat.
OT-FESTO057278
