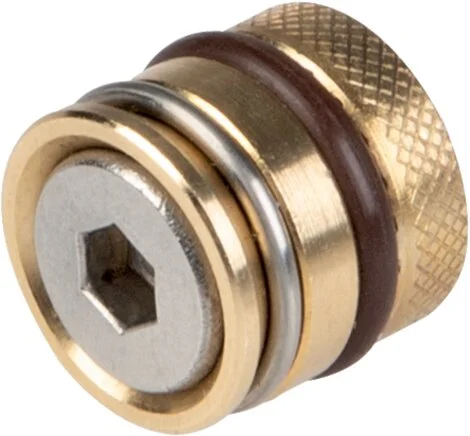

Opis produktu - Separacja ciśnień dla S1R i S2R (S1R-DT) - EMC
WYSPY ZAWOROWE MULTIPOL Z ELEKTROZAWORAMI MONOSTABILNYMI 5/2 G 1/8" WIELKOŚĆ S1R - E-mc
Charakterystyka wysp zaworowych z elektrozaworami monostabilnymi 5/2 wielkość S1R - E-mc
- Wyspy zaworowe Multipol to gotowe do stosowania kompletne komponenty z zamontowanymi elektrozaworami 5/2 (monostabilne)
- Do sterowania zaworami na wyspie wykorzystuje się złącze Multipol (Multipin, D-Sub)
- Wyspy zaworowe 5/2 stosuje się do sterowania wieloma siłownikami pneumatycznymi dwustronnnego działania
- Zastosowanie wyspy zaworowej minimalizuje liczbę przyłączek, przewodów elektrycznych, tłumików hałasu itp. w porównaniu do zaworów indywidualnych
- Wyspy zaworowe Multipol (Multipin) ograniczają miejsce pod zabudowę i dobrze nadają się do stosowania w szafach sterowniczych
- Ilość zaworów na wyspie Multipol: do 14 sztuk
- Wyjścia do odbiorników - G 1/8" w zaworach zamontowanych na wyspie
- Płyta przyłączeniowa pneumatyczna posiada wspólne zasilanie oraz wspólne odpowietrzenia dla zaworów
- W przyłącza odpowietrzające należy każdorazowo wkręcić tłumiki hałasu
- Gwinty przyłączy w płycie: zasilanie i odpowietrzenie - G1/4"
- Wyspy zaworowe posiadają przyłącze zasilające i odpowietrzające z obydwu stron
- Elektrozawory na wyspie posiadają dodatkowe sterowanie ręczne
- Dostępny element do separacji ciśnienia S1R-DT
Dane techniczne:
Materiały:
Korpus i suwak: Aluminium, uszczelki: NBR, pilot: poliamid
Korpus i suwak: Aluminium, uszczelki: NBR, pilot: poliamid
Funkcja zaworów: 5/2 monostabilny (powrót sprężyną)
Przepływ na kazdą pozycję zaworową: dla zaworów 5/2 500 l/min, dla zaworów 5/3: 450 l/min
Pobór mocy na pozycję zaworową: 2,8 W
Zakres temperatur: -5°C do +60°C
Ciśnienie robocze: 1,5 do 8 bar
Medium robocze: spreżone powietrze filtrowane suche lub smarowane
Czas przełączenia (przy 5 bar): ok. 50 ms, maks. 5 cykli przełączania / s (dla zaworów 5/3: maks. 3 cykle przełączania / s)
Napięcie sterujące: 24 V DC
Tolerancja napięcia: ± 10 %
Stopień ochrony: IP 40
Żywotność: min. 40 milionów cykli przełączania
Wykonanie: ze diodą LED i okablowaniem ochronnym
Wskazówka:
Pozycje zaworów są liczone rosnąco od złącza Multipol. Pin do sterowania pozycją zaworu odpowiada numerowi pozycji zaworu.
Zalety:
Pobór mocy na pozycję zaworową: 2,8 W
Zakres temperatur: -5°C do +60°C
Ciśnienie robocze: 1,5 do 8 bar
Medium robocze: spreżone powietrze filtrowane suche lub smarowane
Czas przełączenia (przy 5 bar): ok. 50 ms, maks. 5 cykli przełączania / s (dla zaworów 5/3: maks. 3 cykle przełączania / s)
Napięcie sterujące: 24 V DC
Tolerancja napięcia: ± 10 %
Stopień ochrony: IP 40
Żywotność: min. 40 milionów cykli przełączania
Wykonanie: ze diodą LED i okablowaniem ochronnym
Wskazówka:
Pozycje zaworów są liczone rosnąco od złącza Multipol. Pin do sterowania pozycją zaworu odpowiada numerowi pozycji zaworu.
Zalety:
- korzystna cena
- kompaktowe wykonanie
- mocowanie na szynie DIN lub mocowanie za pomocą śrub
- w zestawie znajduje się adapter do montażu na szynie DIN
- dioda LED i obwód ochronny
- zawory można latwo wymienić na inne zawory np. 5/2 bistabilne i 5/3
Parametry techniczne - Separacja ciśnień dla S1R i S2R (S1R-DT) - EMC
Waga
0,0069
Funkcja
Separacja ciśnienia dla różnych ciśnień wlotowych
Nr kat.
S1R-DT
Pliki do pobrania - Separacja ciśnień dla S1R i S2R (S1R-DT) - EMC
- 772_772a.pdf Pobierz
Adres producenta/dystrybutora
No.228 Jiangning Road, Fenghua, Ningbo,China,315500
