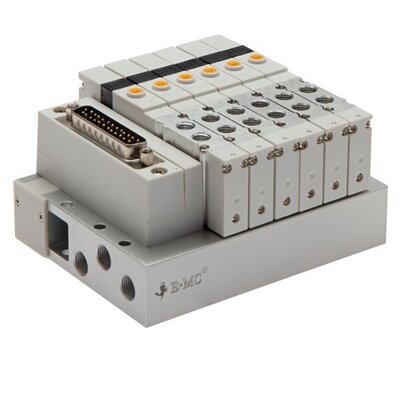

Separacja ciśnień dla S1V (S1V-DT) - EMC

SKU: S1V-DT

Producent: EMC

Cena netto/szt. 35,75 zł

43,97 zł brutto/szt.

35,75 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: 24-48h

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Separacja ciśnień dla S1V (S1V-DT) - EMC

WYSPY ZAWOROWE Z MODUŁAMI TRANSMISJI Z ELEKTROZAWORAMI MONOSTABILNYMI 5/2 WIELKOŚĆ - E-mc

Charakterystyka wysp zaworowych z modułami transmisji z elektrozaworami monostabilnymi 5/2 - E-mc

Wyspy zaworowe to gotowe do stosowania kompletne komponenty z zamontowanymi elektrozaworami 5/2
Do sterowania zaworami na wyspie wykorzystuje się różne protokoły transmisji
Wyspy zaworowe 5/2 stosuje się do sterowania wieloma siłownikami pneumatycznymi dwustronnnego działania
Zastosowanie wyspy zaworowej minimalizuje liczbę przyłączek, przewodów elektrycznych, tłumików hałasu w porównaniu do zaworów indywidualnych
Wyspy zaworowe Multipol (Multipin) ograniczają miejsce pod zabudowę i dobrze nadają się do stosowania w szafach sterowniczych
Ilość zaworów na wyspie Multipol: od 4 do 16 sztuk
Płyta przyłączeniowa pneumatyczna posiada wspólne zasilanie oraz wspólne odpowietrzenia dla zaworów
W przyłącza odpowietrzające należy każdorazowo wkręcić tłumiki hałasu
Wyspy zaworowe posiadają przyłącze zasilające i odpowietrzające z obydwu stron
Elektrozawory na wyspie posiadają dodatkowe sterowanie ręczne

Opcje wykonania:

sterowanie poprzez PROFINET (maks. 32 elektromagnesy, -10°C do +50°C) -PN,
sterowanie poprzez EtherCAT (maks. 32 elektromagnesy zaworowe, -10°C do +60°C) -EC
sterowanie przez IO-Link, -10°C do +50°C) -IO

Dane techniczne:

Materiały:
Korpus i suwak: Aluminium, uszczelki: NBR, pilot: poliamid

Funkcja zaworów: 5/2 monostabilny (powrót sprężyną)

Przepływ na kazdą pozycję zaworową M 5: ok. 230 l/min, M 7: ok. 330 l/min

Pobór mocy na pozycję zaworową: 0,8 W

Zakres temperatur: -5°C do +60°C

Ciśnienie robocze: 1,5 - 8 bar ( dla 5/3 2 - 8 bar)

Medium robocze: spreżone powietrze filtrowane suche lub smarowane

Czas przełączenia (przy 5 bar): ok. 15 ms, maks. 5 cykli przełączania / s (dla zaworów 5/3: maks. 3 cykle przełączania / s)

Napięcie sterujące: 24 V DC

Tolerancja napięcia: ± 10 %

Stopień ochrony: IP 40

Żywotność: min. 40 milionów cykli przełączania

Zalety:

korzystna cena
wyspa skonfigurowana z zamontowanymi zaworami - gotowa do natychmiastowego użycia
kompaktowa konstrukcja
złącze Multipin może być pionowe lub poziome (25-pinowa wtyczka D-Sub moze byc obracana)
możliwość montażu na szynie DIN lub mocowania za pomoca śrub
dołączony jest adapter do montażu na szynie DIN
dioda LED do sygnalizacji przełączenia
łatwa wymiana zaworu z góry
zawór z jedną lub dwiema cewkami można opcjonalnie zainstalować pózniej
