Separacja ciśnień dla S2V (S2V-DT) - EMC

SKU: S2V-DT

Producent: EMC

Cena netto/szt. 44,39 zł

54,60 zł brutto/szt.

44,39 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: 24-48h

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Separacja ciśnień dla S2V (S2V-DT) - EMC

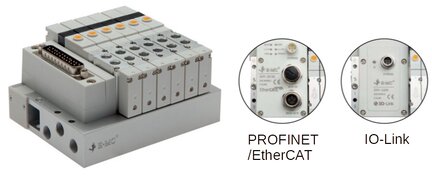

WYSPY ZAWOROWE Multipin (D-Sub), EtherCAT, PROFIBUS seria S1V i S2V - E-mc

Charakterystyka wysp zaworowych Multipin, EtherCAT, PROFIBUS seria S1V i S2V - E-mc

Wyspy zaworowe firmy E-mc to gotowe do stosowania kompletne zestawy z zamontowanymi elektrozaworami 2x3/2, 5/2 i 5/3 (zobacz)
Do sterowania zaworami na wyspie wykorzystuje się złącze Multipol (D-sub) lub moduły sieciowe
Protokoły transmisji: EtherCAT, PROFINET
Wyspy zaworowe z zaworami 5/2 i 5/3 stosuje się do sterowania wieloma siłownikami pneumatycznymi dwustronnnego działania
Zastosowanie wyspy zaworowej minimalizuje liczbę przyłączek, przewodów elektrycznych, tłumików hałasu w porównaniu do zaworów montowanych indywidualnych
Wyspy zaworowe ograniczają miejsce pod zabudowę i dobrze nadają się do stosowania w szafach sterowniczych
Ilość zaworów na wyspie: do 16 sztuk
Wyjścia do odbiorników: M5, M7 i G1/8
Płyta przyłączeniowa pneumatyczna posiada wspólne zasilanie oraz wspólne odpowietrzenia dla zaworów
W przyłącza odpowietrzające należy każdorazowo wkręcić tłumiki hałasu
Gwinty przyłączy w płycie: zasilanie i odpowietrzenie - G 1/8" lub G1/4"
Wyspy zaworowe posiadają przyłącze zasilające i odpowietrzające z obydwu stron
Elektrozawory na wyspie posiadają dodatkowe sterowanie ręczne

Dane techniczne:

Materialy: Korpus i suwak: Aluminium, uszczelki: NBR, zawór wspomagający (pilot): tworzywo sztuczne

Cisnienie robocze: dla zaworów 5/2 1,5 - 8 bar ( dla 5/3: 2 - 8 bar)

Medium robocze: sprężone powietrze suche lub smarowane, filtrowane

Czas przełączenia: <15 ms, maks. 5 cykli / sek. (dla zaworów 5/3: maks. 3 cyklle / sek.)

Napięcie sterujące: 24 V DC

Tolerancja napięcia: ± 10 %

Pobór mocy: 0,8 W / elektromagnes zaworu

Stopień ochrony: IP 40

Żywotność: min. 40 milionów cykli przelaczania

Wykonanie: ze wskaźnikiem stanu przełączania LED

Przepływ dla zaworów: M 5: ok. 230 l/min, M 7: ok. 330 l/min

Zakres dostawy: wyspa zaworowa wraz z zamontowanymi zaworami

Opcje wykonania:
Sterowanie PROFINET (maks. 32 elektromagnesy, -10°C do +50°C) - PN, sterowanie EtherCAT (maks. 32 elektromagnesy, -10°C do +60°C) - EC, sterowanie przez IO-Link, -10°C do +50°C) - IO

Zalety:

korzystna cena
wyspa jako komplet z zamontowanymi zaworami - gotowa do natychmiastowego użycia
kompaktowa konstrukcja,
wtyk D-Sub (Multipol) może byc pionowy lub poziomy (25-pinową wtyczką D-Sub można obracać)
mozliwość montażu na szynie DIN lub mocowania za pomocą śrub
Dolaczony jest adapter do montazu na szynie DIN
• wyswietlacz stanu przełączania LED
łatwa wymiana zaworu z góry
zawór bistabilny lub monostabilny można opcjonalnie zainstalować później

Uwaga: Do sterowania wyspami zaworowymi wymagane są następujące typy kabli:

Złącze Multipin: Kabel zasilający i sygnałowy: kabel połączeniowy ze złączem D-Sub 25-pin

PROFINET & EtherCAT:

Zasilanie: 1 5-żyłowy kabel połączeniowy z gniazdem M12x1 gwint wewnętrzny zgodnie z DIN EN 61076-2-101, kodowanie A

Kabel sygnałowy: 1 kabel sieciowy z wtyczką M12x1 z gwintem zewnętrznym zgodnie z DIN EN 61076-2-101, kodowanie D

IO-Link: Kabel zasilający i sygnałowy: 5-żyłowy kabel połączeniowy z gniazdem M12x1 gwint wewnętrzny zgodnie z DIN EN 61076-2-101, kodowanie A
