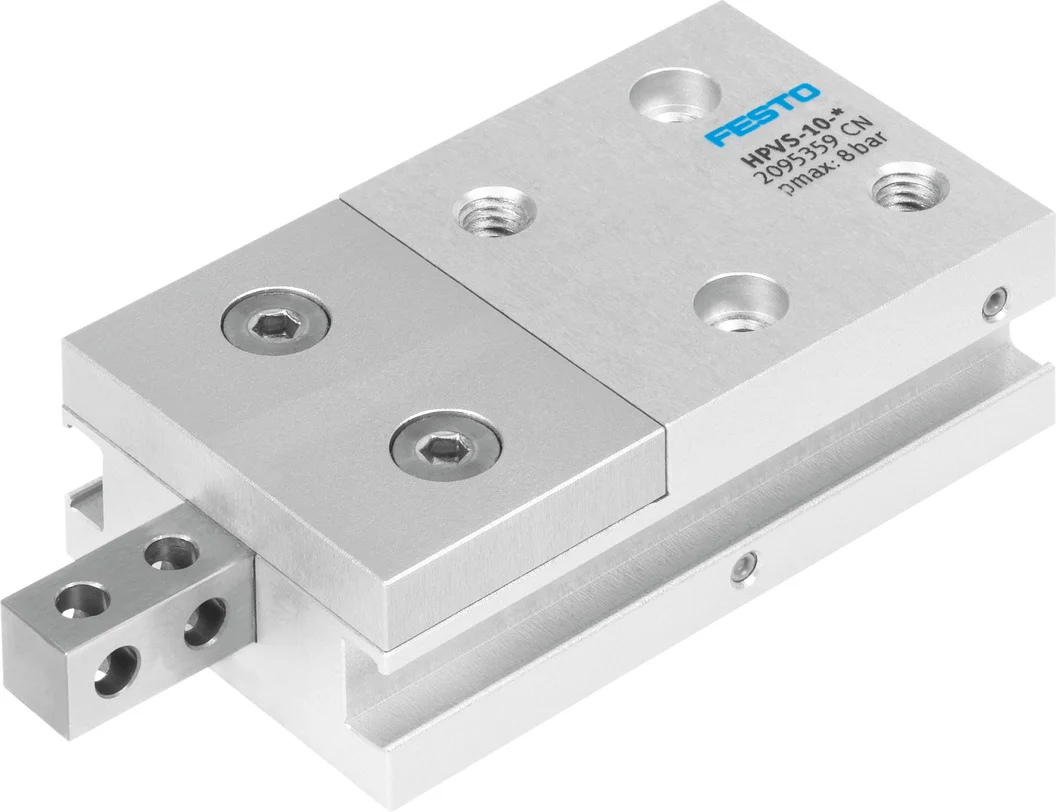

Separatory HPVS-10-10-A (2095359) serii HPVS - Festo
Festo

Separatory HPVS-10-10-A (2095359) serii HPVS - Festo

SKU: OT-FESTO038907 MPN: HPVS-10-10-A
Producent: Festo
Cena netto/szt. 1 700,36 zł
2 091,44 zł brutto/szt.
Separatory HPVS-10-10-A (2095359) serii HPVS - Festo
1 700,36 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Separatory HPVS-10-10-A (2095359) serii HPVS - Festo

  • Wersja z jednym trzpieniem
  • Z tłoczyskiem zabezpieczonym przed obrotem
  • Możliwość zastosowania w obudowie zintegrowanych wyłączników zbliżeniowych SME/SMT-8

Dane techniczne

Skok10 mm
Ø tłoka10 mm
Maks. zamienność0.3 mm
Maks. luz popychacza Sx0.05 mm
Maks. luz popychacza Sz0.03 mm
Maks. luz kątowy szczęk chwytających ax0.12 deg
Maks. luz kątowy szczęki chwytaka ay0.2 deg
Maks. luz kątowy szczęki chwytaka az0.262 deg
Mocowanie szczęk zewnętrznychOtwór przelotowy
AmortyzacjaBrak amortyzacji
Pozycja montażudowolny
Sposób działaniadwustronnego działania
KonstrukcjaTłoczysko
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00991216
Zabezpieczenie przed obrotem / prowadzenieProwadnica czterokątna
Minimalna odległość produktu z powodu wyłączników zbliżeniowych30 mm
Występ wyłącznika zbliżeniowego14 mm
Ciśnienie robocze3 bar
Czas wysuwu0.03 ms
Czas powrotu0.03 ms
Powtarzalność0.05 mm
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Stopień ochronyIP40
Temperatura otoczenia5 degC
Maks. moment dokręcenia1,2 Nm dla M3
Maks. siła Fz na szczęce, statyczna75 N
Maks. moment na palcu Mr statyczny3 Nm
Maks. moment na szczęce, Mx statyczny3 Nm
Maks. moment na palcu, My statyczny3 Nm
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie35 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie45 N
Waga produktu90 g
Maks. masa na zewnętrzny palec chwytaka56 g
Przyłącza alternatywneM3
Typ mocowaniaz otworem przelotowym na śrubę M3 i tulejką centrującą
Przyłącze pneumatyczneM5
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyStal wysokostopowa
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium, anodowany na gładko
Materiał tłoczyskaStal wysokostopowa
Materiał popychaczaStal wysokostopowa
Materiał zasuwyStal konstrukcyjna

Parametry techniczne - Separatory HPVS-10-10-A (2095359) serii HPVS - Festo

Średnica tłoka
10 mm
Skok
10 mm
Amortyzacja
brak tłumienia
Maks. luz kątowy szczęki chwytaka ax
0,12 deg
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
35 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
45 N
Przyłącza pneumatyczne
M5
Konstrukcja
tłoczyskowy, zabezpieczenie przed obrotem
Waga produktu
90 g
Alternatywne przyłącza
M3
Maks. dokładność zamienności
0,3 mm
Maks. luz popychacza Sx
0,05 mm
Maks. luz popychacza Sz
0,03 mm
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Maks. luz kątowy na szczęce chwytaka ay
0,2 deg
Maks. luz kątowy na szczęce chwytaka az
0,262 deg
Mocowanie zewnętrznych szczęk
otwór przelotowy
Czas wysuwania
16 ms
Czas skoku powrotnego
30 ms
Maks. siła na szczęce Fz, statyczna
75 N
Maks. statyczny moment na szczęce Mr
3 Nm
Maks. moment na szczęce Mx, statyczny
3 Nm
Maks. moment na szczęce My, statyczny
3 Nm
Maks. masa na zewnętrzną szczękę chwytaka
56 g
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących
Ciśnienie robocze
3 do 8 bar
Temperatura otoczenia
5 do 60 °C
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
tłoczysko zabezpieczone przed skręceniem
Teoretyczna siła pchająca przy ciśn. 6 barów
45 N
Teoretyczna siła ciągnąca przy ciśn. 6 barów
35 N
Klasa odporności na korozję KBK
2
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
M5
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE, zgodne z RoHS
Miejsca na przyłącza
M3
Średnica tłoka
10 mm
Zasada działania
o podwójnym działaniu
Zabezpieczenie przed obrotem/prowadzenie
kwadratowy przewodnik
Powtarzalność
0,05 mm
Pozycja zabudowy
dowolna
Tryb pracy
dwustronnego działania
Nr kat.
OT-FESTO038907
