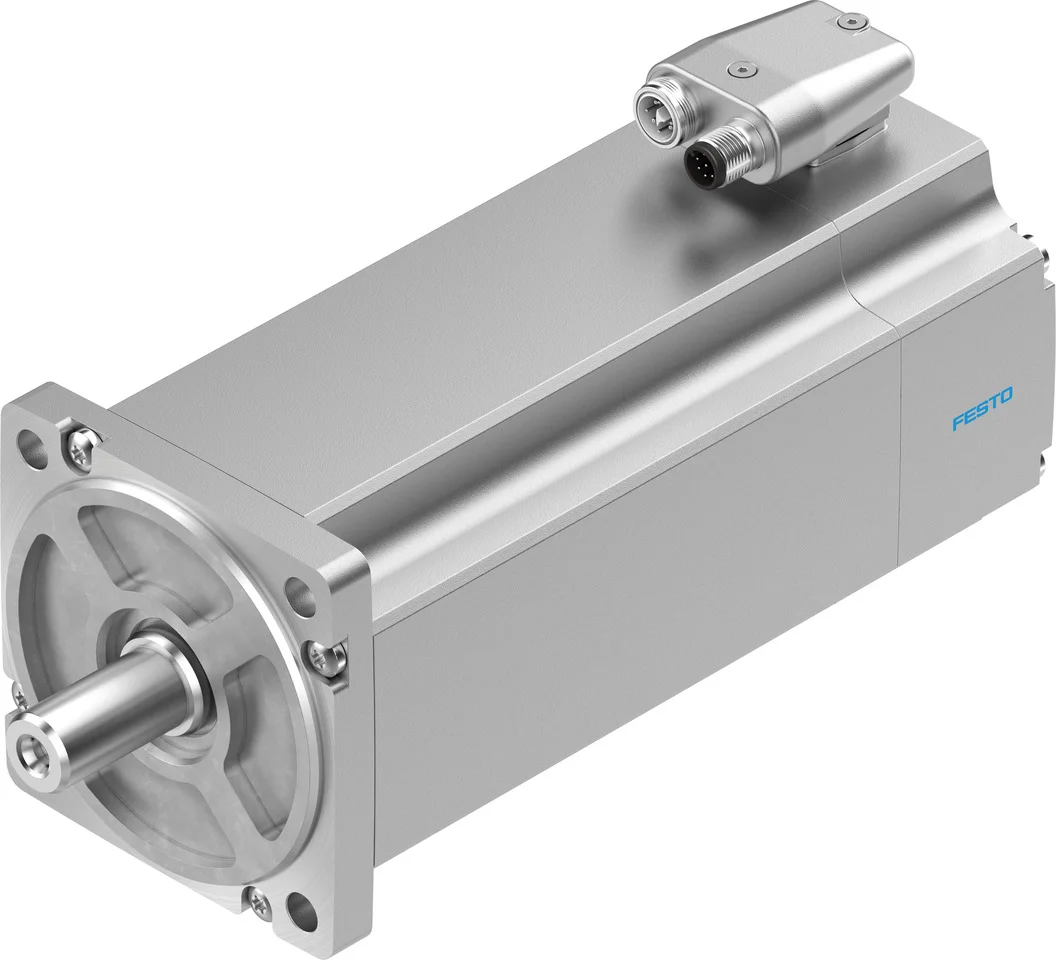

Silnik serwo EMME-AS-100-M-HS-AMX (4267600) serii EMME - Festo
SKU: OT-FESTO068329
MPN: EMME-AS-100-M-HS-AMX
Producent:
Festo
Cena netto/szt.
10 621,33 zł
13 064,24 zł
brutto/szt.
Opis produktu - Silnik serwo EMME-AS-100-M-HS-AMX (4267600) serii EMME - Festo
Niezawodny i mocny synchroniczny silnik serwo AC ze zoptymalizowaną techniką przyłączeniową do dynamicznych zastosowań.
- Bezszczotkowy, synchroniczny silnik serwo z wirnikiem z magnesami stałymi
- Cyfrowy enkoder absolutny jednoobrotowy lub wieloobrotowy
- Niezawodność, dynamika, dokładność
- Zoptymalizowana technika podłączeniowa
- Wersje z Safety Encoder Absolut, Multi Turn, HIPERFACE®
- Stopień ochrony IP54 (na wałku silnika bez uszczelki), IP65 (na wałku silnika z uszczelką), IP65 (dla obudowy silnika i przyłączy zasilania/enkodera)
- Opcjonalnie z hamulcem
Dane techniczne
| Temperatura otoczenia | -10 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Spełnia normę | IEC 60034 |
| Klasa izolacji | F |
| Klasa ratingowa zgodnie z EN 60034-1 | S1 |
| Stopień ochrony | IP21 |
| Przyłącza elektryczne | Wtyczka |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-strefa III |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znamionowe napięcie robocze DC | 565 V |
| Napięcie nominalne DC | 565 V |
| Typ uzwojenia | Gwiazda wewn. |
| Liczba par biegunów | 3 |
| Moment obrotowy postojowy | 7.5 Nm |
| Znamionowy moment obrotowy | 6.4 Nm |
| Szczytowy moment obrotowy | 30 Nm |
| Znamionowa prędkość obrotowa | 3000 1/min |
| Maks. prędkość obrotowa | 3941 1/min |
| Moc znamionowa silnika | 2000 W |
| Prąd ciągły w stanie spoczynku | 4.6 A |
| Prąd znamionowy, silnik | 4.1 A |
| Prąd szczytowy | 18.4 A |
| Stała silnika | 1.561 Nm/A |
| Stała napięcia faza-faza | 101.4 mVmin |
| Rezystancja uzwojenia faza-faza | 3.2 Ohm |
| Indukcyjność uzwojenia faza-faza | 12 mH |
| Całkowity wyjściowy moment bezwładności | 6.41 kgcm² |
| Waga produktu | 7550 g |
| Dopuszczalne osiowe obciążenie wałka | 136 N |
| Dopuszczalne promieniowe obciążenie wałka | 680 N |
| Czujnik położenia wirnika | Enkoder Safety, bezwzględny, wieloobrotowy |
| Czujnik położenia wirnika, interfejs | HIPERFACE® |
| Zasada pomiaru czujnika położenia wirnika | optyczny |
| Czujnik położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót | 128 |
| Czujnik położenia wirnika, typowa rozdzielczość | 15 bit |
| Czujnik położenia wirnika, typowa dokładność kątowa | 20 arcmin |
| Safety Integrity Level (SIL), części składowe | SIL 2, czujnik położenia wirnika |
| Performance Level (PL), części składowe | Kategoria 3, Performance Level d, czujnik położenia wirnika |
| PFHd, części składowe | 1,3 x 10E-8, czujnik położenia wirnika |
| Okres eksploatacji Tm, podzespoły | 20 lat, czujnik położenia wirnika |
| MTTFd, części składowe | 874 lata, czujnik położenia wirnika |
| Efektywność energetyczna | ENEFF (CN) / Class 2 |
Parametry techniczne - Silnik serwo EMME-AS-100-M-HS-AMX (4267600) serii EMME - Festo
Dopuszczalne obciążenie osiowe wałka
136 N
Liczba par biegunów
3
Jałowy moment obrotowy
7.5 Nm
Szczytowy moment obrotowy
30 Nm
Moc znaminowa silnika
2 000 W
Stały prąd jałowy
4.6 A
Prąd szczytowy
18.4 A
Stała silnika
1.561 Nm/A
Napięcie stałe, faza-faza
101.4 mVmin
Oporność uzwojenia faza-faza
3.2 Ohm
Indukcyjność uzwojenia faza-faza
12 mH
Całkowity moment bezwładności członu napędzanego
6.41 kgcm2
Typ uzwojenia wyłącznika
Gwiazda wew.
Dopuszczalne obciążenie promieniowe wałka
680 N
MTTFd, subkomponent
874 lat, interfejs enkodera położenia wirnika
Enkoder położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót
128
Enkoder położenia wirnika, typowa rozdzielczość
15 Bit
Enkoder położenia wirnika, typowa dokładność kątowa
20 arcmin
Efektywność energetyczna
ENEFF (CN) / Class 2
Safety Integrity Level (SIL), podzespoły
SIL 2, interfejs enkodera położenia wirnika, SILCL 2, interfejs enkodera położenia wirnika
Poziom zapewnienia bezpieczeństwa (PL), podzespoły
Kategoria 3, Poziom zapewnienia bezpieczeństwa d, interfejs enkodera położenia wirnika
PFHd, podzespoły
1,3 x 10 * 10-8, interfejs enkodera położenia wirnika
Czas stosowania Tm, podzespoły
20 lat, interfejs enkodera położenia wirnika
Względna wilgotność powietrza
0 - 90 %
Stopień ochrony
IP21
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Klasa izolacji
F
Czujnik położenia wirnika
Safety Enc. absolut multi turn
Zgodność z normą
IEC 60034
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-Strefa III
Waga produktu
7 550 g
Maks. liczba obrotów
3 941 1/min
Temperatura przechowywania
-20 ... 70 °C
Temperatura otoczenia
-10 °C do 40 °C
Interfejs czujnika położenia wirnika
HIPERFACE®
Zasada pomiaru czujnika położenia wirnika
Optyczny
Nominalne napięcie robocze DC
565 V
Prąd znamionowy silnika
4.1 A
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy EU dla niskich napięć
System przyłączy elektrycznych
Wtyczka
Napięcie nominalne DC
565 V
Moment znamionowy
6.4 Nm
Prędkość znamionowa
3 000 1/min
Klasa pomiarowa wg EN 60034-1
S1
Nr kat.
OT-FESTO068329
Pliki do pobrania - Silnik serwo EMME-AS-100-M-HS-AMX (4267600) serii EMME - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
