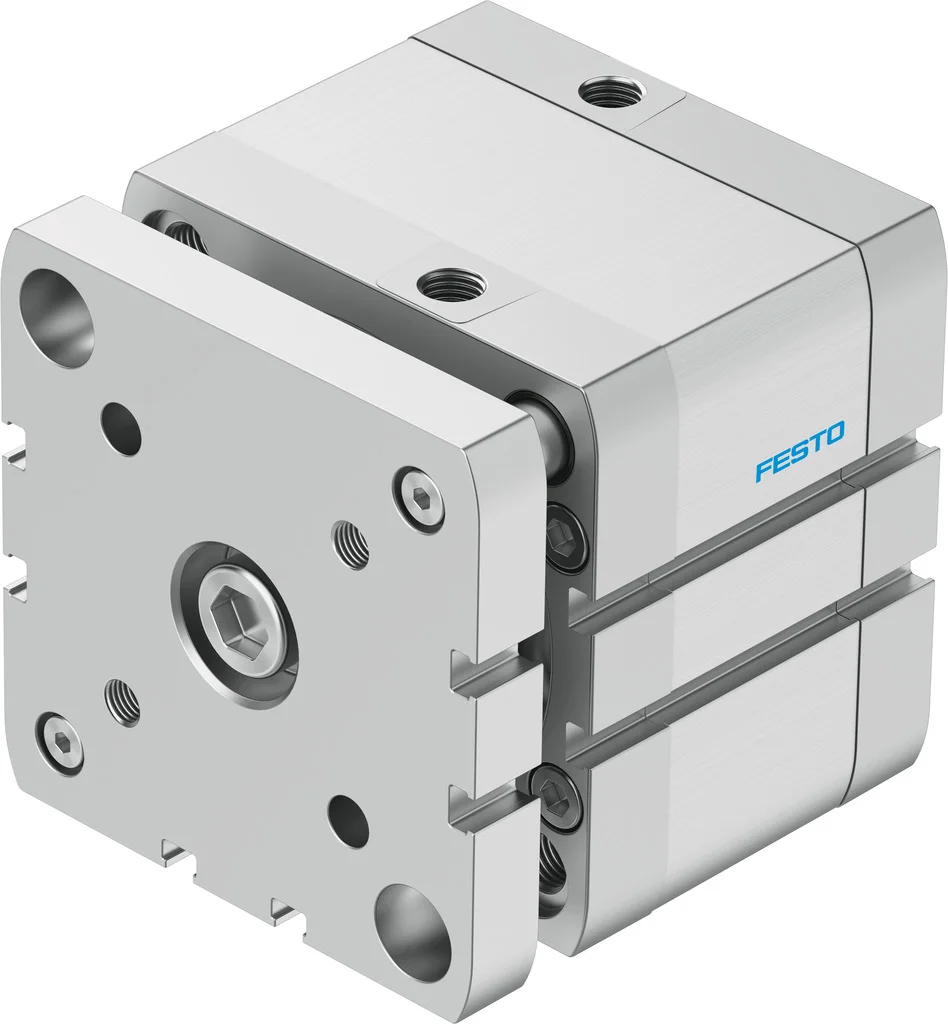

Siłownik kompaktowy ADNGF-80-20-PPS-A (574060) serii ADNGF - Festo
SKU: OT-FESTO033536
MPN: ADNGF-80-20-PPS-A
Producent:
Festo
Cena netto/szt.
1 637,19 zł
2 013,74 zł
brutto/szt.
Opis produktu - Siłownik kompaktowy ADNGF-80-20-PPS-A (574060) serii ADNGF - Festo
Siłownik ze znormalizowanym układem otworów, prowadnicami i płytą spinającą ze stałą lub samonastawną amortyzacją.
- ISO 21287
- Tłoczysko zabezpieczone przed obrotem przez prowadnicę i płytę spinającą
- Prowadnica ślizgowa
- Do wyboru z dwustronnym tłoczyskiem
- Większa obciążalność dzięki prowadnicy i płycie spinającej
- Z sygnalizacją położenia tłoka
Dane techniczne
| Skok | 20 mm |
| Ø tłoka | 80 mm |
| W oparciu o normę | ISO 21287 |
| Amortyzacja | samonastawna amortyzacja pneumatyczna w położeniu końcowym |
| Pozycja montażu | dowolny |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Zabezpieczenie przed obrotem / prowadzenie | Prowadzenie z płytą spinającą |
| Ciśnienie robocze | 0.14 MPa |
| Ciśnienie robocze | 1.4 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 8 J |
| Długość amortyzacji | 7.5 mm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 2827 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 3016 N |
| Ruchoma masa własna | 855 g |
| Waga produktu | 1669 g |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał śrub kołnierzowych | Stal |
| Materiał pokrywy | Aluminiowy odlew ciśnieniowy, powlekany |
| Materiał uszczelnień | TPE-U(PUR) |
| Materiał płyty końcowej | Stop aluminium, anodowany |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał rury siłownika | Stop aluminium, anodowany na gładko |
Parametry techniczne - Siłownik kompaktowy ADNGF-80-20-PPS-A (574060) serii ADNGF - Festo
Tryb pracy
Dwustronnego działania
W oparciu o normę
ISO 21287
Konstrukcja
TłokTłoczyskoKorpus z profilu aluminiowego
Materiał rury siłownika
Stop aluminium, Anodowany
Materiał tłoczyska
Stal wysokostopowa
Przyłącza pneumatyczne
G1/8
Ciężar dodatkowy na 10 mm skoku
97 g
Ciężar podstawowy dla 0 mm skoku
1 468 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
43 g
Przemieszczana masa własna przy 0 mm skoku
778 g
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
3 016 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
2 827 N
Zgodność z PWIS
VDMA24364-B1/B2-L
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
0.14 ... 1 MPa
Pozycja zabudowy
Dowolna
Zabezpieczenie przed obrotem/prowadzenie
Prowadnice z płytką spinającą
Uwaga dotycząca materiałów
Zgodne z RoHS
Maks. energia uderzenia w położeniach końcowych
8 J
Długość amortyzacji
7.5 mm
Sygnalizacja położenia
Przy pomocy czujników
Materiał uszczelnień
TPE-U(PUR)
Materiał pokrywy
Odlew aluminiowy, pokrycie ochronne
Amortyzacja
samonastawna amortyzacja pneumatyczna w położeniu końcowym
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1.4 ... 10 bar
Skok
20 mm
Średnica tłoka
80 mm
Nr kat.
OT-FESTO033536
Pliki do pobrania - Siłownik kompaktowy ADNGF-80-20-PPS-A (574060) serii ADNGF - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
