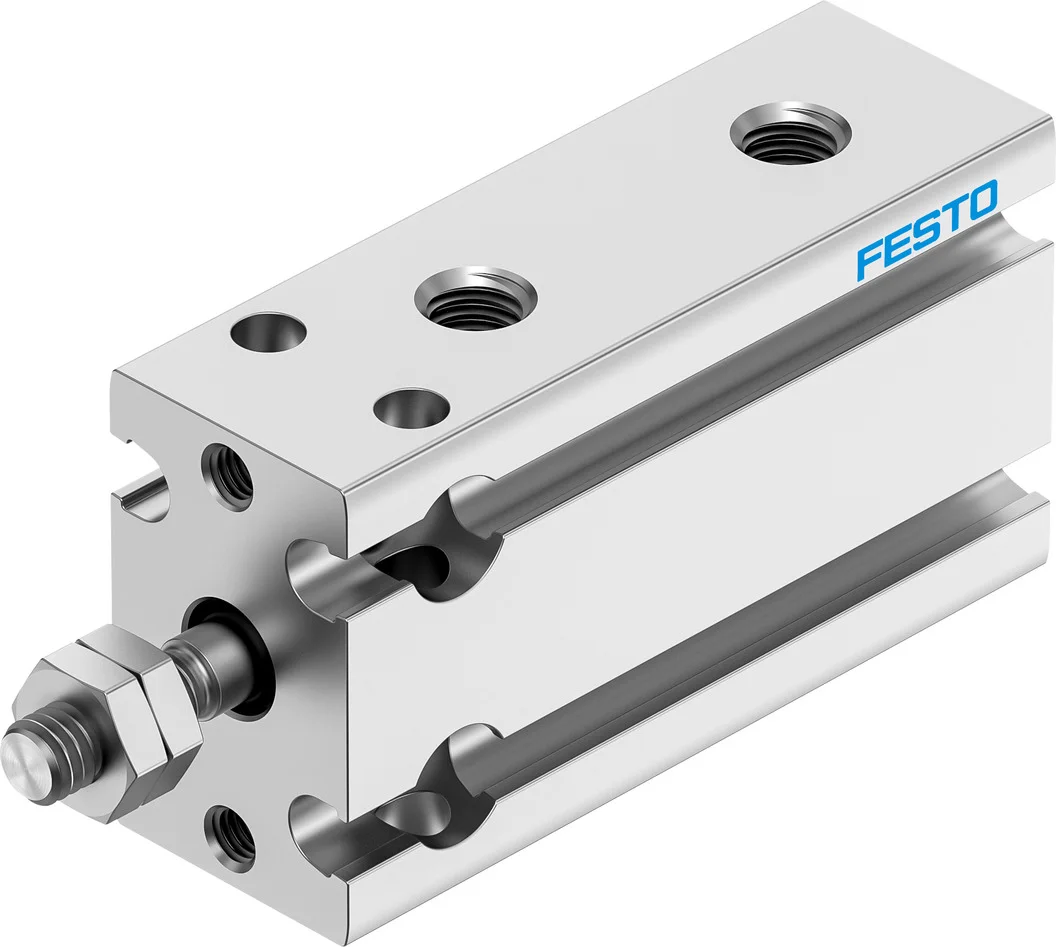

Siłownik kompaktowy DPDM-10-10-PA (4831869) serii DPDM - Festo
SKU: OT-FESTO072398
MPN: DPDM-10-10-PA
Producent:
Festo
Cena netto/szt.
283,82 zł
349,10 zł
brutto/szt.
Opis produktu - Siłownik kompaktowy DPDM-10-10-PA (4831869) serii DPDM - Festo
Kompaktowy - krótszy, lżejszy i z możliwością bezpośredniego przykręcenia w najróżniejszy sposób. Stała amortyzacja, z nieobrotowym lub przelotowym tłoczyskiem, jedno- lub dwustronnego działania: dokładnie tak, jak tego potrzebujesz.
- Mocowanie przy pomocy otworów przelotowych i gwintu wewnętrznego
- Kompaktowa konstrukcja
- Różne warianty tłoczyska
- Z sygnalizacją położenia tłoka
- Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów
Dane techniczne
| Skok | 10 mm |
| Ø tłoka | 10 mm |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991217 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -10 degC |
| Siła teoretyczna przy ciśnieniu 0,6 MPa (6 bar, 87 psi) | 47 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 40 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 47 N |
| Ruchoma masa przy skoku 0 mm | 6.3 g |
| Dodatkowa poruszana masa na 10 mm skoku | 1 g |
| Masa podstawowa przy 0 mm skoku | 30 g |
| Dodatkowa masa na 10 mm skoku | 7.5 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Siłownik kompaktowy DPDM-10-10-PA (4831869) serii DPDM - Festo
Ciśnienie robocze MPa
0.15 ... 0.8 MPa
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi)
47 N
Konstrukcja
TłokTłoczyskoKorpus z profilu aluminiowego
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Przyłącza pneumatyczne
M5
Ciężar dodatkowy na 10 mm skoku
7.5 g
Ciężar podstawowy dla 0 mm skoku
30 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
1 g
Przemieszczana masa własna przy 0 mm skoku
6.3 g
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
47 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
40 N
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Warianty
Jednostronne tłoczysko
Pozycja zabudowy
Dowolna
Materiał obudowy
Stop aluminium, anodowany
Uwaga dotycząca materiałów
Zgodne z RoHS
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Do wyboru:
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Stop aluminium
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-10 ... 80 °C
Ciśnienie robocze
1.5 ... 8 bar
Skok
10 mm
Średnica tłoka
10 mm
Nr kat.
OT-FESTO072398
Pliki do pobrania - Siłownik kompaktowy DPDM-10-10-PA (4831869) serii DPDM - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
