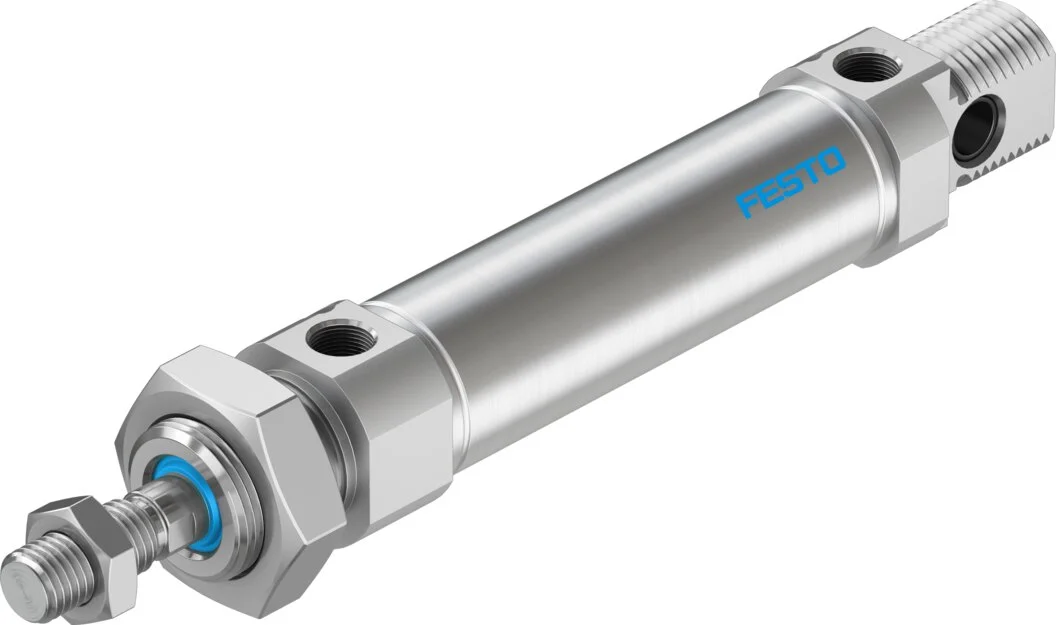

Siłownik okrągły ISO 6432 dwustronnego działania DSNU-1"-2"-PPV-A (546416) serii DSNU - Festo
SKU: OT-FESTO074273
Producent:
Festo
Cena netto/szt.
583,14 zł
717,26 zł
brutto/szt.
Opis produktu - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-1"-2"-PPV-A (546416) serii DSNU - Festo
Siłownik o mocnej konstrukcji, dwustronnego działania bazujący na ISO 6432. Z samonastawną amortyzacją w położeniach końcowych i kompleksowym osprzętem.
- Szeroki wybór wariantów do indywidualnego zastosowania
- Długi czas eksploatacji i duża trwałość
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Z sygnalizacją położenia tłoka
Dane techniczne
| Skok | 50.8 mm |
| Ø tłoka | 1" |
| Gwint na tłoczysku | 3/8-24 UNF-2A |
| W oparciu o normę | ISO 6432 |
| Amortyzacja | amortyzacja pneumatyczna, regulowana w obu położeniach końcowych |
| Pozycja montażu | dowolny |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991235 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.30004 J |
| Długość amortyzacji | 17.018 mm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 247.321 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 294.472 N |
| Ruchoma masa przy skoku 0 mm | 70.988 g |
| Dodatkowa poruszana masa na 10 mm skoku | 6.01 g |
| Masa podstawowa przy 0 mm skoku | 237.998 g |
| Dodatkowa masa na 10 mm skoku | 11 g |
| Typ mocowania | Przy pomocy osprzętu |
| Przyłącze pneumatyczne | 1/8 NPT |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | NBR |
| Materiał tłoczyska | Nierdzewna stal stopowa |
| Materiał rury siłownika | Nierdzewna stal stopowa |
Parametry techniczne - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-1"-2"-PPV-A (546416) serii DSNU - Festo
Warianty
Jednostronne tłoczysko
W oparciu o normę
ISO 6432
Konstrukcja
Tłok, Tłoczyskowy
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Przyłącza pneumatyczne
1/8 NPT
Ciężar dodatkowy na 10 mm skoku
0.388 oz
Ciężar podstawowy dla 0 mm skoku
8.395 oz
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
0.212 oz
Przemieszczana masa własna przy 0 mm skoku
2.504 oz
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
66.2 lbf
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
55.6 lbf
Zgodność z PWIS
VDMA24364-B1/B2-L
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Ciśnienie robocze MPa
0.1 ... 1 MPa
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Gwint na tłoczysku
3/8-24 UNF-2A
Maks. energia uderzenia w położeniach końcowych
0.2213 ft-lbf
Długość amortyzacji
0.67
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy osprzętu
Zakończenie tłoczyska
Gwint zewnętrzny
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Stop aluminium
Amortyzacja
PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych
Temperatura otoczenia
-4 ... 176 °F
Ciśnienie robocze
1 ... 10 bar
Skok
2
Średnica tłoka
1
Nr kat.
OT-FESTO074273
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
