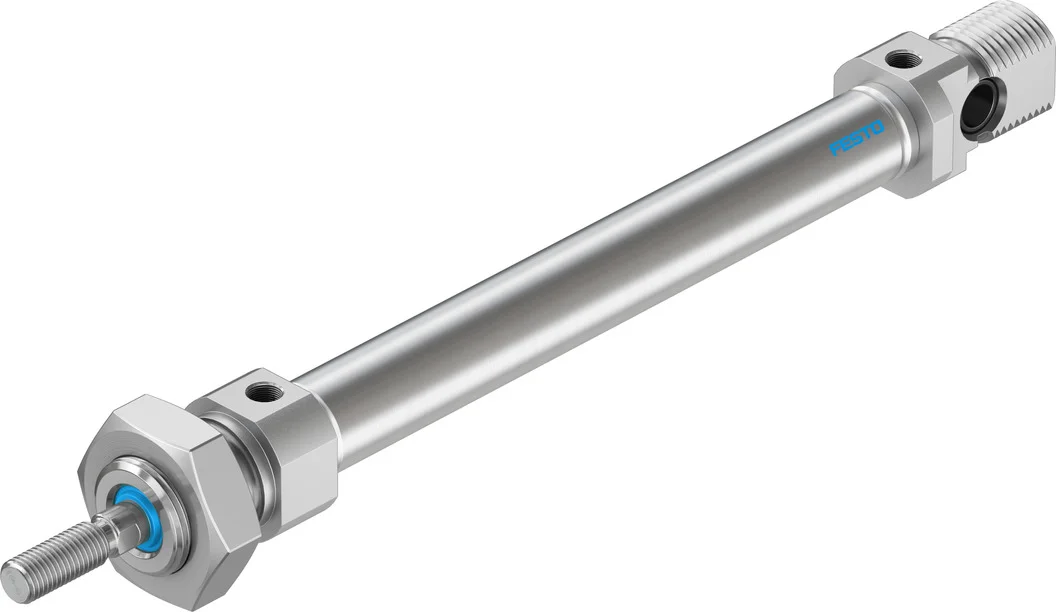

Siłownik okrągły ISO 6432 dwustronnego działania DSNU-12-80-P-A (19193) serii DSNU - Festo
SKU: OT-FESTO000820
MPN: DSNU-12-80-P-A
Producent:
Festo
Cena netto/szt.
245,16 zł
301,55 zł
brutto/szt.
Opis produktu - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-12-80-P-A (19193) serii DSNU - Festo
Siłownik o mocnej konstrukcji bazujący na ISO 6432 z samonastawną amortyzacją w położeniach końcowych i kompleksowym osprzętem.
- Szeroki wybór wariantów do indywidualnego zastosowania
- Długi czas eksploatacji i duża trwałość
- Samonastawna amortyzacja pneumatyczna w położeniach końcowych oszczędza czas podczas uruchamiania i optymalnie dostosowuje się do zmian obciążenia i prędkości
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Z sygnalizacją położenia tłoka
Dane techniczne
| Skok | 80 mm |
| Ø tłoka | 12 mm |
| Gwint na tłoczysku | M6 |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Spełnia normę | CETOP RP 52 P |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991217 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.07 J |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 50.9 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 67.9 N |
| Ruchoma masa przy skoku 0 mm | 18.5 g |
| Dodatkowa poruszana masa na 10 mm skoku | 2 g |
| Masa podstawowa przy 0 mm skoku | 75 g |
| Dodatkowa masa na 10 mm skoku | 4 g |
| Typ mocowania | Przy pomocy osprzętu |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | NBR |
| Materiał tłoczyska | Nierdzewna stal stopowa |
| Materiał rury siłownika | Nierdzewna stal stopowa |
Parametry techniczne - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-12-80-P-A (19193) serii DSNU - Festo
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
67.9 N
Zgodność z normą
CETOP RP 52 P, ISO 6432
Warianty
Jednostronne tłoczysko
Ciśnienie robocze MPa
0.15 ... 1 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
50.9 N
Pozycja zabudowy
Dowolna
Przemieszczana masa własna przy 0 mm skoku
18.5 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
2 g
Ciężar podstawowy dla 0 mm skoku
75 g
Ciężar dodatkowy na 10 mm skoku
4 g
Przyłącza pneumatyczne
M5
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Konstrukcja
TłokTłoczyskoRura siłownika
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwaga dotycząca materiałów
Zgodne z RoHS
Gwint na tłoczysku
M6
Rodzaj gwintu
M
Gwint
M6
Maks. energia uderzenia w położeniach końcowych
0.07 J
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy osprzętu
Zakończenie tłoczyska
Gwint zewnętrzny
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Stop aluminium, Anodowanie, bezbarwne
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1.5 ... 10 bar
Skok
80 mm
Średnica tłoka
12 mm
Nr kat.
OT-FESTO000820
Pliki do pobrania - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-12-80-P-A (19193) serii DSNU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
