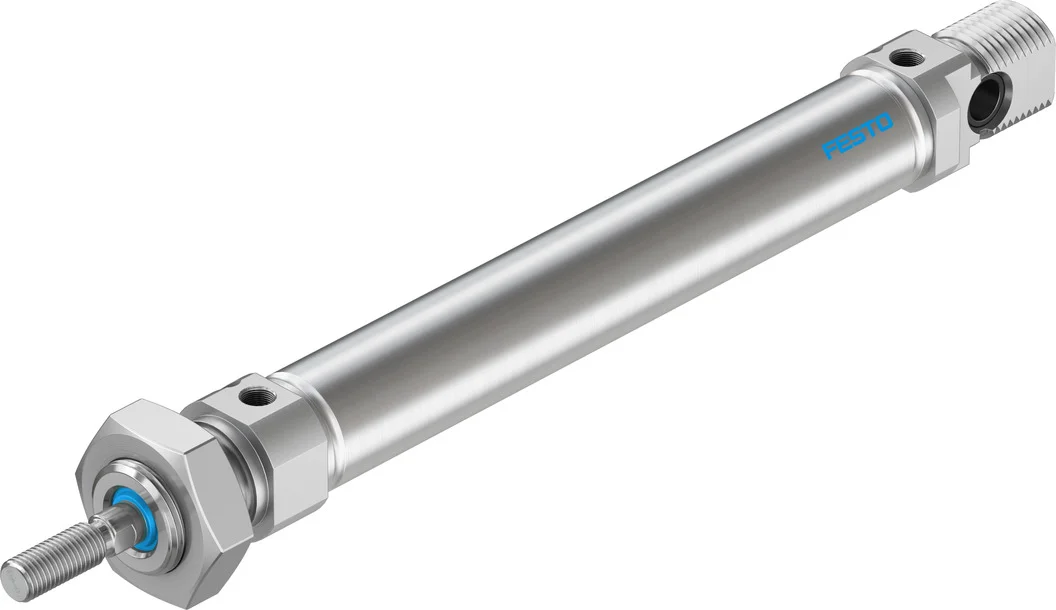

Siłownik okrągły ISO 6432 dwustronnego działania DSNU-16-80-PPV-A (19231) serii DSNU - Festo
SKU: OT-FESTO000844
MPN: DSNU-16-80-PPV-A
Producent:
Festo
Cena netto/szt.
318,42 zł
391,66 zł
brutto/szt.
Opis produktu - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-16-80-PPV-A (19231) serii DSNU - Festo
Siłownik o mocnej konstrukcji bazujący na ISO 6432 z samonastawną amortyzacją w położeniach końcowych i kompleksowym osprzętem.
- Szeroki wybór wariantów do indywidualnego zastosowania
- Długi czas eksploatacji i duża trwałość
- Samonastawna amortyzacja pneumatyczna w położeniach końcowych oszczędza czas podczas uruchamiania i optymalnie dostosowuje się do zmian obciążenia i prędkości
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Z sygnalizacją położenia tłoka
Dane techniczne
| Skok | 80 mm |
| Ø tłoka | 16 mm |
| Gwint na tłoczysku | M6 |
| Amortyzacja | amortyzacja pneumatyczna, regulowana w obu położeniach końcowych |
| Pozycja montażu | dowolny |
| Spełnia normę | CETOP RP 52 P |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991235 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.15 J |
| Długość amortyzacji | 12 mm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 103.7 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 120.6 N |
| Ruchoma masa przy skoku 0 mm | 23 g |
| Dodatkowa poruszana masa na 10 mm skoku | 2 g |
| Masa podstawowa przy 0 mm skoku | 89.9 g |
| Dodatkowa masa na 10 mm skoku | 4.6 g |
| Typ mocowania | Przy pomocy osprzętu |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | NBR |
| Materiał tłoczyska | Nierdzewna stal stopowa |
| Materiał rury siłownika | Nierdzewna stal stopowa |
Parametry techniczne - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-16-80-PPV-A (19231) serii DSNU - Festo
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
120.6 N
Zgodność z normą
CETOP RP 52 P, ISO 6432
Warianty
Jednostronne tłoczysko
Ciśnienie robocze MPa
0.1 ... 1 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
103.7 N
Pozycja zabudowy
Dowolna
Przemieszczana masa własna przy 0 mm skoku
23 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
2 g
Ciężar podstawowy dla 0 mm skoku
89.9 g
Ciężar dodatkowy na 10 mm skoku
4.6 g
Przyłącza pneumatyczne
M5
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Materiał rury siłownika
Stal wysokostopowa, nierdzewna
Konstrukcja
TłokTłoczyskoRura siłownika
Sposób montażu
Przy pomocy osprzętu
Średnica tłoka
16 mm
Skok
80 mm
Ciśnienie robocze
1 ... 10 bar
Temperatura otoczenia
-20 ... 80 °C
Amortyzacja
amortyzacja pneumatyczna, regulowana w obu położeniach końcowych
Materiał pokrywy
Stop aluminium, Anodowanie, bezbarwne
Materiał uszczelnień
NBR, TPE-U(PU)
Zakończenie tłoczyska
Gwint zewnętrzny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Sygnalizacja położenia
Przy pomocy czujników
Długość amortyzacji
12 mm
Maks. energia uderzenia w położeniach końcowych
0.15 J
Gwint
M6
Rodzaj gwintu
M
Gwint na tłoczysku
M6
Uwaga dotycząca materiałów
Zgodne z RoHS
Nr kat.
OT-FESTO000844
Pliki do pobrania - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-16-80-PPV-A (19231) serii DSNU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
