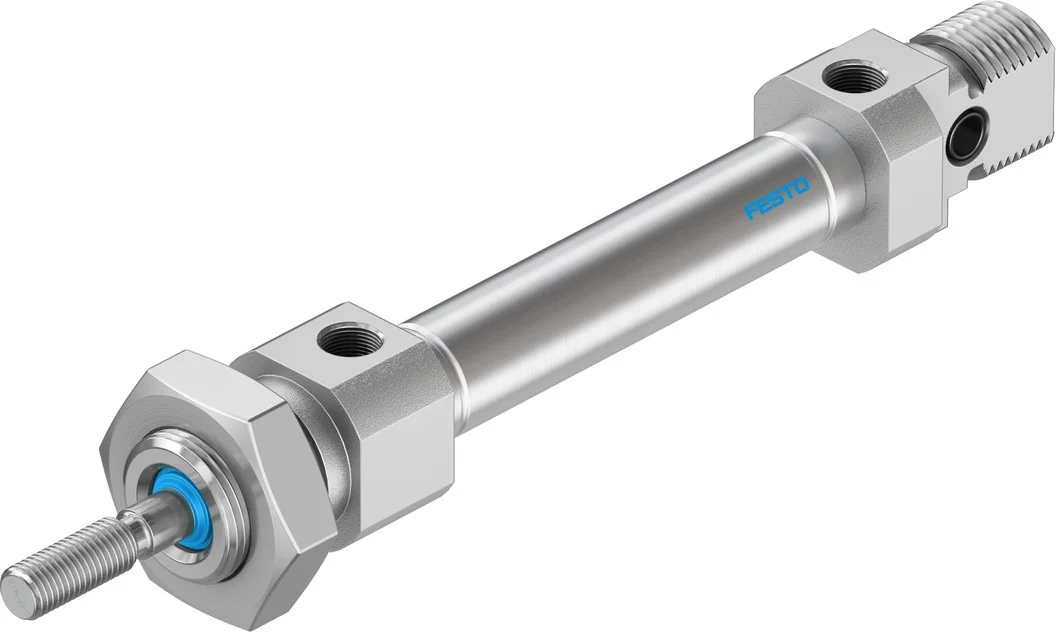

Siłownik okrągły ISO 6432 dwustronnego działania DSNU-8-20-P-A (1908248) serii DSNU - Festo
SKU: OT-FESTO034133
MPN: DSNU-8-20-P-A
Producent:
Festo
Cena netto/szt.
210,42 zł
258,82 zł
brutto/szt.
Opis produktu - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-8-20-P-A (1908248) serii DSNU - Festo
Siłownik o mocnej konstrukcji bazujący na ISO 6432 z samonastawną amortyzacją w położeniach końcowych i kompleksowym osprzętem.
- Szeroki wybór wariantów do indywidualnego zastosowania
- Długi czas eksploatacji i duża trwałość
- Samonastawna amortyzacja pneumatyczna w położeniach końcowych oszczędza czas podczas uruchamiania i optymalnie dostosowuje się do zmian obciążenia i prędkości
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Z sygnalizacją położenia tłoka
Dane techniczne
| Skok | 20 mm |
| Ø tłoka | 8 mm |
| Gwint na tłoczysku | M4 |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Spełnia normę | CETOP RP 52 P |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991217 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.03 J |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 22.6 N |
| Dodatkowa poruszana masa na 10 mm skoku | 1 g |
| Masa podstawowa przy 0 mm skoku | 34.6 g |
| Typ mocowania | Przy pomocy osprzętu |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | NBR |
| Materiał tłoczyska | Nierdzewna stal stopowa |
| Materiał rury siłownika | Nierdzewna stal stopowa |
Parametry techniczne - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-8-20-P-A (1908248) serii DSNU - Festo
Uwaga dotycząca materiałów
Zgodne z RoHS
Konstrukcja
TłokTłoczyskoRura siłownika
Materiał rury siłownika
Stal wysokostopowa, nierdzewna
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Przyłącza pneumatyczne
M5
Ciężar podstawowy dla 0 mm skoku
34.6 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
1 g
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
22.6 N
Zgodność z PWIS
VDMA24364-B1/B2-L
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Ciśnienie robocze MPa
0.15 ... 1 MPa
Warianty
Jednostronne tłoczysko
Zgodność z normą
CETOP RP 52 P, ISO 6432
Pozycja zabudowy
Dowolna
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Gwint na tłoczysku
M4
Rodzaj gwintu
M
Gwint
M4
Maks. energia uderzenia w położeniach końcowych
0.03 J
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy osprzętu
Zakończenie tłoczyska
Gwint zewnętrzny
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Stop aluminium, Anodowanie, bezbarwne
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1.5 ... 10 bar
Skok
20 mm
Średnica tłoka
8 mm
Nr kat.
OT-FESTO034133
Pliki do pobrania - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-8-20-P-A (1908248) serii DSNU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
