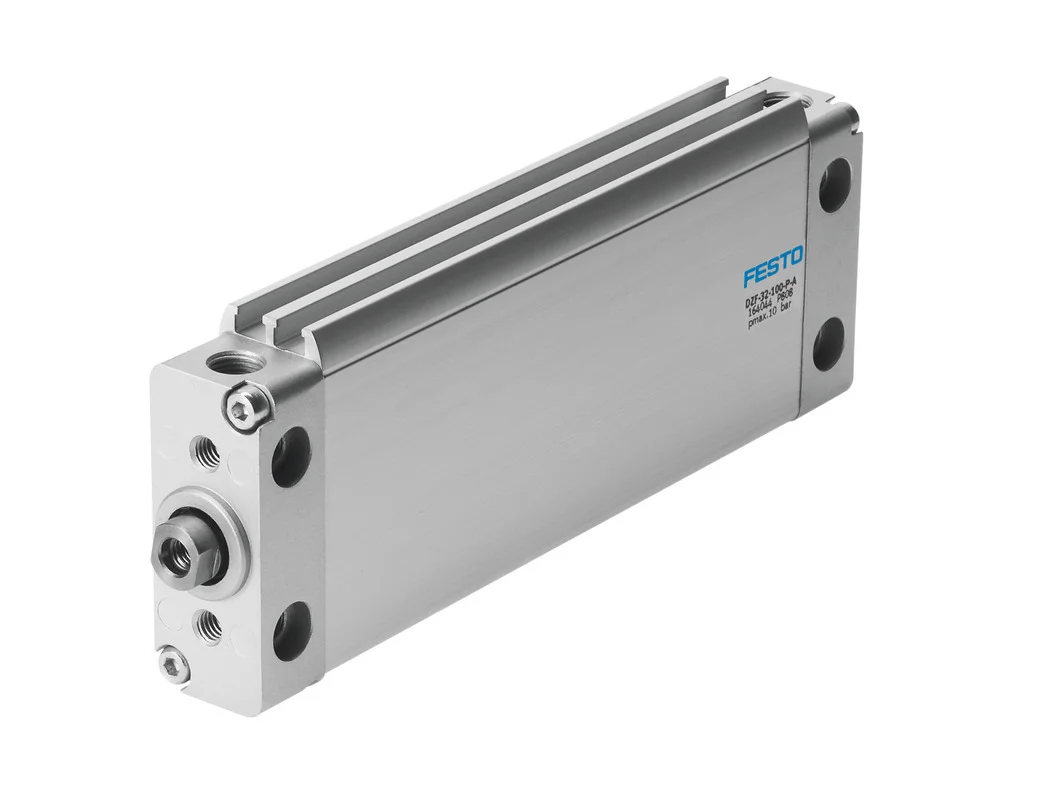

Siłownik płaski dwustronnego działania DZF-32-40-P-A (164041) serii DZF - Festo
SKU: OT-FESTO006769
MPN: DZF-32-40-P-A
Producent:
Festo
Cena netto/szt.
1 027,98 zł
1 264,42 zł
brutto/szt.
Opis produktu - Siłownik płaski dwustronnego działania DZF-32-40-P-A (164041) serii DZF - Festo
Dla osiągnięcia wysokiej gęstości upakowania przy montażu blokowym: siłownik dwustronnego działania z regulowaną amortyzacją i zabezpieczeniem przed obrotem przy pomocy owalnego tłoka.
- Ekstremalnie płaska konstrukcja
- Specjalny kształt tłoka zabezpiecza przed obrotem
- Idealne do montażu blokowego
- Wiele możliwości mocowania i montażu
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Z sygnalizacją położenia tłoka
Dane techniczne
| Skok | 40 mm |
| Ø tłoka | 32 mm |
| Gwint na tłoczysku | M6 |
| Maks. kąt skręcania tłoczyska +/- | 0.8 deg |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991217 |
| Zabezpieczenie przed obrotem / prowadzenie | Tłok owalny |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.4 J |
| Maks. moment obrotowy dla zabezpieczenia przed obrotem | 0.8 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 415 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 483 N |
| Ruchoma masa przy skoku 0 mm | 65 g |
| Dodatkowa poruszana masa na 10 mm skoku | 9 g |
| Dodatkowa masa na 10 mm skoku | 24 g |
| Masa podstawowa przy 0 mm skoku | 272 g |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Przyłącze pneumatyczne | G1/8 |
| Materiał pokrywy | Aluminiowy odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał uszczelnienia tłoka | NBR |
| Materiał tłoczyska | Stal wysokostopowa |
Parametry techniczne - Siłownik płaski dwustronnego działania DZF-32-40-P-A (164041) serii DZF - Festo
Tryb pracy
Dwustronnego działania
Maks. moment dla zabezpieczenia przed obrotem
0.8 Nm
Maks. odch. kąta obrotu tłoczyska +/-
0.8 deg
Konstrukcja
TłokTłoczysko
Materiał tłoczyska
Stal wysokostopowa
Przyłącza pneumatyczne
G1/8
Ciężar dodatkowy na 10 mm skoku
24 g
Ciężar podstawowy dla 0 mm skoku
272 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
9 g
Przemieszczana masa własna przy 0 mm skoku
65 g
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
483 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
415 N
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
0.1 ... 1 MPa
Pozycja zabudowy
Dowolna
Zabezpieczenie przed obrotem/prowadzenie
Tłok owalny
Materiał obudowy
Aluminium, Anodowany
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru:
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Stop aluminium
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1 ... 10 bar
Skok
40 mm
Średnica tłoka
32 mmodpowiednik dla średnicy
Nr kat.
OT-FESTO006769
Pliki do pobrania - Siłownik płaski dwustronnego działania DZF-32-40-P-A (164041) serii DZF - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
