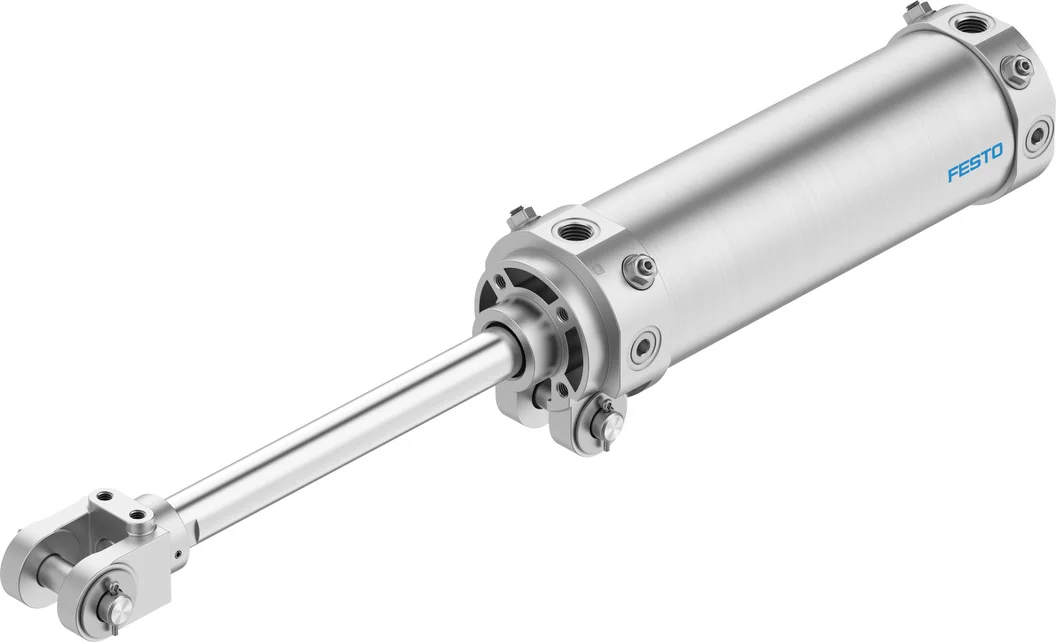

Siłownik przegubowy DWC-63-150-Y-A (558111) serii DWC - Festo
SKU: OT-FESTO034329
MPN: DWC-63-150-Y-A
Producent:
Festo
Cena netto/szt.
978,90 zł
1 204,05 zł
brutto/szt.
Opis produktu - Siłownik przegubowy DWC-63-150-Y-A (558111) serii DWC - Festo
Idealny do mocowania części w procesach spawania, zgrzewania: siłownik okrągły DW w wersji przegubowej. Z widełkami na pokrywie przedniej.
- Do mocowania elementów podczas procesu spawania
- Dwustronnego działania
- Łatwy montaż za pomocą widełek przegubowych na przedniej pokrywie
- Zintegrowane dławiki
- Zintegrowana amortyzacja w położeniach końcowych
- Zgarniacz przeciw odpryskom spawalniczym
- Azjatycka norma motoryzacyjna dotycząca produkcji karoserii
Dane techniczne
| Skok | 150 mm |
| Ø tłoka | 63 mm |
| Gwint na tłoczysku | M16X1,5 |
| Szeroka głowica widełkowa / mocowanie wahliwe | 16.5 mm |
| Amortyzacja | amortyzacja pneumatyczna, regulowana w obu położeniach końcowych |
| Pozycja montażu | dowolny |
| Konstrukcja | Tłok |
| Regulacja prędkości | zintegrowane zawory dławiące po obu stronach |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Zakończenie tłoczyska | Gwint zewnętrzny z głowicą widełkową |
| Ciśnienie robocze | 1 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | -10 degC |
| Energia uderzenia w pozycjach końcowych | 1.3 J |
| Długość amortyzacji | 20 mm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 1682 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 1870 N |
| Ruchoma masa przy skoku 0 mm | 741 g |
| Dodatkowa poruszana masa na 10 mm skoku | 25 g |
| Masa podstawowa przy 0 mm skoku | 1600 g |
| Dodatkowa masa na 10 mm skoku | 42 g |
| Przyłącza alternatywne | patrz rysunek produktu |
| Typ mocowania | z mocowaniem wahliwym na pokrywie przedniej |
| Przyłącze pneumatyczne | Rc1/4 |
| Materiał głowicy widełkowej | Odlew stalowy |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zgarniacza | Brąz |
| Materiał pokrywy | Aluminiowy odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał tłoczyska | Stal odpuszczona |
| Materiał rury siłownika | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Siłownik przegubowy DWC-63-150-Y-A (558111) serii DWC - Festo
Ciężar dodatkowy na 10 mm skoku
42 g
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-B2-L
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
1 682 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
1 870 N
Przemieszczana masa własna przy 0 mm skoku
741 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
25 g
Ciężar podstawowy dla 0 mm skoku
1 600 g
Pozycja zabudowy
Dowolna
Przyłącza pneumatyczne
Rc1/4
Materiał tłoczyska
Stal ulepszana cieplnie, Twarde chromowanie
Materiał rury siłownika
Stop aluminium, Anodowanie
Konstrukcja
TłokTłoczysko z głowicą widełkowąMocowanie wahliwe w pokrywie przedniejRura siłownika
Alternatywne przyłącza
Patrz opis produktu
Materiał zgarniacza
Brąz
Odległość głowicy widełkowej do mocowania wahliwego
16.5 mm
Materiał głowicy widełkowej
Staliwo, Stal ulepszana cieplnie
Zakończenie tłoczyska
Gwint zewnętrzny z głowicą widełkową
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Średnica tłoka
63 mm
Skok
150 mm
Ciśnienie robocze
1 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Amortyzacja
amortyzacja pneumatyczna, regulowana w obu położeniach końcowych
Materiał pokrywy
Aluminium-odlew ciśnieniowy, Anodowanie
Materiał uszczelnień
NBR
Sposób montażu
Z mocowaniem wahliwym na pokrywie przedniej, Przy pomocy osprzętu
Sygnalizacja położenia
Przy pomocy czujników
Długość amortyzacji
20 mm
Maks. energia uderzenia w położeniach końcowych
1.3 J
Gwint
M16X1,5
Rodzaj gwintu
M
Gwint na tłoczysku
M16x1,5
Uwaga dotycząca materiałów
Zgodne z RoHS
Nr kat.
OT-FESTO034329
